DL_T 2213.4-2023 交流标准功率源 第4部分：数字量电压-电流输出型功率源的特殊要求.docx

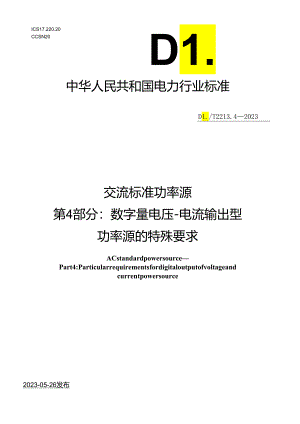

ICS17.220.20CCSN20D1.中华人民共和国电力行业标准D1./T2213.42023交流标准功率源第4部分：数字量电压-电流输出型功率源的特殊要求ACstandardpowersource2023-05-26发布Part4:Particularrequirementsfordigitaloutputofvoltageandcurrentpowersource国家能源局发布目次前言II引言IH1范围12规范性引用文件13术语和定义、符号和缩略语13.1 术语和定义13.2 符号和缩略语24分类25气候条件36技术要求31.1 功能要求31.2 机械要求51.3 电气安全性要求51.4 技术指标51.5 电磁兼容性要求77 试验方法77.1 试验条件77.2 机械性能试验77.3 电气安全性试验77.4 功能试验77.5 技术指标检测试验77.6 电磁兼容性试验117.7 标志（附着力）试验118 检验规则119标志和随行文件139.1 壳体标志139.2 铭牌标志139.3 技术文件1310包装、储存13附录A（资料性）参数检测法检测参考表14参考文献18本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件为D1./T2213交流标准功率源的第4部分。D1./T2213己经发布了以下部分：一一第1部分：通用技术要求；一一第2部分：模拟量电压-电流输出型功率源的特殊要求；一第3部分：模拟量电压-电压输出型功率源的特殊要求；一一第4部分：数字量电压-电流输出型功率源的特殊要求。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出。本文件由电力行业电测量标准化技术委员会(D1./TC22)归口。本文件起草单位：国网江苏省电力有限公司、中国电力科学研究院有限公司、国网山东省电力公司、广东电网有限责任公司计量中心、国网湖南省电力有限公司、国网上海市电力公司、国网天津市电力公司、国网浙江省电力有限公司、国网山西省电力公司、贵州电网有限责任公司计量中心、南方电网科学研究院有限责任公司、深圳市星龙科技股份有限公司、太原优特奥科电子科技有限公司、南京丹迪克科技开发有限公司、威胜集团有限公司、青岛鼎信通讯股份有限公司、无锡恒通电器股份有限公司、南京电力自动化设备三厂有限公司。本文件主要起草人：穆小星、田正其、左强、陈铭明、程含渺、陈刚、徐敏锐、肖文飕、王思云、沈秋英、曹晓冬、白静芬、张志、黄友朋、陈浩、朱彬若、张卫欣、邹成伍、程昱舒、李鹏程、王吉、黄建钟、郭威、王腿翔、陈红芳、付刚、吴滨、金在冬。本文件为首次发布。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号，100761):交流标准功率源旨在为交流标准功率源采购、招标、验收、检验等工作提供相应依据；完善并提高产品功能及性能，满足计量、测控专业设备检测的技术监督需求；保持电测设备与新时期电力系统测控技术相同步，满足电测计量技术日益发展的需求。拟由四个部分构成。 第1部分：通用技术要求； 第2部分：模拟量电压-电流输出型功率源的特殊要求；一第3部分：模拟量电压-电压输出型功率源的特殊要求； 第4部分：数字量电压-电流输出型功率源的特殊要求。 交流标准功率源第4部分：数字量电压-电流输出型功率源的特殊要求是交流标准功率源第1部分：通用技术要求的后续标准，规范了数字量电压-电流输出型标准功率源的设计、制造要求。交流标准功率源第4部分：数字量电压-电流输出型功率源的特殊要求1电国本文件规定了数字量电压-电流输出型交流标准功率源（以下简称“标准功率源”）的分类、气候条件、技术要求、试验方法、检验规则、标志和随行文件，以及包装、储存等要求。本文件适用于新制造的数字量电压-电流输出型交流标准功率源。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验GB/T20840.2互感器第2部分：电流互感器的补充技术要求GB/T20840.3互感器第3部分：电磁式电压互感器的补充技术要求GB/T20840.7互感器第7部分：电子式电压互感器GB/T20840.8互感器第8部分：电子式电流互感器GB/T20840.92017互感器第9部分：互感器的数字接口D1./T860.92电力自动化通信网络和系统第9-2部分：特定通信服务映射（SCSM）-基于IS0/IEC8802-3的采样值D1./T1515-2016电子式互感器接口技术规范D1./T2213.12021交流标准功率源第1部分：通用技术要求3术语和定义、符号和缩略语3.1 术语和定义D1./T2213.1-2021界定的以及下列术语和定义适用于本文件。3.1.1采样值sampledvalue电子式互感器或模拟合并单元（3.1.5）采样获得的供给测量仪表和继电器或控制装置的，与电流和/或电压数据的数字编码时间相关的数组。来源：GB/T17215.3032022,3.4,有修改3.1.2虚拟变比virtualratedtransformationratio电子式互感器额定一次电压/电流映射到相应传统互感器额定二次电压/电流所对应的变比。3.1.3虚拟二次电压/电流VirtUaIsecdaryvoltage/current电子式互感器二次电压/电流映射到相应传统互感器二次电压/电流。3.1.4一次虚拟量程virtualprimaryrange为检测标准功率源性能而对其输出的电压、电流的范围假设的量程值。3.1.5合并单元mergingunit用以对来自互感器二次转换器的电流和/或电压数据进行时间相关组合的物理单元。合并单元可以是互感器的一个组件，也可以是一个分立单元。来源：GB/T20840.82007,3.4.2,有修改3.1.6协议一致性protocolconformance标准功率源输出报文的协议实现与GB/T20840.8和/或D1./T860.92的一致性程度。来源：GB/T370062018,3.1.8,有修改3.1.7帧离散度framedispersion标准功率源输出连续两帧报文时间间隔与额定采样间隔之间的差值。来源：GB/T370062018,3.1.9,有修改3.2 符号和缩略语下列符号和缩略语适用于本文件。1A:A相电流有效值。Is:B相电流有效值。lc:C相电流有效值。I:电流非基本虚拟量程。In：电流基本虚拟量程。U:A相电压有效值。Ug:B相电压有效值。Uc:C相电压有效值。Ui:电压非基本虚拟量程。U1:电压基本虚拟量程。APPID:应用标识符(applicationidentifier)oASCI:美国标准信息交换码(Americanstandardcodeforinformationinterchange)oASDU:应用服务数据单元(applicationservicedataunil)o1.SB:最低有效位(theleastsignificantbit)MAC:介质访问控制(mediaaccesscontrol)0MU:合并单元(mergingunit)(>SV:采样值(sampledvalue)(,SVID:采样值标识符(SamPledvalueidentifier)o4分类标准功率源按结构型式可分为：台式标准功率源；一手持式标准功率源。5气候条件气候条件按D1./T2213.12021中第5章的规定执行。6技术要求6.1 功能要求6.1.1 输出功能6.1.1.1 倍号波形标准功率源的输出等效信号波形(数学函数)按D1./T2213.12021中7.1.1.1的规定执行。每类信号的输出报文通信协议包括：D1./T860.92:报文格式符合D1./T15152016中5.2.5的规定，并具有单MU、单光双MU、双光双MU多种MU仿真输出模式；FT3:报文帧格式及传输方式符合D1./T15152016中5.1.4的规定。6l1.1.2信号调节信号调节应符合D1./T2213.12021中7.1.1.2的规定。6.1.1.3 输出设定输出设定方式应符合D1./T2213.12021中7.1.1.3的规定。6.1.1.4 事件仿真输出标准功率源应具备下列报文异常事件仿真功能：丢帧；断续、错序；失步；品质无效；异常大数；报文抖动。事件持续时间、状态应能分别设置。6.1.2人机交互功能人机交互功能应符合D1./T2213.12021中7.1.2的规定。标准功率源应有报文输出、虚拟二次电压/电流显示设置菜单：a)报文参数设置：DMAC地址：01-OC-CD-04-0O-OO至01-OC-CD-04-01-FF。2)APPID:4000H7FFFH。3)ASDU数：18。4)SVID:ASCII码字符。5）通道数：124。6）标准采样频率：GB/T20840.92017中表902相应工频的系列值。7）各相电压/电流通道号：124。8）报文时间间隔：固定、随机。9）报文同步状态：同步/非同步。10）报文SV数据品质参数：无效/检修。11）额定延迟时间：O1.IS3000s°b）虚拟变比计算参数设置：GB/T20840.7.GB/T20840.8规定的额定一次电压、电流；GB/T20840.3.GB/T20840.2规定的额定二次电压、电流。6.1.361.a显示器显示能力显示器显示能力应符合D1./T2213.12021中7.1.3.1的规定。61.12显示信息6.1.3.2.1显示信息应符合D1./T2213.12021中7.1.3.2的规定，其中电压、电流、功率显示单位按下述单位设置：以一次值显示时： 电压：kV; 电流：A; 功率：kW、kvarkVA0以虚拟二次值显布时： ffi:V; 电流：AmA; 功率：W、var、VAo6.1.3.2.2电参量显示的小数位数应与分辨力对应的位数相一致，转换为虚拟二次电压/电流显示时有效位数不应减少。1.2 .3.2.3手持式标准功率源应有工作电池相应状态指示：充电状态：红灯常亮；充满状态：绿灯常亮：欠电状态：黄灯闪烁；正常状态：电量百分数显示。611.4 报警功能当报文或传输异常时，标准功率源应能通过声响/信息显示予以报警。611.5 1翻JA/输出功能数据输入/输出功能应符合D1.7T2213.12021中7.1.5的
