DB13JT8463-2022 住宅小区供配电设施建设技术标准 （2024年版）.docx

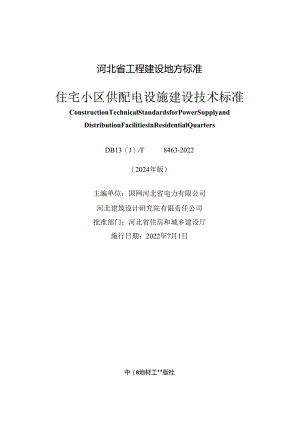

河北省工程建设地方标准住宅小区供配电设施建设技术标准ConstructionTechnicalStandardsforPowerSupplyandDistributionFacilitiesinResidentialQuartersDB13（J）T8463-2022（2024年版）主编单位：国网河北省电力有限公司河北建筑设计研究院有限责任公司批准部门：河北省住房和城乡建设厅施行日期：2022年7月1日中（8地材工*版社2022北京河北省住房和城乡建设厅公告2024年第8号河北省住房和城乡建设厅关于发布住宅小区供配电设施建设技术标准局部修订的公告住宅小区供配电设施建设技术标准（编号为DB13。）”8463-2022）局部修订的条文已经本机关审查，现予发布，自2024年5月1日起实施。经此次修改的原条文同时废止。局部修订条文及具体内容在河北省住房和城乡建设厅网站“工程建设标准规范”专栏公开。局部修订说明为规范住宅小区供配电设施建设，提高供配电设施抵御自然灾害的能力，提升遇险救灾用电的可靠性，保障人民生命财产安全。由国网河北省电力有限公司、河北建筑设计研究院有限责任公司会同有关单位对住宅小区供配电设施建设技术标准DB13(J)T8463-2022局部修订而成。本标准修订的主要内容包括：1 .术语“开闭所”改为“开关站”；2 .细化说明公式4.3.6中各系数选取方法；3 .箱式变电站单台变压器容量限值由63OkVA增加到100okVA;4 .公建设施和配套商业用房用电负荷计算指标由70Wm2150Wm2调整至70Wm212()Wm2;5 .增加配电室高压电源具备备用电源自动投切功能的要求；6 .第6章删除开关站、环网柜、配电室安装部位和地面相对高度，增加防水要求；7 .表8.2.3中，低压电缆增加185mm2规格；8 .删除原6.1.2、7.3.4、7.3.5、7.3.8、8.2.7、8.2.8、8.2.9条。此次局部修订共17条，分别为第2.0.3、2.0.4、2.0.8、2.0.9、4.2.2、428、5.1.6>5.4.3、6.1.1、6.1.3>6.1.4、6.1.7、6.1.8、7.1.5、7.3.3A、8.2.3、8.36A条。其中新增2条。本规程条文下划线部分为修改的内容。此次修订后的标准由国网河北省电力有限公司负责具体技术内容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责管标准执行过程中，如有意见或建议，请寄送至国网河北省电力有限公司收（地址：石家庄市裕华区富强大街32号，邮编：050000,电话：0311-87933338,电子邮箱：changz）,以供今后修编（订）时参考。本次局部修订的主编单位、参编单位、主要起草人和审查人员名单：主编单位：国网河北省电力有限公司河北建筑设计研究院有限责任公司参编单位：衡水电力设计有限公司河北广策电力工程设计有限公司河北智博电力工程设计有限公司河北创宇电力设计有限公司石家庄铁道大学河北沃邦电力科技有限公司主要起草人：吕运强刘平贾慧军丛军梁宝全吴磊周爱国邢建涛付文杰王娜王俊龙辛曙光崔威张海燕崔驰吕琛闫淼马洪亮张然仇尉景杨书强苏晓东戎瑞安卢玉洋曹子建葛维刘树培刘灵霞常征翟志华李思嘉冯剑高飞朱自清许鸣珠董京邱云王艺峰贾征航张博炜王兆辉王鹏飞魏新杰于驻海徐艳霞李健路宽王刚连丽华杨圆圆审查人员：贾占亭赵彦辉路其新司绍林陈文燕李泽平刘强李明李超河北省住房和城乡建设厅公告2022年第36号河北省住房和城乡建设厅关于发布住宅小区供配电设施建设技术标准的公告住宅小区供配电设施建设技术标准(编号为DB13/T8463-2022)已经本机关审查并批准为河北省工程建设标准，现予发布，自2022年7月1日起实施。本标准在河北省住房和城乡建设厅网站(ZfeX)公开。lf前三根据河北省住房和城乡建设厅2020年度省工程建设标准和标准设计第三批制（修）订计划（冀建节科函（2020）173号）的要求，由国网河北省电力有限公司、河北建筑设计研究院有限责任公司会同有关单位编制而成。本标准共分为11章，主要技术内容包括：1.总则；2.术语；3.基本规定；4,负荷分级与计算；5.供配电系统；6.开关站、配电室；7.设备选择；8.电缆及敷设；9.计量；10.防雷、接地；I1.施工与验收。本标准由河北建筑设计研究院有限责任公司负责具体技术内容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责管理。标准执行过程中，如有意见或建议，请寄送至河北建筑设计研究院有限责任公司收（地址：河北省石家庄市裕华区建设南大街83号，邮编：050000,电话：0311-80995666-5571,电子邮箱：13932105551）,以供今后修订时参考。本标准主编单位、参编单位、主要起草人和审查人员名单：主编单位：国网河北省电力有限公司河北建筑设计研究院有限责任公司参编单位：国网河北省电力有限公司衡水供电分公司衡水电力设计有限公司河北广策电力工程设计有限公司河北智博电力工程设计有限公司河北创宇电力设计有限公司石家庄铁道大学河北沃邦电力科技有限公司主要起草人：吕运强汤军丛军梁宝全贾慧军周爱国付文杰曾军王智卜王俊龙周文博李华英崔驰苏晓东李超翟志华闫淼吴磊王娜许鸣珠马洪亮连丽华肖征李子明朱自清戎怡曼陆宽刘书广朱恩山蔡亚南齐建军卢玉洋侏耙葭李健王兆辉刘廷众郑剑南温瑞霞冯剑董俊虎吕琛审查人员：李泽平王刚贾占亭王虎陈文燕张战勇赵彦辉赵丽娅李朝阳1JeO'Pxj111I3 ja£44 负荷分级与计算54.1 负荷分级54.2 负荷计算54.3 变压器容量65 供配电系统85.1 ll；/1.t1.85.2 低压配电95.3 电能质量IO5.4 交流充电设施106开关站、配电室126.2 配电自动化136.3 用电信息采集系统147157.1 11；若W157.2 环网柜157.3 箱式变电站167.5 低压开关柜177.6 操作及保护电源部分187.7 低压电缆分接箱（柜）188电缆及敷设198.110kV电缆198.2低压电缆209.1 计量表的要求219.2 电能计量箱（柜）2210防雷、接地2311I】J3'、C11.1 高低压开关柜2411.2 变压器的安装2711.3 电缆线路2811.4 电能计量箱（柜）3111.5 5±13311.6 土建基础3411.7 36本标准用词说明37引用标准名录38附：条文说明39Contents1 GeneralProvisions12 Terms23 BasicProvisions44 Power1.oadClassificationandCalculation54.1 Power1.oadClassification54.2 Power1.oadCalculation54.3 TransformerCapacity65 PowerSupplyandDistributionSystem85.1 HighVoltagePowerSupply85.2 1.owVoltagePowerSupply95.3 PowerQuality105.4 ACChargingFacilities106 SwitchingStationandDistributionRoom126.1 ArchitecturalRequirements126.2 DistributionAutomation136.3 PowerConsumptionInformationAcquisitionSystem147 EquipmentSelection157.1 Transformer157.2 RingMainUnit157.3 Box-typeTransformerSubstation167.4 HighVoltageSwitchCabinet177.5 1.owVoltageSwitchCabinet177.6 OperationandProtectionofPowerSupply187.7 1.owVoltageCableTappingBox(Cabinet)188 antd«*«18.110kVCable1982*«209 Metering219.1 RequirementsofMeters219.2 ElectricEnergyMeteringBox(Cabinet)2210 Protectionagainst1.ightningandGrounding2311 ConstructionandAcceptance2411.1 Highand1.owVoltageSwitchgear2411.2 InstallationOfTransfbrmer2711.3 Cable1.ine2811.4 ElectricEnergyMeteringBox(Cabinet)3111.5 53311.6 CivilFoundation3411.7 SafetyFacilities36ExplanationofWordinginThisStandard371.istofQuotedStandards38Addition:ExplanationofProvisions391总贝!l1.0.1为规范住宅小区供配电设施建设，根据
