悬挑脚手架搭设施工方案-.docx

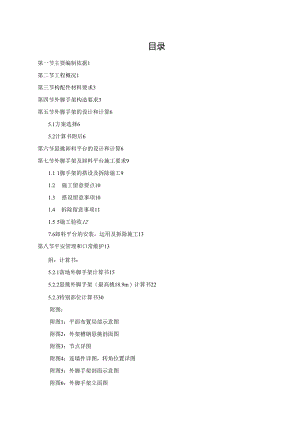

目录第一节主要编制依据1第二节工程概况1第三节构配件材料要求3第四节外脚手架构造要求3第五节外脚手架的设计和计算65.1方案选择65.2计算书附后6第六节悬挑卸料平台的设计和计算6第七节外脚手架及卸料平台施工要求91.1 1脚手架的搭设及拆除施工91.2 施工留意要点101.3 搭设留意事项101.4 拆除留意事项111.5 5施工验收127.6卸料平台的安装，运用及拆除施工13第八节平安管理和口常维护13附：计算书：5.2.1落地外脚手架计算书155.2.2悬挑外脚手架（最高挑18.9m）计算书225.2.3特别部位计算书30附图：附图1：平面布置局部示意图附图2：外架槽钢悬挑剖面图附图3：节点详图附图4：连墙件详图，转角位置详图附图5：外脚手架剖面示意图附图6：外脚手架立面图附图7：悬挑卸料平台设计图外脚手架及卸料平台设计施工方案第一节主要编制依据1建筑施工平安检查标准(JGJ59-99)；2建筑结构荷载规范(GB50009-2001)；3混凝土结构设计规范(GB50010-2002)；4施工现场临时用电平安技术规范(JGJ46-2005)；5建筑机械运用平安技术规程(JGJ33-2001)；6建筑施工手册(第四版缩印本)；7建筑施工高处作业平安技术规范(JGJ80-91)；8建筑施工扣件式钢管脚手架平安技术规范(JGJ130-2001)；9钢结构设计规范(GB50017-2003)；10密目式平安立网(GB16909-1997)；11工程测量规范(GB50026-2007)；12钢管脚手架扣件(GBI5831-2006)；13结构安装工程施工操作规程(YST404-89)；14工程测量规范(BG50026-2007)；15住房和城乡建设部紧急性较大的分部分项工程平安管理方法(200987号文)；16XX省地矿勘察院供应的的岩土工程勘察报告；17本工程施工组织设计；18引用公司GB/T19001-2000idt1509001:2000质量管理体系及有关程序文件和相关的作业指导书；19国家，XX省，湖州市有关建筑工程平安，文明施工规范标准。第二节工程概况1.1工程地理位置及现场环境1)绍兴迪荡D12地块工程位于绍兴城东云东路以北，梅龙湖路以东。2)场地标高:本工程所注±0.000标高,相当于确定标高7.000米(黄海高程)。3)围挡：沿用地红线布设了高度为2.5m的砖墙围挡，使施工现场和外界分隔。12建筑设计概况表序号项目内容1建筑功能工程共由1栋20层办公楼及5幢5层办公裙房及相邻地下车库和地下人防车库，共六个栋号组成2建筑面积工程总建筑面积约51094万11f(地下建筑面积13347m2)3建筑层数层身地下室为整体地下二层，地上20层，裙房5层，结构类型为框架剪力墙，标准层层高3.9米。4建筑高度办公楼建筑高度89.8m,裙房建筑高度27.3mo5外装修外墙为玻璃幕墙，局部干挂石材幕墙等。1.3外脚手架拟设置如下:主楼办公房20层，底下从地下室顶板向上开始落地搭至二层顶，三层开始悬挑，37层为一悬挑段，812层为一悬挑段，13T7层为一悬挑段，18屋面超出部分悬挑段，共分四次悬挑。裙楼5层，均从地下室顶板落地至顶。由于落地脚手架高度超过24米，底部必须接受双立杆。备注：(1)悬挑外架型钢用16#工字钢，局部拉结钢丝绳型号为614(6×19)o悬挑外脚手架转角，工字钢预埋进碎，挑出长度大于1500M等位置设置钢丝绳进行拉结。(2)悬挑外架和落地外架交接位置断开，在交接位置各自端部实行增设连墙件等加固措施。(3)机房层位于楼梯间及电梯井的顶部，局部从屋面搭设，局部从悬挑外架搭设上来。(4)落地外脚手架搭设在地下室顶板或自然基础佐垫层上，立杆底部必须垫设钢板,扩大受力面积，增加外架整体性。由于各楼层结构施工完毕后，尚有大量的材料需要吊运：如拆模后的钢管，方木，模板，考虑到施工进度及拆模依次，因而需搭设卸料平台来缓解常见的垂直运输，以供材料吊运。吊料平台接受槽钢焊接成形，而后利用塔吊进行吊装。第三节构配件材料要求3.1 钢管3.1.1 脚手架钢管应有产品质量合格证，必须涂有防锈漆并严禁打孔。3.1.2脚手架钢管的尺寸：横向水平杆最大长度2.2m,其它杆最大长度6.5m。每根钢管的最大质量不应大于25kg,接受48X3.0钢管。3.2扣件，螺栓3.2.1扣件式钢管脚手架应接受可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件(GB15831-2006)的规定；接受其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可运用。3.2.2脚手架接受的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。螺栓拧紧扭力矩不应小于40Nm,且不应大于65N-mo3. 2.3旧扣件运用前应进行质量检查，有裂缝，变形的严禁运用，出现滑丝的螺栓必须更换。4. 3平安网宽度不得小于3m,长度不得大于6m,网眼不得大于IOCIIb必须运用维纶，锦纶，尼龙等材料，严禁运用损坏或腐朽的平安网和丙纶网。第四节外脚手架构造要求4.1平面布置立杆纵向间距150Omnb横向间距105Omm。外脚手架内排立杆距离建筑物的距离为30011u11o立杆和大横杆必须接受直角扣件扣紧，不得隔步设置和遗漏。立杆的直接头应相互错开250Omm长，其接头距离大横杆的距离不大于步距的1/3。4. 2立面布置大横杆步距1800mm,上下横杆的接长位置错开布置，错开距离不小于纵距的1/3,扶手杆水平设置于每步架1.2m高处。5. 3纵向水平杆的构造(1)纵向水平杆设置在立杆内侧，其长度不小于3跨。(2)纵向水平杆接受对接扣件连接，符合下列规定：纵向水平杆的对接扣件交织布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的l3o（3）纵向水平杆应接受直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mmo4.4横向水平杆的构造（1）主节点处必须设置一根横向水平杆，用直角扣件扣接，且严禁拆除。（2）作业层上非主节点处的横向水平杆，宜依据支承脚手板的需要等间距设置,最大间距不应大于纵距的1/2。（3）横向水平杆两端，应用直角扣件固定在立杆上。（4）作业层端部脚手板探头长度应取150mm,其板长两端均应和支承杆牢靠地固定。4.5立杆的构造（1）落地外脚手架立杆下用15OmmXI50mmX8mm铁板铺垫。（2）悬挑外脚手架立杆坐落在16号工字钢上。（3）脚手架必须设置纵横向扫地杆。纵向扫地杆接受直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦接受直角扣件固定在紧靠纵向扫地杆下方的立杆上。（4）立杆必须用连墙杆和建筑物牢靠连接。（5）立杆除顶层顶步可接受搭接外，其余各层各步接头必须接受对接扣件连接。对接应符合下列规定：1）立杆上的对接扣件交织布置，两根相邻立杆的接头不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm；各接头中心至主节点的距离不大于步矩的1/3。2）搭接长度不小于1m,接受不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mmo（6）立杆顶端高出女儿墙上皮1m,高出檐口上皮1.5m。4.6连墙件为了增加脚手架的侧向刚度及稳定性，在外脚手架于建筑物之间设置连墙件，设置说明如下：（1）位于框架梁位置的连墙件用短钢管制成，长度约500mm,一端用扣件固定于脚手架的立杆上，另一端用扣件固定在短钢管上。（见图1）（2）位于外墙板位置的连墙件接受预埋短钢筋通过钢管和外架连接。（见图2）（3）连墙件尽可能设置在立杆和大，小横杆的连接处，偏离主节点的距离不应大于300mm,和脚手架架体垂直。如在规定位置上设置有困难，应在邻近点补足。图1图2连墙件高度方向按建筑层高，水平方向按不同高度进行调整。如遇连墙件偏移主节点30OnIln的，相应的外架内立杆增加一根。4.7剪刀撑剪刀撑的设置应符合下列规定：D每道剪刀撑跨越立杆的根数按下表的规定确定。每道剪刀撑宽度不小于4跨，且不小于6m,斜杆和地面的倾角宜在45°60°之间；剪刀撑跨越立杆的最多根数剪刀撑斜杆和地面的倾角45°50°60°剪刀撑跨越立杆的最多根数7652）高度在24m以下的单，双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m。高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑；3）剪刀撑斜杆的接长宜接受搭接，搭接长度不小于1m,等间距设3只旋转扣件紧固；一"二一一4）剪刀撑斜杆应用旋转扣件固定在和之相交的横向水1平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于150m11.4.8斜道（1）本工程的斜道是人行并兼作材料运输，其型式宜接受之字型斜道；（2）斜道坡度为1:3,宽度不小于1m；（3）斜道脚手板应铺严实，在其上面设厚3cm,间距不大于30Cm的防滑条；（4）转弯处搭设休息平台，宽度不小于1.2m,护栏高度1.2m；（5）斜道设置在便于人员通行的脚手架外侧。4.9竹笆，栏杆（1）施工操作层必须满铺竹笆，四角绑扎坚实；（2）栏杆和挡脚板均应搭设在外立杆的内侧；（3）上栏杆上皮高度应为1.2m；（4）挡脚板高度不应小于180mm；（5）中栏杆应居中设置。4.10平安网架设脚手架的外侧要满挂平安立网，立网的下口和外侧大横杆要坚实的扎结，固定点的间距按网眼间距绑扎，上下两网之间的拼接要严密。第五节外脚手架的设计和计算5.1方案选择（一）落地式外脚手架主楼3层楼面以下及全部裙楼均接受落地外脚手架（考虑基础落在地下室底板上，搭设高度过高时立脚下口垫槽钢）。因落地外脚手架搭设高度不高，接受常规做法搭设。搭设尺寸为：立杆的纵距为1.50米，立杆的横距为1.05米，大小横杆的步距为1.80米；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为2根；接受的钢管类型为中48X3.0；横杆和立杆连接方式为单扣件；连墙件接受两步三跨。（二）悬挑式外脚手架3层楼面起挑架，共悬挑4次。悬挑外架均接受悬挑16工字钢，常规出挑长度1.5米，建筑物内锚固段长度1.5米，水平间距均为150Omnb在此横梁上支设双排钢管脚手架。横梁放入主体结构的预埋吊环中，并用木楔塞牢。出挑横梁上电焊二根短钢管，用于双排钢管脚手架定位固定。施工工序:悬挑层施工预埋一穿插槽钢一焊接底部定位钢筋一搭设架体一局部加斜拉钢丝绳一铺毛竹片，平安网等。5.2计算书附后第六节悬挑卸料平台的设计和计算考虑到卸料平台的可操作性，好用性和移动性接受悬挑式钢平台。该钢平台接受倒挂式，尺寸为2400X4500,钢平台面层铺50厚木模板，下设50X50角钢,间距600mm,次梁接受14a槽钢，中距为900mm；主梁接受16a槽钢，主梁两端各设两个钢制吊环，用钢丝绳斜向拉紧，系于建筑物的结构之上。6.1构件计算1）荷载：恒载：铺板50厚木模板以0.35kNm2计算，Z5
