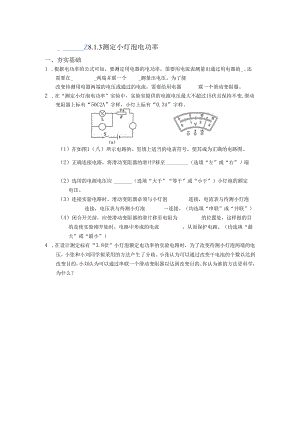

8.1.3测小灯泡电功率作业.docx

Z8.1.3测定小灯泡电功率一、夯实基础1 .根据电功率的公式可知，要测定用电器的电功率，需要用电流表测量出通过用电器的_,还需要在_两端并联一个_测量出电压。为了能改变待测用电器两端的电压或通过的电流，需要给用电器联一个滑动变阻器。2 .在“测定小灯泡电功率”实验中，实验室提供的电源电压最大不超过15伏且保持不变,滑动变阻器上标有“50C2A”字样，小灯上标有“0.3A”字样。（1）在如图1（八）所示电路的。里填上适当的电表符号，使其成为正确的电路图。（2）正确连接电路，将滑动变阻器的滑片P移至（选填“左”或“右”）端后，闭合开关S,发现电流表示数小于0.3安，为使小灯泡能够正常发光，正确的操作是,直到电流表示数为安。（3）当小灯正常发光时，滑动变阻器的滑片P恰好在中点（即接入电路的电阻为25欧），电压表的示数如图1（b）所示，则小灯泡额定功率为一瓦，实验所用的电源电压为伏。3 .在“测定小灯泡功率”的实验中：（1）实验前，应观察并记录下待测小灯泡的和。（2）选用的电源电压应（选填“大于”“等于”或“小于”）小灯泡的额定电压。（3）连接实验电路时，滑动变阻器必须与小灯泡连接，电流表与待测小灯泡连接，电压表与待测小灯泡一连接。（均选填“串联”或“并联”）（4）闭合开关前，应使滑动变阻器的滑片移至电阻为的位置处，这样做的目的是使实验刚开始时，电路中形成的电流，从而保护电路。（均选填“最大”或“最小”）4 .在设计测定标有“3.8伏”小灯泡额定电功率的实验电路时，为了改变待测小灯泡两端的电压，小张和小刘同学拟采用的方法产生了分歧。小张认为可以通过改变干电池的个数以达到改变目的，小刘认为可以通过串联一个滑动变阻器以达到改变目的。你认为谁的方法更科学，为什么？5 .如图2（八）所示电路中，电源是由三节新普通干电池串联而成，待测小灯泡1.上标有“0.2安”字样。(1)闭合开关S前，应将滑动变阻器的滑片P移至最(选填“左”或“右”)端。当闭合开关并移动滑片P时，电压表V的示数将(选填“变小”“变大”或“不变”)，小灯泡的亮度将(选填“变暗”“变亮”或“不变”)。(2)当滑片P移至中点位置时，小灯泡恰能正常发光，此时电压表V的示数如图2(b)所示，则小灯泡的额定电压为伏，滑动变阻器的最大阻值为欧，小灯泡的额定功率是瓦。(3)当滑片由中点位置继续向右滑动时，小灯泡的亮度将(选填“变暗”“变亮”或“不变”)，小灯泡实际消耗的电功率,小灯泡的额定电功率。(均选填“增大”“减小”或“不变”)如果小灯泡实际消耗的电功率超过额定电功率太多，会造成小灯泡的使用寿命缩短甚至当场烧毁小灯泡，因此要尽量使用电器在电压下正常工作。二、锤炼能力6 .小王同学在“测定小灯泡的电功率”实验中，所用电源电压不变，滑动变阻器上标有“20Q2A”字样,小灯泡上标有“0.3A”字样,估计小灯泡的额定功率在1.2瓦以上。他正确连接电路，实验步骤正确.闭合开关时，电压表示数如图3（八）所示，电流表示数为0.2安，此时小灯泡发光偏暗。接着他移动滑片直到小灯泡正常发光，此时电压表的示数如图3(b)所示.他继续移动滑片到端点时，电流表的示数为0.32安，小灯泡比正常发光时更亮。请根据以上信息将表格中所有空项填写完整。图3电压(V)电流（八）功率(W)亮暗程度10.2偏暗2正常30.32过亮
