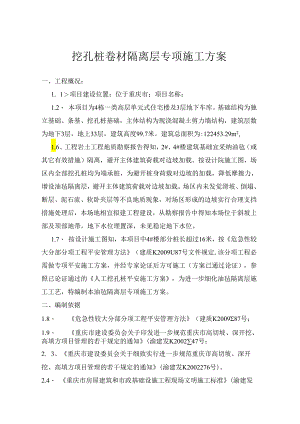

4挖孔桩油毡隔离层专项施工方案要点.docx

挖孔桩卷材隔离层专项施工方案一、工程概况：1. 1项目建设位置：位于重庆市；项目名称：1.2、 本项目为4栋一类高层单元式住宅楼及3层地下车库。基础结构为独立基础、条基、挖孔桩基础，主体结构为现浇混凝土剪力墙结构，建筑层数为地下3层，地上33层，建筑高度99.7米。建筑总面积为:122453.29m2,1.6、工程岩土工程地质勘察报告得知，2#、4#楼建筑基础宜采纳油毡（或其它有效措施）隔离，避开主体建筑荷载对边坡加载。按设计院施工图，场区内全部挖孔桩均为端承桩，为避开桩身荷载对边坡的加载，降低摩擦力，增设油毡隔离层，避开主体建筑荷载对边坡加载。场区内未发觉滑坡、倒塌、断层、泥石流、软卧夹层等不良地质现象，对场区形成的边坡实行合理支挡措施处理后，本场地相宜拟建工程建设，从勘察报告中得知本场位于斜坡上部及顶部地带，地下水位埋置深，未见稳定地下水位。1.7、 按设计施工图知，本项目中4#楼部分桩长超过16米，按危急性较大分部分项工程平安管理方法（建质K2009U87号文件规定,该分项工程必需做专项平安施工方案，并经专家论证后方可施工（方案已通过论证），参照已论证通过的人工挖孔桩平安施工方案，为进一步细化油毡隔离层施工工艺，特编制本油毡隔离层专项施工方案。二、编制依据1.8、 危急性较大分部分项工程平安管理方法（建质K200987号；1.9、 重庆市建设委员会关于印发进一步规范重庆市高切坡、深开挖、高填方项目管理的若干规定的通知(渝建发K200247号；2. 3、重庆市建设委员会关于细致实行进一步规范重庆市高切坡、深开挖、高填方项目管理的若干规定的通知(渝建发K2002276号)。2.4、 重庆市房屋建筑和市政基础设施工程现场文明施工标准(渝建发K20083169号；2.5、 建筑工程预防坍塌事故若干规定(建质K200382号；2.6、 建筑施工高处作业技术规范(JGJ80-91；2.7、 建筑施工现场临时用电平安技术规范(JGJ46-2005)；2.8、生产经营单位平安生产事故应急预案编制导则(AQ/T9002-2006)2.9、建筑施工机械设备平安技术规范(JGJ33-2001)；2.10、屋面工程质量验收规范GB5020720022. IK建筑基坑工程监测技术规范(GB50497-2009)；2.12、 建筑桩基技术规范(JGJ94-2008)；2.13.建筑施工平安检查标准(JGJ59-99)；2. 14,建设单位供应的地下管网交接资料；2.15、 建设单位供应的江北城C地块二组团一期工程施工图；2.16、建设单位供应的由勘察设计院单位编制的具体地质勘察报告;2. 17.本工程编制的施工组织设计及基础施工方案；三、施工打算：2.1 卷材品种、标号、质量、技术性能，必需符合设计和施工技术规范的要求。产品出厂具有合格证，材料进场后按规范取样送检，合格后才能运用。2.2 材料选择比对：1、聚氨酯II型SBS防水卷材，厚4mm,产品特点：不透水性能强，抗拉强度高，延长率大，尺寸稳定性能好，对基层收缩变形和开裂适应实力强，耐凹凸温性能好，耐穿刺，耐磕破，耐撕裂，耐腐蚀，耐霉变，施工便利，热熔法施工四季均可操作，接缝牢靠。缺点：不能在潮湿环境粘贴，材料自重较重，不相宜井下作业，定尺尺寸不符合井壁施工要求；2、聚乙烯丙/涤纶高分子防水卷材（俗称丙纶布），厚1.5mm,产品特点：抗老化、抗氧化。耐腐蚀，柔韧性好，易弯曲且不折断，抗拉和抗穿孔性能好，可在潮湿基层施工，材料自重较轻，相宜井下作业，施工简便。综上所述，本工程拟采纳聚乙烯丙/涤纶高分子防水卷材。2.3 作业条件：卷材铺贴前，应组织相关管理人员熟识施工图，确定施工组织技术，选择专业施工队，做好施工队操作工人技术交底。在桩身内先做样板，合格后再进行大面积铺贴。铺贴时应按施工工序施工，基层表面必需平整、坚实、清洁，工人下井前必需进行平安技术交底和平安教化培训。3. 4做好材料、工具和各种应急设施的打算。四、劳动力支配：1、施工机械设备：为保证按制订施工进度支配完成孔桩卷材隔离层施工，我公司在人力、物力、施工机械设备打算上了较为充分的支配，每种机械设备均做了后备支配，以备施工须要。详见下表：名称规格单位数量备注塔吊QTZ63台4吊车50t台2空压机W-3.5/5台8水泵W0-50-20八15卷扬机套30带定滑轮，吊蓝电锤套10电缆及手套等柴油发电机额定功率80kwZp2低压变压器台2低压防爆灯盏80配防爆灯罩急救车7座客车辆2急救设备套2含氧气瓶，刀伤药，止血纱布，担架等急救用品2、材料支配：详见下表名称规格单位数量钢管048mm,壁厚3.5mmm3000十字扣个2500接头扣个500钢丝绳08.8mmHl1200木材4000*100*50mmm3100竹挡板2000*300*50mmm21500五芯电缆3*16mm+2*1.0mmm8000聚乙烯丙/涤纶高分子防水卷材厚1.5mm,宽1000三圆筒卷材，长度100米m29500平安带根60平安帽顶150雨衣、雨裤、雨靴套1503、施工进度支配：本工程因建设单位要求工期较紧，具体工期暂定为2#楼10天，3#楼10天，4#楼20天，地下车库总工期30天。详见后附施工进度支配表。4、劳动力支配：本工程施工状况特别，井下操作困难，井下作业环境困难且危急性较高，工人井下连续作业不得超过2小时，所以须比平常工作量超1倍工人进行施工作业打算，且本工程工期较短,为保证施工进度支配的实施，该工程被列为我公司重点工程，公司将在人员配备方面优先保证，选择素养良好的职工组成本项目施工队伍，以呈现我公司铁军风采，具体组织施工组织支配见下表。分项工程名称工种数量备注杂工普工15人材料堆放，场地整理卷材铺贴工技工30人卷材隔离层铺贴架工技工15人提升架安装、维护塔吊操施工特别工种6人持证，1人指挥，吊车操施工特别工种6人持证电工技工4人持证，检查、维护现场救援人员8人身体素养健康青壮年平安员管理人员3人项目部施工员管理人员9人项目部现场协调管理管理人员12人劳务公司五、施工平安技术作业：5.1主要工艺流程：桩身验收f提升架安装一活物井下试验一基层清理一铺贴油毡f钢筋笼吊放f混凝土浇筑。具体工艺流程见下后附图:卷材施工工艺流程图5.2提升架安装：搭设卷扬机提升架吊蓝，并在提升架四周支护30Cm高防护挡土竹挡板。提升架吊蓝施工平台设计如下：施工平台采纳型钢进行搭设，具体结构形式见下图：a挖孔桩吊蓝设备作'业平台计算a、横杆114验算，荷载：电动滑轮组、钢丝绳、皮吊桶，每次最大吊上50Okg(含自重)：'K二以二1.625kNm4CMl1.625X10N/IUCAm/t,nO二一二A，=15.9MPa<145MPa卬102×10-6W3满意要求b、114工字钢轴向受压验算：荷载为0.5t=-=2.33MPa<MOMPa满意要求Ac、125工字钢验算:PMmax=-(2a+b)=1.5kNm4二"二ISxONj7MPa<145MPaW401.88×10-6w3满意要求d、吊蓝采纳钢丝绳及卡环验算：吊环：采纳It卡环。0.5t0.65mI0.65mSS0.5t0.25t0.25tabc卜55一130J55_240钢丝绳强度均为1470MPa吊索：采纳中12的17X7类钢丝绳,吊索强度验算：吊索承受荷载为F=IOKN中12钢丝绳（强度为1470MPa）破断力为69.4KN。K=6.9417>5满意要求。钢筋所受拉应力3二12.2MPa<140MPa,满意要求。施工前严格按设计图纸及规范搭设提升架吊蓝。5.3活物井下试验：工人每天开工前应将桩内的积水抽干并用鼓风机向孔内送风至少5分钟，使孔内浑浊空气排出，并对孔内有毒气体进行检测。本工程采纳活体试验的简易方法，采纳在笼内放入小白鸽或小白鼠等小动物，呆放在桩孔底，放置时间不少于10分钟，经检查小动物生态正常，工人方可下井作业。对于孔深超过10米井，在地面配备向孔内送风的特地设备，风量不小于251.So卷材铺贴时应加大送风量，以保证孔内空气足够。5.4基层清理：确保井下平安后，工人下井对基层进行清理,清除浮渣，杂物，将基层表面清扫干净，工人下井应佩带平安绳，绳长不得长于井深，考虑施工过程中若由于吊蓝钢丝绳的突然断裂造成的人员坠落悼井碰撞井壁造成人员损害，平安绳由井口专职人员随井下人员移动收放，自由长度不得超过0.5米。工人在吊蓝中工作除系平安绳外还应佩戴平安帽、平安带，平安带应与吊蓝连接稳固，并应高挂低用。5.5铺贴卷材：铺贴采纳竖向铺贴法，具体工艺如下:5.5.1井壁用电锤打孔：工人乘坐吊蓝下到井中，按图纸所示间距打孔，用直径10mm钻头进行打孔作业，钻入深度不低于100mm,且保证钻眼与井壁垂直；5.5.2固定木条：工人在钻孔打完后即清除钻孔内浮渣，用80三*40mm*20mm尖木条打入孔内做水泥钉固定点，然后将200mm*50mm*20mm木条用80mm长直径3mm水泥钉固定在井壁，每个水钻孔位80mm长水泥钉（直径3mm）30mm*3mm圆铁皮1.5mm厚丙纶布-T20Omm*50mm*20mm木条80mm*40mm*20mm木尖条基岩层卷材固定节点示意图置均设置固定木条（横向间距约150三）,并延长至铺贴底。5.5.3铺贴卷材隔离层：每口井铺贴前先丈量好铺贴深度，计算好卷材长度，然后施工人员乘坐吊蓝下到井中，并固定好施工位置，井口操作人员用滑轮渐渐将卷材从井口下放至铺贴起点，下方工人在井中确定卷材起点位置后从井口向下用铁皮固定卷材隔离层。卷材每卷固定宽度为100Omn1,沿井圈周边顺时针方向搭接，搭接宽度不低于200mm。每口井在铺贴卷材前均应测量井圈周长，以便于支配卷材铺贴。例:井圈周长为3140mm,按计算可知需3卷1000三宽，另搭接3*20Omnl=600mm,理论计算为3600三即可，实际施工中则需4圈才行，则搭接长度应按1333mm施工。为保证达到设计要求，水泥钉间距上下及左右方向不得大于50廊，铁皮应紧贴卷材，具体做法详见附图Io5.6 钢筋笼安装：为避开钢筋笼吊放时损坏卷材隔离层，钢筋笼的吊放和安装就位按以下原则施工：钢筋笼的起吊和就位：为了保证钢筋笼起吊时不变形，对于长骨架，起吊前应在加强骨架内焊接三角支撑，以加强其刚度，用两点吊。第一吊点设在骨架的下部，其次点设在骨架长度的中点到上三分点之间。对于长骨架，起吊前应在骨架内部临时绑扎两根杉木杆以加强其刚度。起吊时，先提第一点，使骨架稍提起，再与其次吊同时起吊。待骨架离开地面后，第一吊点停吊，接着提升其次吊点。随着其次吊点不断上升，渐渐放松第一吊点，直到骨架同地面垂直，停止起吊。解除第一吊点，检查骨架是否顺直。如有弯曲
