40吨锅炉脱硫重点技术专题方案塔外氧化循环.docx

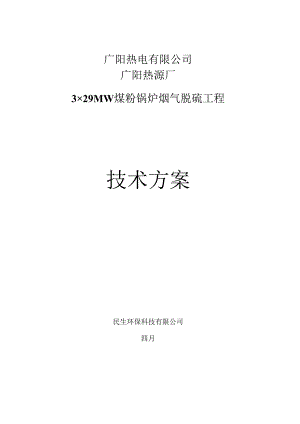

广阳热电有限公司广阳热源厂3×29MW煤粉锅炉烟气脱硫工程技术方案民生环保科技有限公司四月目录1 .工程概述错误!未定义书签。2 .工程设计错误!未定义书签。2.1 总体设计原则错误!未定义书签。2.2 设计根据错误!未定义书签。2.3 设计参数及性能指标错误!未定义书签。2.4 氧化镁法湿式烟气脱硫工艺错误!未定义书签。2.4.1 工艺原理错误!未定义书签。2.4.2 脱硫工艺特点错误!未定义书签。2.5 项目设计错误!未定义书签。2.5.1 设计范畴及原则错误!未定义书签。2.5.2 工艺流程错误!未定义书签。2.5.3 SCh吸取系统错误!未定义书签。2.5.4 烟道系统错误!未定义书签。2.5.5 循环液供应系统错误!未定义书签。2.5.6 泥渣解决系统错误!未定义书签。2.5.7 脱硫剂制备及供应系统错误!未定义书签。2.5.8 工艺水系统错误!未定义书签。2.5.9 电气设计错误!未定义书签。2.5.10 运营费用估算错误!未定义书签。2.6 安全运营指标错误!未定义书签。2.6.1 烟气脱硫除尘系统的重要安全问题错误!未定义书签。2.6.2 安全措施错误!未定义书签。2.6.3 工艺运营监视及控制错误!未定义书签。2.7 安全运营指标错误!未定义书签。2.7.1 设备及管路防腐错误!未定义书签。2.7.2 保温及油漆错误!未定义书签。3 .供货设备一览表错误!未定义书签。1 .工程概述广阳热源厂拟建3台29MW煤粉锅炉，为了积极响应国家节能减排B¾号召，拟同步配套建设锅炉烟气除尘、脱硫、脱硝设施及有关B配套设备和构筑物，使二氧化硫、氮氧化物、烟尘等指标达到国家的排放原则。本方案将根据提供的基本数据和有关国标，按照建设方和环保管理部门的意见，从技术和经济等方面，论述其烟气脱硫除尘系统B¾可行性。烟气脱硫除尘系统参照国家规定的工业锅炉及炉窑湿法烟气脱硫工程技术规范（HJ462-）,采用成熟、先进、可靠的氧化镁湿式烟气脱硫工艺，3乂40"锅炉采用3炉1塔的配备方式，塔内氧化、循环。2 .工程设计2.1 总体设计原则1）设计必须符合合用的规定：选择的解决工艺、构筑物（建筑物）型式、重要设备、设计原则和数据等，应最大限度地满足使用的需要，以保证烟气脱硫系统功能的实现。在充足尊重顾客需求和环保管理部门意见的同步，认真执行国家有关法规、原则及规定。2）设计应符合经济的规定：选择B¾解决工艺应能满足系统需要和规定，并尽量减少运营费用。设计中一方面尽量选用质优价廉的设备，以及采用合理措施减少工程造价;另一方面又必须保证在工程建成投入使用后，获得最大的经济效益和使用效果。3）技术应当力求先进、合理：设计中必须根据生产的需要和也许，在经济合理的原则下，尽量采用先进技术。在机械化、自动化与仪表化限度方面，要从实际出发，根据需要和也许及设备时供应状况，妥善拟定。4）实用、美观，避免二次污染：平面布置和建、构筑物形式力求与厂区其他建筑和环境协调一致。整个系统设计应充足考虑设备噪声、解决药剂等也许导致的二次污染。5）不影响锅炉正常运营：脱硫系统工作时不影响锅炉B¾正常运营，并保证在给定设计条件下，保证烟气中S02/、J达标排放。脱硫装置使用寿命长、操作维护简朴，布置紧凑、占地面积小。解决设施有较高的耐冲击负荷能力，并能在北方冬季寒冷气候条件下正常运营。2.2 设计根据1）建设方提供的基本资料及规定；2）环境空气质量原则（GB3095-19960）；3）大气污染物排放综合原则（GBl6297-1996）；4）工业炉窑大气污染物排放原则（GB9078-1996）；5）锅炉大气污染物排放原则（GB13271）;6）工业锅炉及炉窑湿法烟气脱硫工程技术规范（HJ462-）；7）煤炭工业污染物排放原则（GB20426）;8）火电厂设计技术规程（D1.5000-）；9）火电厂大气污染物排放原则（GBl3223-）；10）锅炉烟尘测试措施（GB5468-91）；11）环保产品技术规定湿式烟气脱硫除尘装置（HJT288-）；12）工业管道工程施工及验收规范（GBJ235-82）；13）机械设备安装工程施工及验收规范（TJ23178）；14）气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸（GB985）；15）漆装前钢料表面锈蚀级别和除锈级别（GB8923-1988）；16)机械密封实验措施(GB/T14211)；17)机械密封技术条件(JB4127.1-1999)18)工业公司厂界噪声原则H类混合区评价原则(GB12348)19)焊接件通用技术规定(JBZQ4000.386)20)装配通用技术规定(JB/ZQ4000.9-86)21)工业设备及管道绝热工程设计规范(GB5026497)22)设备及烟道保温技术通则(GB427292)23)固定式钢直梯(GB4053.1-93)24)固定式工业防护栏杆(GB4053.393)25)固定式工业钢平台(GB4053.4-93)26)工业公司照明设计规范(GB5003492)27)低压配电设计规范(GB5005495)28)供配电系统设计规范(GB50052-95)29)通用用电设备配电设计规范(GB5OO55-93)30)机械设备焊接原则(JB4708)31)钢构造设计规范(GBJI791)2.3 设计参数及性能指标本工程设计、制造、安装与3X40th煤粉锅炉相配套的脱硫系统。我公司严格按照建设方及有关原则规定，设计脱硫效率不小于97%,保证烟气脱硫效率不小于94%,烟囱出口SCh排放浓度WlOOmgN11烟尘排放浓度W20mgNm3,有关H基本参数及燃煤煤质分析按下表设计。脱硫系统重要技术经济性能指标序号项目名称单位数打；1锅炉出力t/h3X402运营锅炉台33设计烟气总解决量m3h2595004烟气温度80-1207锅炉SO2初始排放浓度mgNm315008设计脱硫效率%>979保证脱硫效率%>9410解决后SCh排放浓度mgNm3<10011SO2脱除量kg/h25212脱硫工艺湿式氧化镁13脱硫塔配备一炉一塔14循环水形式塔内氧化、循环15Mg/Smol/mol1.0316脱硫剂氧化镁粉17脱硫剂品质325目、90%纯度18MgO小时耗量kg/h19419MgO日消耗量t/d4.720系统装机功率kW212.621液气比1.Zm3622脱硫装置循环水量m3h155023平均每天工艺水耗m3d31824出口烟气中雾滴浓度mgNm3<7525脱硫系统阻力Pa<120026脱硫主体设备使用寿命年>152.4 氧化镁法湿式烟气脱硫工艺2.4.1 工艺原理氧化镁脱硫技术是一种成熟度仅次于钙法的脱硫工艺，氧化镁脱硫工艺在世界各地均有非常多0¾应用业绩，其中在日本已经应用了多种项目，台湾0电站95%是用氧化镁法，此外在美国、德国等地都已经应用，并且目前在国内部分地区已有了应用的业绩。镁法脱硫工艺是镁0碱性氧化物与水反映生成氢氧化物，再与二氧化硫溶于水生成的亚硫酸溶液进行酸碱中和反映，氧化镁反映生成的亚硫酸镁和硫酸镁，亚硫酸镁氧化后生成硫酸镁。脱硫过程中发生的重要化学反映有：MgO+H2O=Mg(OH)2Mg(OH)2+SO2=MgSO3÷H2OMgSO3+H2O+SO2=Mg(HSO3)2MgSOs+1/202=MgSO4氧化镁法脱硫是一种前景较好的脱硫工艺，该工艺较为成熟，原料来源充足，在国内氧化镁的储量十分可观，目前已探明0氧化镁储藏量约为160亿吨,占全世界日勺80%左右。其资源重要分布在辽宁、山东、四川、河北等省，其中辽宁占总量的84.7%,另一方面是山东莱州，占总量的10%,其他重要是在河北邢台大河，四川干洛岩岱、汉源，廿肃肃北、别盖等地。因此氧化镁完全可以作为脱硫剂应用于各单位卧J脱硫系统中去。镁法投资少，运营费用低，脱硫效率高，构造简朴，并且可以减少二次污染。镁法脱硫相对于钙法的最大优势是不会系统发生设备结垢堵塞问题，能保证整个脱硫系统可以安全有效0运营，同步镁法PH值控制在6.06.5之间，在这种条件下设备腐蚀问题也得到了一定限度的解决。同步与较为完整的石灰石/石膏法相比，占地面积小，运营性方面费用低，投资额大幅减小，综合经济效益得到很大的提高。总时来说，镁法脱硫在实际工程中的安全性能拥有非常有力的保证。由于镁法脱硫的反映产物是亚硫酸镁和硫酸镁，既可以抛弃，也可进行综合运用。一方面我们可以进行强制氧化所有生成硫酸镁，然后再通过浓缩、提纯生成七水硫酸镁进行发售，另一方面也可以直接煨烧生成纯度较高二氧化硫气体来制硫酸，本方案建议直接外排。2.4.2 脱硫工艺特点根据锅炉烟气脱硫工艺的特点，本方案采用氧化镁法湿式烟气脱硫工艺，并通过我公司近年来在工程实践中不断积累与摸索，从设备的构造形式、材质选用、工艺系统做了一定改善和完善。2.4.2.1本脱硫系统的特点按照以上设计思想，烟气脱硫系统并充足参照工业锅炉及炉窑湿法烟气脱硫工程技术规范（HJ462-）等有关国家规范规定，本脱硫方案的重要特点如下：D脱硫塔主体采用三炉一塔形式，系统设立合理的阀门切换程序，可以满足任何一台锅炉或三台锅炉脱硫功能的实现。2）脱硫塔主体采用SUS3161.,喷淋管采用FRP材质，延长设备整体设有寿命。3）本方案脱硫液采用塔外氧化、塔外循环方式，脱硫液通过部分氧化、沉淀，调节PH后，再运用耐腐耐磨循环泵打入脱硫塔循环使用。4）泥渣沉淀采用斜板式沉淀池，起到一定的浓缩作用，减轻了后续泥渣脱水系统B¾负荷及造价。5）考虑到节省成本，沉淀池泥渣由排泥泵打入板框式压滤机过滤，滤渣外运定点寄存，滤液外排。6）除雾器冲洗采用工业水，定期对除雾器进行冲洗，并作为系统补水。2.422有关脱硫系统0结识1）烟气脱硫不仅是一种装置，更重要的是一种工艺系统：无论采用何种工艺，它都是一种系统工程，波及化工、水解决、机械制造、电气自控等行业，因此一种完善的系统需要多专业的紧密配合。2）脱硫技术0¾成熟度、完善性（稳定运营）、先进性（达标排放），以及选择质量可靠过硬的产品对于脱硫系统可以安全、稳定运营至关重要，特别对于高寒地区，系统的完善性尤为重要。3）湿法烟气脱硫工艺的腐蚀结垢问题，应引起足够注重，设计中应根据各个部位介质特性，采用经济、合理B¾措施，实际运营中应严格操作，避免系统瘫痪。2.5 项目设计2.5.1 设计范畴及原则2.5.1.1 设计范畴本工程设计范畴涉及锅炉烟气脱硫塔系统，进、出口烟道、循环水系统、泥渣解决系统以及有关配套设备和控制系统。动力和控制系统0设计和报价分界点为系统动力电缆进户线。3×40th锅炉烟气脱硫系统的重要内容及范畴涉及：1） SCh吸取系统2）烟气系统3）吸取剂供应与制备系统1.1.1 FGD循环水供应系统
