4.(汪权)新华学院 14届毕业设计任务书 题4 某园区管委会综合楼设计.docx

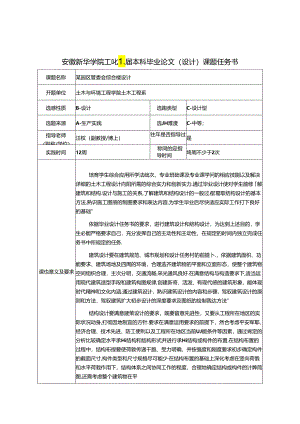

安徽新华学院工叱1.届本科毕业论文（设计）课题任务书课题名称某园区管委会综合楼设计开题单位土木与环境工程学院土木工程系选感性质B-设计选跑类型C-设计型选题来源A-生产实践选JH难度C-中等；指导老师（职称/学位）汪权（副教授/博上）往年是否指导过是实践时间12周称同的定指导时间埼周不少于2次课也意义及要求培育学生综合应用所学法础次、专业班础课及专业课学问的相应技能以及解决详细的土木工程设计向阳所需的综合实力和创新实力.通过毕业设计使对学生能修解建筑和结构.设计与施工的关系,了解建筑和结构设计的一般过程,鬻取结构设计的基本方法,熟识施工图册的制图要求和表达内容,为学生毕业后尽快适应实际工作打下良好的基础”依据毕业设计任务书的要求，进行建筑设计和结构设计，为达到上述目的，学生必能严格要求自己，充分发挥自己的主动性和主动性，在规定的时间内独立完成任务书中所规定的任务.建筑设计要在建筑规范、城市规划和设计任务村的前提卜.，依据建筑面枳、功能要求、建筑场地及四周的环境，合理选齐建筑物的平面和立面形态，使整个建筑物空间组织合理，主次分明，交通流畅,采光通风良好.在满意结构与构造要求下,适当运用现代建筑造型手段和建筑构图规律,创建新奇、活泼、有现代感的建筑形象，能体现时代精神和文化内涵.通过建筑设计，熟识建筑设计的内容和步骤，驾驭建筑设计的原则和方法，驾驭建筑扩大初步设计的深度要求及图纸的绘制我达方法”结构设计要满意建策设计的要求，既要留意先进性，又要从工程所在地区的实际状况动身,打彻因地制宜的方针.要求在满意运用要求的前提下，然合考虑平安军耶、经济合理、技术先进、防工便利以及工程所在地区当前UJ能条件等因素，通过肯定的分析比较确定水平承Hi结构和结构形式并进行承Hi结构或构件的布置.在结构布置的过程中，结构布捏要使荷敦传递干脆、受力明确，并按强度和刚度要求初步确定构件的截面尺寸,构件类型和尺寸规格尽可能少在结构布置的基础上深化考虑在竖向荷俄和水平荷栽作用下，结构体系之间协同工作的程度，合理地确定结构或构件的计弊简图,还需考虑整个建筑物在平面和监向上是否须要采纳构造措施，以保证整个建筑物及其某些薄弱部位在平面和赂向上的网度及整体性.在结构布也的基础上，通过必要的计算和结构处理,使结构构件及其连接的节点满造强度、刚度和裂缝宽度（或抗裂度）的要求，并符合现行设计规范,湎意国家强制性条文，最终把结构布置和构件设计制确地反映到施工图中,通过站构设计，驾驭一般钢筋混凝土框架结构选型的原则，驾驭结构计算及结构施工图绘制的方法.学生担当的任务1.绘图：图幅为2#图纸,不少于IO张。2 .计算:计算说明书内容为:内容摘要（300字左右），书目,正文内容,多老文献，要求：完整，正确，工整，成册，3 .分Ia进行:每人单独完成一个设计项目学生提交的成果1 .建筑施工图：（1底层平面图（包括家具及空间划分、卫生间布置）1：1002标准层平面（包括家具及空间划分、卫生间布附.）（选与二层布置不同的平面I:1003屋顶平面图画出排水分区、纵横坡坡度）1：1004建筑主要立面图（两个）1：100（5）建筑主要剖面图要求剖到楼梯）1：50（6施工说明、门窗衣、详图I2个1:102 .结构施工图：完成结构6盲工图（4张）（1）楼层结构平面布置图1:1002框架结构配筋图1:503楼梯结构配筋图1:254主体结构基础平面及地础配筋图1:100,1:253,提交完整的设计计算书主要参考文献1 .建筑：（1） £建筑设计资料集3其次版、（3）、（10）（2）公共建筑设计原理3（3） 4建筑设计方法解析系列从书教化建筑3武汉工业高校出版社（4） 4现代建筑集成-科研建筑3JX宁科学技术出版社(5)屋面、饰面、门窗、塞外工程、楼梯、浴恻等安徽省及国家标准图集.a) GB99(03)J201-l4平屋面建筑构造(一)>b) C2001J301一面c)皖2001J3U-DI轻钢龙廿吊顶d)GB02J603-1铝合金门窗e)皖9IJ904£厕浴配件水池f)GB99sj403楼梯建筑构造K)院2003J903C变形缝h) GB02J003室外工程i) CB04J601-1木门窗2.结构：号建筑结构荷我现莅GB50009-20124校结构设计现他2GB50010-2010建筑抗题设计规范GB500112010£建筑地基基础设计规范XGB50007-2011g建筑结构设计手册？(峥力计算)E钢筋皎结构的造手册34建筑抗爬设计手册须要的试粉条件计算机、PKpM软件、工程结构CAD绘图软件、图板、丁字尺等.注< 1>课题性质分为：A-论文：B-设计.< 2)课题类里分为：A-基础探讨：B-应用探讨：。设计型：D-调研综述：E-其他，< 3)深咫来源分为：A.生产实践：B试验实训；C社会调杳；D教学科研；已其他。< 4>课例难度分为：A-雄：B-偏难：C-中等：D-偏易：E-易“题目：某园区管委会综合楼设计一、映面积：5500600Onr二、工程*某市农业园区在水库旁拟速管委会综合楼，建筑层数在六层左右，采纳程架结构，足筑体型缎合可为单一型或组合型（可依据各费分功能详细状况敬提支配）,宦外有停车场及绿化布凫。三、土地平面；（见下图）四、筑如成及面积安排（面枳上下浮动在10%以内）1.底层及裙房1370nr(1)营业厅:8(X)n2(2)仓库：200m-(3)楼层办公用门厅、楼、电梯：200m2(4)男、女卫生间：25m2×2（5）商店管理办公室：2.楼层38004000m'30m2×4(1)办公室若干：3000n左右小型会议室：60m2X4(3)打字、发印室：30nrX4(4)档案室：60m2X2(5)(6)每层男、女卫生间各一问楼、电梯、走道若千25m2XlO五、筑标准：1 .层数、层高:（I）层数：6层（可以五层,局部六层）（2）层高：营业厅5400.门厅3900-4200：其余均为330O-362 .屋面：柔性防水上人屋面3 .墙面：外墙为240厚空心痔；内场为200厚空心砖或轻质隔墙4 .装修< 1）外墙：面容、涂料、石材、集石、喷涂等< 2）内墙：卫生间、磁传贴面至1800高：其余房向为1.股粉刷< 3）楼地面：门斤,营业斤用石材面层：卫生间为防滑地玲；会议室熊地稔：其他均为地曙而层。W顶棚：除变、配电房、公共楼梯外，均为轻钢龙骨石膏板或矿棉板吊顶。门宙：喷塑铝合金窗外窗：其他视设计须要而定5 .建筑平面形式：内麻式6 .结构类型：钢筋混凝土椎架六、设计要求：1 .赛筑部分：某园区管委会综合楼是一座集办公、商业于一体的综合性多功能的建筑。它位于该园区水库南侧。整个方案设计构思要求从整体环境角度动身，烧筑平面组合与立面迨型力求体现出该风景区的文化风情。a）仔细分析任务书中确定的环境特征，从环境入手进行单体布置，合理支配主要人口和协助入口，留意处理好主体裙房停车场绿化之间的关系。同时了解城市规划辄门对建筑设计的要求，如建筑红慢、停车场面积、自来水接口、电气凹凸压变配、下水道等方面的要求。b）试哙室要有与本学科相适应的学术水平以及以人为本的人文环境，试舲室房间地面防滑、耐磨，地面和堵面有特别须要的要送腐饨。c）结合房屋运筑学中所学学问，在单体设计时明确主要运用部分、f助运用部分、交通联系部分之间的关系。做到功能分区明确，流线组织合理，空间尺寸恰当。房间开间、进深符合建筑模数,楼梯间、电梯间的数量及布置形式满意£建筑设计防火规范的要求.d）依据范筑物各运用部分的组合状况，分析适合该建筑结构形式的受力特征和应用范围，确定合理的结构形式，留意各种变形箕处的建筑、结构处理方法。e）范筑体型及立面造型应有秩序感和统一感,留意比例尺度、节奏和韵律,迂筑形象和结构形式辩证统一。在此基础上，垄点欠理入口及檐口等细做环节部分，做到严谨活泼，体现建筑美学。D建筑方案设计完成后，应进行构造方案设计,合理确定屋面.楼地面、堵面、门窗等部位的构造方案。正确进行楼栋设计及踏步、扶手构造选型，对特别部位的构造处理（施口、雨笺、隔断、鼓满幕墙等）应有清楚概念。2 .结构部分：<1）地质资料场地范围内土质构成，自地表向下依次为：a层：杂填土,厚度0.7m,地基承我力标准值A=80kPa;b层：亚粘土，厚度O.5l.Om,地基承栽力标准值儿=150kPa:C层：粘土.厚度57m,硬塑状,地基承战力标准值人=24OkPa。<2）水文资料拟建场地地势平坦，自然地表标高24.50m,实测最高地下水位21.00m,水质无侵蚀性。（3）气象资料东南风向，基本风压叫I=O.35kNnf,基本雪压S1,=0.60kNm1.（4）地震资料坨震设防烈度为7度,H类场地。（5）结构设计要求遵守国家现行各有关规范和强制性标准，从建筑造型和运用功能动身，以结构平安牢靠为基础，兼顾经济合理、施工便利，强调结构造型和结构布置的合理性,结构分析计算的正确性和构造处理的可能性。结构设计内容及要求：/1V)1/7.)JIIabCdeO8hoD-k结构方案和构件的选型，确定基础、屋（楼）连、楼楼型式；结构平面布置，确定桀、柱、板尺寸并编号；竖向荷战计算，确定框架计算筒图（选择12幅代表性框架）重力荷载代表值计算，框架梁柱刚度计算及自损周期计算：地震作用下框架内力计算和侧移验算；竖向荷蛀作用下框袈内力计算（恒我与活莪作用分别计算）框架梁柱内力组合及截面设计与配筋；基础设计及配筋；楼梯设计及配修部分楼（屋盖现烧板设计与配筋；结构计算书,电算结果，包括中英文摘要，设计资料，全部设计内容及必要的图表说明。七、图或戛求I1.建筑施工图：（1）底层平面图（包括家具及空间划分、卫生向布置）1：100<2）标准层平面（包括家具及空间划分、卫生间布置）（选与二层布置不同的平面I：I(X)<3）屋顶平面图（画出排水分区、纵横坡坡度）I：I(X)<4）建筑主要立面图（两个）1：10()（5）定筑主要剖面图（要求剖到楼梯）1：50<6）施工说明、门窗表、详图12个1:102.结构施工图：完成结构施工图（4张）（1）楼层结构平面布置图1:100（2）根袈结构配筋图1:501:251:100.1:25(3)楼梯结构配筋图(4)主体结构基础平面及基础配筋图八、就图蛾标好求I1.平面图：(1)标注建筑纵横轴线(点划鼓)及轴线编号(2)标注建筑各部分尺寸：a)外墙：分三道尺寸，即：总尺寸(外包八寸)一一表示总长度和总迸深轴线尺寸门窗洞口尺寸及塔段尺寸b)内墙：标注墙厚尺寸(要表明墙与轴线的关系)、洞口位置及大小。c)标注墙上预留孔洞位置，孔底标高等。d)底层室外踏步、台阶、散水等尺寸。(3)标注各层标高及室外地坪标高，一股标在入口处或公共走道上，若房间或外廊地面低于同层标高时，要在该处注明高差尺寸。(4)标注门窗骗号，
