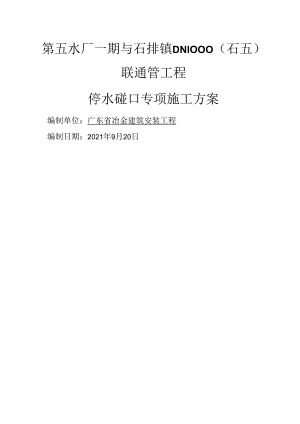

给水管道停水碰口专项施工方案.docx
第五水厂一期与石排镇DNlOOO（石五）联通管工程停水碰口专项施工方案编制单位：广东省冶金建筑安装工程编制日期：2021年9月20日目录一、编制根据错误!未定义书签。二、工程概况2三、施工方案2四、施工进度方案2五、人员、机具装备2六、平安技术保证措施4一、编制根据1)室外给水设计标准(GB50013-2006)2)城市给水工程规划标准(GB50282-98)3)城市给水排水技术标准(GB50788-2021)4)给水排水管道工程施工及验收标准(GB50268-2021)；5)给水排水工程管道构造设计标准(GB50332-2002)二、工程概况第五水厂一期与石排镇DNlOOO(石五)联通管是根据东莞市给镇街供水管网联通工程工程可行探讨性报告而绽开的工程，石五联通管事联通石排镇石崇大道现状DNlOOO供水管与第五水厂DN1400供水管，该联通管是为理解决石排镇因4间村级水厂关停后的供水缺口，且由第五水厂向石排镇补充供水；同时是为理解决田寮水厂检修或事故停产时石排镇的停水问题，由第五水厂向石排镇应急供水，进步石排镇的应急供水实力。石五联通管的管径为DNl(X)0,全长约800m,其中石排自来水公司负责施行石排镇界内的石五联通管，管道长度约557m,本工程新建石五联通管，起点位于石排大道的企石镇与石排镇镇界处，与石排拟建DNlOoO石五联通管相接，沿石排大道北侧人行道敷设，管中间隔道路路边，终点与第五水厂现状DN1400给水管相接，管道全长约。三、施工方案为尽量削减碰口停水时间，工程部将组织有经验的技术管理人员、施工班组，集中人力、物力，细心组织施工，保证按期、优质完成给水管道碰口施工任务。(一)、施工打算管道碰口前，先将两头管道安装完毕，与原有管道相接，管顶留设孔洞，便利焊工进入在原有管道上开口，人员、机械、材料事前统筹支配到位。（二）、施工方法1、停水碰口1）、请建立单位根据设计图纸桩号处碰口段确定停水范围，协作将相关阀门关闭，同时关闭相关支管阀门。2）、DN1400管道阀门关闭后，焊工用气割在DNl400钢管管顶割开一个约30Omm的孔洞，将潜水泵放入，确保排尽管内自来水。3）自来水排尽后，焊工从DNloOO管顶孔洞进入，用气割将DNlOOO与DNI400相连处的钢管割开，完成DNlOoo与原有DNl400管道联通。4）、待完成管道碰口对接工作后，请营业单位协作将现状阀门翻开，这将便于对新安装的管道进展冲洗工作。冲洗工作尽量支配在夜间进展。在冲洗过程中与水质部门刚好联络，请水质部门对冲洗的水质进展监控检测，直至出水口达标后完毕冲洗工作，翻开阀门，使给水管道正常供水。2、冲洗1）冲洗进水口选择在高点，排水口选择在最低点，用管道引至市政排水管网排放，并且排水通畅。安装放水管时，与被冲洗管的连接应严密、牢固，管上装有阀门、排气口和放水龙头。2）冲洗时间应在用水量较小，水压偏高的夜间进展，做好现场打算工作，如照明设施、集水坑的设置，集水坑的大小最少能满意2倍管径水源的大小。事先通知有关单位，第一次冲洗应用清洁水冲洗至出水口水样浊度小于3NTU为止，冲水流速应大于1.OM/S,冲洗应连续进展，直至放水口的水经水质中心检测合格。3）冲洗程序关闭全部支线闸，开启排气阀、出水口闸门，翻开来水闸门，冲洗管内淤泥及其他污染物，在管道出水处，由水质中心检测，直到出水水样检测合格，完成管道冲洗。四、施工进度方案根据施工现场实际状况，给水管道停水碰口施工方案如下：2021年9月26日上午9点，管道试压试验；2021年9月28日上午9点至9月29日上午9点，停水碰口及管道冲洗（停水时间24小时）。五、人员、机具装备1、人员装备管道焊接工：4人普工：3人电工：1人施工员：1人2、机械设备4寸潜水泵：2台气割：2套电焊机：3台其它各类照明器具齐全，并打算围护、交通标记牌等。六、平安技术保证措施1、牢固树立“平安第一的思想、正确贯彻“平安为消费，消费必需平安生的方针，建立平安消费责任制，在保证平安消费的前提下全面完成施工任务。2、机械设备防护装置一定要齐全有效。起重、吊装设备必需有限位装置，不准带病运转，不准在运转中修理保养。3、架设电线、线路必需符合当地电业局的规定，电气设备全部接地，电动机械和电动手持工具要设漏电掉闸装置。4、施工现场的深基坑、深沟槽等危急地区应有戒备标记，夜间要有红灯警示。5、地下管线位置回填时，管线底部回土密实，管道上方回填须满意要求，爱护管道平安。6、路口施工时，采纳30Cm砖砌，上设米高彩钢瓦围护或采纳彩钢瓦活动围护，晚上或雾天应设置红灯警示、平安警示牌以及交通平安导向牌。7、施工打算工作，包括施工围护、交通导向设施摆设、警示灯的设置、施工用电打算、备用发电机打算、备用太阳灯管打算、需用的机械检查等等，重要的是做好占道施工区域的平安文明施工和材料的打算工作。8 .根据审批单位批复的施工时间，按方案逐步逐段进展施工。施工前先进展围护,车辆通行方向见围护示意图，现场围护采纳活动围护，夜间围护顶端亮红灯，围护两端设置警灯及“前方施工及“向左行驶“向右行驶交通导向牌，现场施工人员身着“黄背心戴平安帽。9 .施工期间派专人指挥交通，确保交通顺畅。10 .施工完成后刚好进展回填、余土外运工作和路面复原整平。11 .路面复原工作完成后，撤除施工围护，来往车辆及行人复原原有状态通行。12 .施工期间工程部人员负责现场管理、协调工作，确保工程平安顺当进展，做到文明施工、平安施工，确保车辆和行人交通平安。13 .工地确定一名指导兼管平安，设立专职平安点，进展常常性检查，各班组均设兼职平安员。14 .工地电器搭线、吊线操作均由专职人员进展，在操作中严格执行有关操作规程，严禁违章操作。15 .挖掘道路必需持有市政交通部门的答应证，并遵照执行。16 .挖掘易塌的沟槽时，应适当放大边坡，堆土离沟边不得小于Imo两人挖土间隔不得小于2m,以免发惹事故。发觉沟槽土质较差，有塌方危急时，应刚好分开险地，实行措施前方可施工。
