3、牵引顶推法大口径管桥架设工艺工法.docx

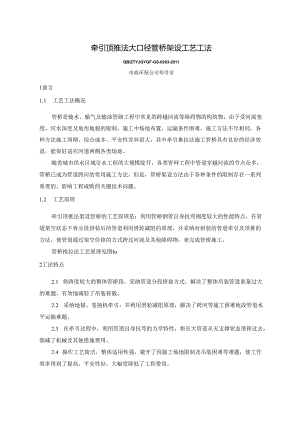

牵引顶推法大口径管桥架设工艺工法QB/ZTYJGYGF-GS-0203-2011市政环保公司苟引劳1前言1.1 工艺工法概况管桥是输水、输气及输油管路工程中常见的跨越河流等障碍物的构筑物，由于受河流宽度、河水深度及地形地貌的限制，施工中场地布置、运输条件困难，施工方法不尽相同，各种方法施工周期、综合成本、平安性差异很大，其中牵引推拉法施工管桥具有良好的经济效益，能很好适应河道两侧各类场地。随着城市供水区域引水工程的大规模绽开，各类管网工程中管道穿越河流的节点众多，管桥已成为管道跨河的常用施工方法。但是，管桥架设方法由于各种条件的限制存在一系列重要的、影响工程成败的关键技术问题。1.2 工艺原理牵引顶推法架设管桥的工艺原理是：利用管桥钢管自身抗弯刚度较大的性能特点，在管道架空状态下将分段拼装后的管道利用滑轮减阻的原理，并采纳对拼装的管道牵引及顶推的方法，使管道通过架空位移的方式跨过河流及其他障碍物，来完成管桥施工。管桥推拉法工艺原理见图Io2工法特点2.1 将跨度较大的整体管桥段，采纳管道分段拼接方式，解决了整体吊装管道重量过大的难题，有效地减轻了吊装荷载。2.2 采纳地锚、卷扬机牵引，并利用滑轮减阻原理，解决了跨河等施工困难地段管道水平运输难题。2.3 在牵引过程中，利用管道自身抗弯的力学特性，将长大管道从无支撑状态滑移过去，削减了机械及其他措施费用。2.4 操作工艺简洁，整体适用性强，避开了因施工场地限制及吊装困难等难题，使工作效率得到了提高，平安性好，大幅度降低了工程费用。ff图1管桥推拉法工艺原理图3适用范围本工法适用于水平连续梁式大口径管桥跨越河流、沟壑及障碍物时，施工场地两侧运输条件受到限制、大型机械无法就位，不具备重型起吊设备场地的管桥工程，尤其适用于长大管桥的架设。4主要技术标准给水排水管道工程施工及验收规范（GB50268）、现场设备、工业管道焊接工程施工及验收规范（GB50236）、工业金属管道设计规范（GB50316）、排水管道设计规范（GB50332）。5施工方法管桥当穿越河流等障碍物时，由于受地形、河流及其他障碍物的限制，没有可施工的场地，管道无法干脆安装在管桥支墩上，而牵引顶推法架设管桥则可以不受场地限制，很好的解决了遇障碍物无法施工的难题。详细做法为：先核算设计管桥钢管的抗弯强度，利用管桥钢管自身抗弯刚度较大的性能特点，将管道在管桥一侧拼接好，在临时支架及支墩上安装定滑轮，管桥另一侧设置牵引装置（地锚），将拼接好的管道通过牵引设备（卷扬机），在管道架空状态下将分段拼装后的管道利用滑轮减阻的原理，使管道渐渐跨过河流及其他障碍物，来完成管桥施工。6工艺流程及操作要点6.1 工艺流程施工工艺流程见图2。图2工艺流程图6.2操作要点6.2.1 力学参数检算由于施工工艺原理运用了管道自身材料抗弯的特性，必需对管道依据设计跨度进行以后运营状态及施工操作状态两种形式中所受荷载的检算，所检算出来的弯矩值必需小于管道自身所产生的抗弯实力或小于管道运营时所受的弯矩值，才能应运该种方法施工。假如不进行力学计算，施工工艺操作过程中，荷载可能超过管道自身所产生的抗弯实力，造成工程本体材料破坏而报废。管道的两种状态：第一种为管道施工过程中牵引时状态，称施工状态。在该状态下管道是空的，在管道悬空牵引过程中，管道相当于一端为支点，一端为悬壁的梁的受力。其次种为工程交工后建设单位投入生产运营时的状态，称运营状态。在该状态下管道是充溢介质的（如水），管道受力相当于连续梁受力。在运营状态下，管道抗弯强度小于管道自身所产生的抗弯强度（设计单位在设计时，通过计算管壁厚度已考虑其受力状况）。在施工状态，考虑牵引设备的荷载，可适当乘以平安系数，依据阅历值，平安系数K一般取1.151.25之间。1管道在运营状态时弯矩计算该状态下支点处管道受力为力矩最大值，如上图3所示。图3运营状态荷载弯距图荷载ql为钢管充溢介质时的匀称荷载，则支点处力矩为：Mmax=M支=0.125ql1.2其中1.为管桥支墩之间的中心距离，即跨距。2管道在施工状态时力矩计算处于该状态，当管道端头即将到达支座处时，上一个支点处为力矩最大值，如图4所示。荷载q2为管道空管时延重及牵引设备等荷载。其中a为管道悬壁长度，/为支墩之间的中心距离，K为平安系数。当a=/时为最大值，则3%M支max=-8（负号表示弯矩向上）3管道自身的抗弯强度由于管道设计直径、壁厚及材质各不相同，计算相对困难，管道自身的抗弯强度可通过生产厂家获得。4核算弯矩值只有当M（施工）VM（管道自身）或M（施工）M（运营）时，才能应用该方法施工。6.2.2 首跨平衡体系在管道刚起先牵引过程中，由于钢管在临时支架及管桥首跨处都处于架空状态，故要进行受力平衡计算，防止因首跨自重过大而发生翻转现象。如图5所示。图5首跨平衡体系因管桥管道为匀质材料，每米重量相同，所以当1.1>1.2时，整个体系不会发生翻转。考虑牵引设备及其他因素，可适当加长IJ长度。构件加工推拉法架设管桥的核心构件为临时支架和位于临时支架顶部及管桥支墩顶部的减阻承重滑轮组。如图6与图7所示，临时支架与承重滑轮组自制，在加工时，先要经过受力计算,确保其受力状态下平安牢靠。图6自制承重滑轮图7临时支架及滑轮临时支架采纳角钢及工字钢加工。每个滑轮组共四个滑轮，其中底部两个为承重滑轮，侧面两个为定位滑轮。6.2.4 构件安装构件安装分成三个组成部分，临时支架安装、墩顶滑轮安装及地锚安装。临时支架安装：临时支架安装时河岸地基的承载力要满意须要，必要时可实行碾压或铺垫钢板等措施来提高承载力，避开支架在承重条件下沉降陷落及翻转倾覆。墩顶滑轮安装：在施工支墩时，在支墩顶部预埋预留钢筋，将滑轮底座与墩顶预留钢筋焊接坚固。地锚安装：地锚安装时尽量与管道处在同一平面上，以保证拉线水平，若因地形或其它缘由限制，可适当降低地锚设置的高度，但拉线与管道轴线形成的角度不能大于20度。地锚拉力计算时，其滑动摩擦阻力估算，可套用常用吊装工程地锚设置。管道拼接依据首跨平衡体系确定的临时支架与1#墩之间的钢管长度，标记各管节位置，吊装钢管进行焊接，钢管焊接符合现场设备、工业管道焊接工程施工及验收规范要求，并进行设计要求的X光检测工作。焊缝外表打磨光滑，避开顶推过程中阻碍滑轮滚动增加摩擦力，管道拼接如图8所示。图8管道拼接管道推拉平移管道平移实行卷扬机牵引的方式，必要时，可以在管段后方布设一台挖掘机顶推管段，帮助前方卷扬机牵引。在牵引的过程中，严格限制牵引方向与管桥轴线方向共线，渐渐牵引管道移动，牵引速度限制在4mmin范围内。牵引推拉过程中，管道前后左右四个方向，均站人观测，旗语指挥索引。循环进行焊接、牵引推拉作业，直至管桥钢管全部就位。管道就位以后，墩台架设千斤顶，拆除滑轮组，放置永久性垫板支撑钢管。7劳动力组织主要工种及人员见表1表1主要工种及人员数量表序号工种名称人数职责分工1领工员1全面负责现场施工2技术人员1负责技术工作，技术交底和各项记录3平安员1负责现场吊装及牵引时的平安工作4起重工2负责钢管吊装及牵引推拉减卷扬机操作5电工1负责现场电路的维护、电器设备安装6电焊工4钢管焊接及其它支架铁件制做7其他人员2现场搬运及其他工作合计128主要机具设备主要机械设备配置见表2o表2主要施工机具构件表序号名称规格型号数量备注1卷扬机一1台2自制承.重滑轮一(2n+4)个N为河中墩个数3般热轧槽钢一30m临时支架4汽车吊一1台管道拼接5油压千斤顶一一2台滑轮拆除9质量限制要点9.1 易出现的质量问题及限制标准9.1.1 管桥为架空管道，架空跨度大，确保管道焊接质量成为该工法重点限制的工序。9.1.2 管道牵引就位后，要确保其水平及高程位置的精确度。管桥钢管允许偏差要满意表3要求。表3管桥钢管允许偏差(mm)项目允许偏差轴线位置50管道内底高程D<1500+30-40D1500+40-509. 2保证措施9.1.1 管道焊接质量符合现场设备、工业管道焊接工程施工及验收规范要求,一般进行焊缝长度5%比例的无损检测，确保焊缝质量，满意牵引顶推过程中管道抗弯要求。9.1.2 管道牵引推拉架设就位后的位置，完全取决于各墩台顶部轴线及高程偏差,可以通过千斤顶拆除滑轮组后，运用的永久性支垫进行调整，使之达到要求。923焊缝外表要求打磨光滑，以防管道在牵引过程中受阻。9.2.4 临时支架及滑轮制作必需满意受力耍求。支架基础如承载力不足，必需进行处理。9.2.5 滑轮组在支墩上要焊接坚固，防止管道在牵引过程中出现意外状况。10平安限制要点10.1 主要平安风险分析10.1.1 管道起吊作业平安风险高，是限制的重点；10.1.2 牵引速度要限制在肯定的速度范围，不能过快，以免出现故事；10.1.3 现场临时用电平安。10. 2保证措施10.2.1 起吊作业前先进行试吊，将重物吊离地面IoCm左右时，检查重物紧固状况和制动性能，确认平安后再进行起吊作业。10.2.2 钢管不得在空中停留时间太长，起落速度要匀称，不得紧急制动和高速下落。10.2.3 牵引顶推钢管时，钢管下方及牵引钢丝绳两侧5m范围内严禁站人。10.2.4 牵引顶推时，领工员统一指挥起重工操作卷扬机，依据预设牵引顶推长度,缓慢逐步移动。10.2.5 牵引速度不易过快，应限制在5mmin范围内。10.2.6 工地临时用电一律采纳“三相五线制”配线，每个临时配电板（箱）必需全部安装灵敏的漏电爱护器。10.2.7 用电设备开关的设置为“一机一闸一保险和漏电爱护器”，保证能在任何状况下都可以运用电设备实行单独用电隔离，漏电爱护器必需安装在设备负荷线的首端处。11环保措施11.1 现场建筑施工垃圾，采纳容器装运，严禁随意凌空抛撒。施工垃圾刚好清运,适量洒水，削减扬尘。11.2 现场临时道路常常洒水，防止道路扬尘。11.3 施工现场临时食堂，设置简易有效的隔油池、定期掏油，防止污染河流。11.4 施工现场提倡文明施工，建立健全限制人为噪声的管理制度。尽量削减人为的大声喧哗，增加全体施工人员防噪声扰民的自觉意识。11.5 施工现场设立特地的废弃物临时贮存场地，废弃物应分类存放，对有可能造成二次污染的废弃物必需单独贮存，设置平安防范措施且有醒目标识。11.6 废弃物的运输确保不散撒、不混放，送到政府批准的单位或场所进行处理、消纳，对可回收的废弃物做到再回收利用。12施工实例12.1 工程简介宁波市水环境项目配水管线C3标位于宁波市邺州区邺西横街、邺江及古林三镇,该工程是为改善宁波市城区居民饮水质量，满意工业用水须要。工程为大型管网工程,主体工程为直埋DN2（X）0钢管、DN2600钢管、DN2600PCCP管及5座管桥。管桥分别为DN2600X60（管径X长度）管桥一座、DN2600X20管桥一座、DN2000×20W桥三座、DN2000X50管桥一座。其中以7#管桥DN2600X28mm（壁厚）X6Om为最大,河面宽50m,河岸地坪标高2.07m,管桥管道中心标高6.30m,河水水面标高1.13m
