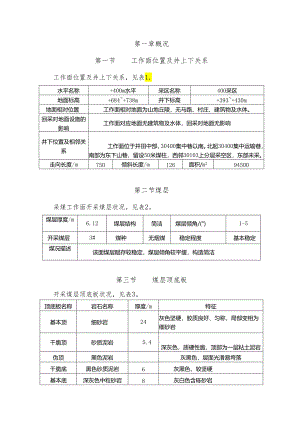

第一章概况第一节工作面位置及井上下关系工作面位置及井上下关系，见表1.水平名称+400m水平采区名称400采区地面标高+684+738m井下标高+393+430m地面相对位置工作面相对地面为山地丘陵，无马路、村庄、建筑物及水体。回采对地面设施的影响工作面对应地面无建筑物及水体，回采对地面无影响井下位置及相邻关系工作面位于井田中部，30400集中巷以南。北起30400集中运输巷，南部为东下山巷，留设50米煤柱，西邻30103上分层采空区，东部未采。走向长度/m750倾斜长度/m126面积/m294500第二节煤层采煤工作面开采煤层状况，见表2。煤层厚度/m6.12煤层结构简洁煤层倾角/(°)1-5开采煤层3#煤种无烟煤稳定程度基本稳定煤况描述该面煤层赋存较稳定，煤层倾角较平缓，构造简洁第三节煤层顶底板开采煤层顶底板状况，见表3。顶底板名称岩石名称厚度/m特征基本顶细砂岩24灰色坚硬，胶质良好、匀称，局部变相为细砂岩干脆顶砂质泥岩5.4深灰色，质硬性脆，顶部为一层粘土泥岩伪顶黑色泥岩灰黑色，层面光滑易垮落干脆底黑色砂质泥岩6灰黑色，较坚硬基本底深灰色中粒砂岩8灰白色含砾砂岩工作面综合柱状图。地层单位代号层号标记柱状图厚度（米）煤岩特性界系统组上古生界叠系下统山西组GS3s32.4533.6顶板为夕煤与七砂岩之间的灰色粉砂岩及灰色细砂岩。3煤以半亮型煤为主，具线理壮结构，层状至块状构造，似金属光泽，灰黑色条痕，比重中等，致密坚硬。全区稳定，结构简洁，厚度大。底板为K,砂岩至3二煤之间的黑色泥岩，灰黑色粉砂岩。均厚6.122.563.62第四节地质构造本工作面所处区域无任何大的影响回采的断层，无岩柱。依据30401运输顺槽掘进时期驾驭的地质资料，在掘进至615米和698米时，分别遇到简洁的地质构造（石包），长度7-10米。在回采作业过程中，回采至该段时，要结合现场实际状况，制定回采工作面过地质构造专项措施。第五节水文地质本工作面无涌漏水状况，有部分顶板裂隙渗水，对回采工作不构成影响。经工作面探放水，回采范围内未发觉积水。第六节影响回采的其他因素一、影响回采的其他地质状况，见表4。表4影响回采的其他地质状况瓦斯(CO2)该工作面区域煤层已经过抽放，在其底部还有3米厚的煤层的瓦斯会在回采过程中释放至工作面，依据相邻工作面和掘进巷道预料，该工作面肯定瓦斯涌出量为4.05/min,二氧化碳肯定涌出量为0.05/min,属高瓦斯工作面。煤层爆炸指数依据山西省煤炭工业局综合测试中心供应的煤尘爆炸性及煤层自燃倾向性鉴定检验报告：煤尘爆炸火焰长度为0,无爆炸性；煤层自燃倾向性煤的吸氧量1.6018cm3g,自然倾向性等级111.自燃倾向性为不易自燃。地温危害不涉及第七节储量及服务年限一、储量工作面长度/m126工业储量/t369968推动长度/m675综合采出率/%95视密度/(t.m3)1.45煤层生产实力/（匕说4.35可采面积/痛85050可采储量/m2351469循环进度/m0.6日循环个数n/个5日生产实力/t1644可服务年限/月7.5第二章采煤方法第一节采煤方法采纳走向长壁分层综采采煤法，装备有MG160/375-WDI型电牵引采煤机，SGZ-630/220刮板输送机、SZB-730/75转载机，P1.Mlooo裂开机,DSJ80402*40带式输送机运输;ZP4000/17/35型支撑掩护式液压支架和ZPG4000/17/35型过渡支架支护顶板（液压系统集中限制式）；采纳全部垮落法处理采空区。其次节巷道布置工作面布置有一条进风（运输）巷、一条回风巷和一条瓦斯尾巷，切眼长126m。工作面进风（运输）巷、回风巷和瓦斯尾巷均为走向布置。进风（运输）巷长750米，11#工字钢支护，上宽3.5米，下口宽3.8米，净高2.7米；回风巷长686米，矿用11#工字钢支护，上口宽2.6米,下口宽3.0米，净高2.4米；瓦斯尾巷长735米，11#工字钢支护，上口宽2.1米，下口宽2.6米，净高2.2米Q附图1:30401综采工作面位置及巷道布置平面图第三节设备布置一、30401综采面主要设备表序号设备型号主要技术参数1采煤机MG160/375-WDT功率：375KW；2刮板输送机SGZ-630/220功率：220KW；3掩护式液压支架ZP4000/17/35100架4桥式转载机SZB-730/75T功率：75KW；5轮式裂开机P1.M1000功率：90KW6可伸缩带式输送机DSJ-8040*2功率：40*2KW7乳化液压泵BRW200/31.5功率：125KW8移动变电所KBSGZY2-T-800(KVA)/10(KV)移变用高压真空开关PBG-100(A10(KV)Y移变用低压爱护箱BBD-800（八）1140V(660V)Y二、MG160/375-WDI采煤机主要参数名称单位参数适合倾角25o（两象限）或W45°（四象限）煤质硬度f4机面高mm1150参考销排高mm422采高范围mm1700-3500机身厚度mm520滚筒中心距mm8804摇臂摇臂长度mm1598(1906)摇臂形式整体弯摇臂行走行走方式摆线轮-销轨无链牵引、沟通变频调速牵引力kN440/264速度m/min6/10滚筒滚简直径nun1600;下切深度mm216；转速r/min35,41配套截深mm600/630滚简宽度mm670/700电机截割部功率KW2*160截割部供电电压V1140牵引功率KW2*25牵引供电电压V380泵站功率KW1*5.5泵站供电电压V1140压统液系流量1./min15.8油箱容量1.77液压泵型号CBK1008-B4F喷雾降尘方式内外喷雾水量1./min200水压Mpa4供水管型号KJP38-100；KJP25-150配套电缆主电缆型号MCP-O.66/1.14-3*95+1*25+4*4电缆夹板型号U-100/145；H-150/180机器重量t25三、SGZ-630/220刮板输送机主要技术参数（工作面）序号名称单位参数1出厂长度m1252输送量t/h4503装机功率kw2*1104链速m/s15电动机电压V660/11406减速器传动比1:29.3627减速器型号6JS-1108电动机型号YBS-IlO9启动器型号QJZ-200/114010中部槽型式铸焊封底式11中部槽规格nun1250*590*25212中部槽联接方式哑铃联接13刮板链规格22*86-C14刮板链型式I中双链紧链方式紧链器15链中心距mm9016破断负荷KN610四、SZB-730/75桥式转载机主要技术参数表序号名称单位参数1设计/制造长度m252输送量t/h6303刮板链速m/s1.334槽宽nun7305功率KW756电动机电压V660/11407转速r/min14808爬坡高度O109刮板连型式边双链10圆环链规格mm18×6411圆环链间距mm60012刮板间距mm64013圆环链破断负荷KN34314中部槽规格（长*宽*高）mm1500×730×19015总重（不含拉移装置）kg14683五、P1.MlOoO轮式裂开机主要技术参数表序号名称单位参数1外型尺寸（长X宽X高）mm3540×1874×16872裂开实力t/h10003最大输入块度mm700×7004最大排出粒度mm3005电动机型号DSB-90型6电动机功率KW907电动机转速r/min14758电动机电压V1140/6609裂开主轴转速r/min37010裂开锤头数个411裂开锤头冲击速度m/s2012大（小）皮带轮节圆直径mm1250/31513V带规格（长X宽X高）SPC-5600814机器总重t13.3六、BRW200/31.5乳化液泵主要技术参数表序号名称单位参数1公称压力MPa31.52公称流量1./min2003电机功率KW1254卸载阀型号WXF2A5平安阀型号WAE125/31.56泵所配乳化箱型号XlORX7外形尺寸（泵带电机、底拖）mm2050×832X10708重量（泵带电机、底拖）Kg16009平安阀出厂调定压力（Mpa）10卸载阀出厂调定压力（Mpa）31.511卸载阀复原工作压力（Mpa）卸载阀调定压力80%-90%12工作介质乳化液（含5%乳化油的中性混合液）七、ZP4000/17/35型支撑掩护式液压支架主要技术参数表名称单位参数支架高度（最低/最高）nun1700/3500宽度（最小/最大）mm1200/1340中心距mm1250初撑力(P=31.5MPa)KN3208支护强度MPa工作阻力(P=38.5MPa)KN4000对底板比压（平均值）MPa1.63泵站工作压力MPa31.5适用工作面倾角O横向20,纵向10通风断面m"25.8移架步距mm600立柱（4个）型式单伸缩+加长杆缸径nun180柱径mm170加长杆mm140初撑力KN802工作阻力KN1000行程mm1800(987+813)推移千斤顶（3个）型式一般、差动缸径mm140杆径mm70推溜力(P=3
