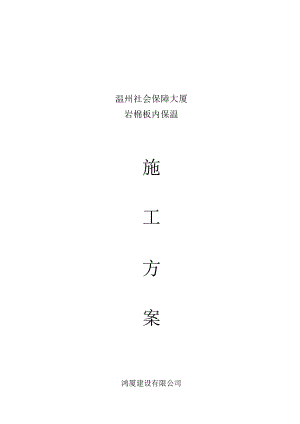

温州社会保障大厦岩棉板内保温施工方案鸿厦建设有限公司2014-11-22目录1工程概况41. 1工程性质4L2工程概况42编制依据43施工准备53.1材料准备53.2机具准备73.3基层准备73.4技术准备84施工工艺流程85施工工艺说明95.1施工准备95.2岩棉板施工作业前提95.3岩棉板及其配套材料进入现场复检要求：95.4基层墙面处理，墙体基面的尺寸偏差应符合下表：107质量保证措施167.1质量承诺服务措施167.2质量检查167.3严把六关167.4技术资料167.5质量控制要点177.6质量控制管理体系178工期保证措施179安全施工保证措施199.1总包方的安全管理措施199.2安全施工措施199.3临电管理制度209.4安全生产技术组织措施219.5防火组织措施219.6电气设备防火措施229.7确保安全技术措施2210文明施工措施2310.1文明施工2310.2环境保护管理2510.3环境卫生管理2511材料管理及节约措施2512环保管理及消防防火措施2613成品保护措施2614施工技术资料管理2715技术节约措施271工程概况1.1 工程性质1.1.1 工程名称：温州社会保障大厘LL2建设单位：温州市人力资源和社会保障局1.1.3施工单位：鸿厦建设有限公司1.1.4监理单位：温州市宏业建设监理有限公司L2工程概况本工程外保温采用点框法粘贴岩棉板做法，根据不同造型可调整岩棉板规格，本工程岩棉板规格为600InnlXI200（900）mm×55mm、，岩棉板容重2120kgn有效粘贴面积率240%；2编制依据1、DB33/1015-200,9浙江省居住建筑节能设计标准2、JGJ144-2008外墙外保温工程技术规程3、GB50411-2013建筑节能工程施工质量验收规范4、JGJ134-2010夏热冬冷地区居住建筑节能设计标准5、GB50176-93民用建筑热工设计规范6、JGJ26-95民用建筑节能设计标准（采暖居住建筑部分）7、GB50210-2001建筑装饰装修工程质量验收规范8、GB50300-2001建筑工程施工质量验收统一标准9、GB50203-2002砌体工程施工质量验收规范10、GB50204-2002混凝土结构工程施工质量验收规范11、02J121-1外墙外保温建筑构造（一）12、2006浙J54外墙外保温构造详图（一）13、GB/T11835-2007绝热用岩棉、矿渣棉及其制品14、GB/T19686-2005建筑用岩棉、矿渣棉绝热制品15、浙江省建筑节能工程施工质量验收规范实施细则16、JG149-2003EPS板薄抹灰外墙外保温系统17、公通字通01046号文件、公消字201165号文件3施工准备3.1 材料准备3.1.1 岩棉干挂饰面做法常用材料的主要性能应满足下列各表指标要求,并在材料进场后施工展开前将由国家法定检测部门出具的检测报告报总包方备案.应报验材料的品种和性能指标及材料包装规格贮运注意事项如下：3.1.1.1 岩棉板主要性能如下表：检验项目单位指标试验方法密度kgm3120GB/T5480直角偏离度mm5GB/T5480平整度偏差mm6附录A质量吸湿率%1.0GB/T5480憎水率%298GB/T10299导热系数W(m,K)WO.040GB/T10295、GB/T10294(仲裁试验)压缩强度kPa240GB/T13480燃烧性能不小于A级GB86241997注：1.“尺寸稳定性”试验：温度(70±2),时间48h,试样尺寸(200+1)mmX(200±l)mm,厚度为样品厚度，试样数量为3块；mm2. “压缩强度”试验：试样尺寸(200+1)mmX(200+1)mm,厚度为样品厚度,试样数量为5块。岩棉板的尺寸及允许偏差单位:长度长度允许偏差宽度宽度允许偏差厚度厚度允许偏差600+10-3500+5-330200-3-391060012006303. LL2塑料膨胀锚栓由螺钉和带圆盘的塑料膨胀套管两部分组成，其中螺钉采用经过表面防锈蚀处理的金属制成，塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯等制作。塑料膨胀锚栓应满足下表性能指标：表9项目单位指标有效锚固深度hefmm225塑料圆盘直径mm>50-160套管外径mm7-10单个锚栓抗拉承载力标准值(C25混凝土基层)kN20.6贮存：无腐蚀介质、空气流动、相对湿度不大于85%的仓库中。运输：避免冲击、挤压、雨淋、受潮及化学品的腐蚀。可按非危险品办理。3.1. 2根据工程量,开工时间，工期要求安排适当的储存场地,搅拌场地.组织好材料进场时间,控制好材料进场数量做好进场记录,数量报总包方确认.做好材料发放记录.收集好每批材料的出厂合格证报总包方验证.配合总包方做好进场材料复验工作确认材料的合格证、检测报告是否齐全，是否与所送材料配套完整。抽检材料单位的重量和体积是否在合理误差范围内。检查包装有无破损。检查材料是否在有效期内。3.2机具准备主要施工工具1）电动搅拌机型号规格：选择转速40060OrPnI,功率大于600队用途：用于搅拌混合砂浆。特点：搅拌均匀，省工省力，节省用料。2）电钻型号规格：功率600IOOW,配套钻头:8cm、IOC瞑用途：钻孔，安装机械锚固件。3）其他机械及工具两米靠尺：测量水平、垂直度、压平岩棉板；吊线：吊线预制基准物；美工刀或楔形锯：手工裁剪或切割岩棉板，裁剪网格布；直尺：测量用；美工笔：记录或作记号用；橡皮锤：敲击机械锚固件；电动吊篮；手推车；铁抹子；阳角抹子；阴角抹子；壁纸刀；塞尺；方尺等。3.3基层准备3.3.1保温施工前应会同相关部门做好外墙验收的确认，外墙面基层的垂直度和平整度应符合现行国家施工及验收规范要求.进行隐蔽施工前应做如下的检查工作.总包方将各大角的控制钢垂线安装完毕，高层建筑钢垂线用经纬仪检验合格。为保证保温工程的质量，减少材料的浪费，本系统要求：基层面干燥、平整，平整度：两米靠尺测定小于4mm误差当基层面不符合要求时，必须采取有效措施进行处理：基层面平整度不合格：用1：3水泥砂浆粉刷找平，养护2-3天。3.3.2混凝土梁/墙面的钢筋头和凸起物清除完毕，墙表面凸起物大于或等于IOmnl时应剔。3.3.3主体结构的变形缝应提前做好处理。3.3.4墙面应清理干净，清洗油渍、清扫浮灰等，旧墙面松动、风化部分应剔除干净。3.4技术准备3.4.1保温施工前施工负责人应熟悉图纸，明确施工部位和工程量按工期要求制定施工方案。3.4.2组织施工队进行技术交底和观摩学习.进行好安全教育。3.4.3作业时环境温度不应低于5,风力应不大于5级，风速不宜大于IOnI/s。严禁雨天施工。外墙面上的雨水管卡、预埋铁件、设备穿墙管道等提前安装完毕，并预留出外保温。3.4.4材料配制保温施工前应指定专人负责材料配制.配制方法如下：3.4.4.1粘结砂浆的配制粘结砂浆：水=(0.23-0.25)：1(重量比)。将干拌粘结砂浆倒入盛有按比例称好清水的容器中，用手提搅拌器或砂浆搅拌机搅拌35分钟后至均匀无结块后，静置5分钟，如有反稠现象，再适当加水至适宜的施工稠度，即可使用。切记：搅拌充分，粘度确保刚粘贴上的岩棉板不下垂，不可加水过多；注意胶粘剂只需加洁净水，不可加入其他添加料如：水泥、砂及其他异物；注意调好的胶粘剂宜在2小时内用完;工作完毕，务必及时清洗干净工具。质量自检：经验观察搅拌好粘结剂均匀、状态良好、稠度适宜。4施工工艺流程基层处理岩棉板粘贴面进行清洁处理岩棉板外墙外保温工艺流程图5施工工艺说明5.施工工艺说明5.1施工准备材料应分类挂牌存放，岩棉板应成捆立放防雨防潮。5.2岩棉板施工作业前提外墙面层的垂直度和平整度应符合现行国家施工及验收规范要求；外窗框已安装完毕，并经验收合格。施工用脚手架必须搭设牢固方可施工。主体结构的各种接缝应提前做好处理；作业时环境温度不应低于施工时遗留在墙上的施工孔洞、废钢筋的应提前处理完毕。墙面的暗埋管线、线盒、预埋件应提前安装完毕，并应考虑到保温层的厚度影响。5.3岩棉板及其配套材料进入现场庭检要求：材料进入现场应检测的内容：见证复试材料的合格证、检测报告是否齐全，是否与所送材料配套。抽检材料单位的重量、规格与合格证标明是否在合理误差范围内0检查包装有无破损，检查材料是否在有效期内。5.4基层墙面处理，墙体基面的尺寸偏差应符合下表：工程做法项目允许偏差，,mm砌体工程墙面垂直度每层5（2m托线板检查）I-"J10m10经纬仪或吊线检查>10m20表面平整度52m直尺和楔形塞尺检查混凝土工程垂直度5m8>5m10全高H/IOOo且30表面平整2m长度85.5粘贴岩棉板（点粘法+胀栓锚固）5.5.1岩棉板的粘贴采用点框法，在岩棉板面四周涂抹一圈粘结剂宽50mm；侧面留50mm宽排气口，间距200-250mm,直径100mm。涂好后立即将岩棉板贴在墙面上，粘贴时应轻柔、均匀挤压，并随时用托线板检验垂直平整，每贴完块板，应及时清除挤出的粘结砂浆。施工步骤1、岩棉板粘贴在墙上后，严禁拍打岩棉板表面。2、岩棉板应水平粘贴，保证连续结合，且上下两排岩棉板应竖向错缝板长1/2。3、一般先从墙拐角（阳角）处粘贴，应先排好尺寸，切割岩棉板，使其粘贴时垂直交错连接，确保拐角处顺垂且交错垂直。4、在粘贴窗框四周的阳角和外墙阳角时，应先弹好基准线，作为控制阳角上下垂直的依据。岩棉板的拼缝不得正好留在门窗口的四角处。5、根据施工图在锚栓安装部位钻孔，如下图所示锚栓的固定方法为，锚固锚栓，横向间隔60cm,竖向间隔30Cnb中间部位横向间隔30Cnb呈梅花型分布，每平方锚栓数量为6个，锚栓打入部位：应把三缝交接处全部打满；锚栓深度：应能打入墙体2.5CIn以下，锚栓应与岩棉板齐平。控制要点 施工时应注意检验砂浆粘接面积不小于40% 粘结砂浆与基层应粘接牢固，不能出现脱落现象。 胀栓要求每平米6个。具体图示质量检查：检查岩棉板整体上布局得当、规范，平整度符合要求，细部处理良好,符合要求。6质量验收6.1 一般规定6.1.1 质量验收应符合建筑工程施工质量验收统一标准GB50300、建筑装饰装修工程质量验收规范GB50210x建筑节能工程施工质量验收规范GB5041K浙江省建筑节能工程施工质量验收规程等相关标准的要求。并应符合第四章所列的各材料的性能指标。6.1.2 材料和配套辅件（材）必须符合设
