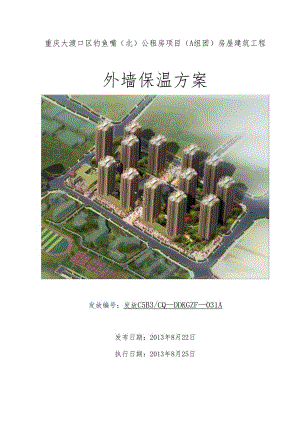

重庆大渡口区钓鱼嘴（北）公租房项目（A组团）房屋建筑工程外墙保温方案发放编号：发放C5B3/CQDDKGZF031A发布日期：2013年8月22日执行日期：2013年8月25日第一章编制说明1. 1编制依据序号名称编号实施日期备注1业主供应的现场施工图2012年2施工组织设计2012年3建筑节能工程施工质量验收规范GB504112007年4建筑装饰装修工程质量验收规范GB502102001年5建筑工程施工质量验收统一标准GB503002001年6外墙外保温建筑构造10J1212010年7无机保温砂浆建筑保温系统应用技术规程DBJ50-103-20102010年8墙体节能建筑构造06J1232006年1.2 编制人员编制人编制时间审批人审批时间陈宗平2013-8-221.3 发放范围项目经理、技术经理、生产经理、商务经理、技术部、工程部、质量部、平安部、综合办公室、机电部、合约部、选购部。第二章外墙保温工程概况本工程位于重庆大渡口区八桥镇公民村，由重庆市公共住房开发建设投资有限公司、北方-汉沙杨婕筑工程设计有限公司设计、重庆兴宇工程建设监理有限公司进行监理、中建五局第三建设有限公司总承包。本项目由13栋高层，1栋幼儿园，2栋多层商业，2栋一层社区用房组成，结构类型框架剪力墙，占地面积60202r112,总建筑面积：289995而。外墙保温面积约14296Irn2。本工程外墙保温系统无机保温浆料。本工程外墙保温做法见下表：部位做法（由内至外）大样图填充墙1（蒸压加气块）220厚蒸压加气块砌体满挂钢丝网20厚1：3水泥砂浆找平层6厚抗裂砂浆压入耐碱玻纤网格布(*I)，:。:o°7,Ay.suO4、。;，及<w220R次l±*快725填充墙2（灰砂砖）200厚灰砂砖砌体10厚界面砂浆30厚无机保温砂浆6厚抗裂砂浆压入耐碱玻纤网格布°。0（由收内）O。0OO3（遥无抬Haoo200联姆雌20丸3叔喊我盯悔耨热桥200厚钢筋混凝土10厚界面砂浆30厚无机保温砂浆6厚抗裂砂浆压入耐碱玻纤网格布"2Z2Z_(*i_律f科蚓珈M6mmm<3CitR*19t4200*Ml20制:3小嫌次早M第三章施工打算3. 1技术打算组织操作小组学习设计图；熟识外墙表面构造，细部节点要求及图；了解所用材料的技术质量要求和施工工艺规定；进行操作技术交底或培训，未经交底或培训不得上墙面进行施工操作。3.2 现场打算1）保温施工人员须持专业上岗证书，保温分包单位资质已报审完毕。2）外墙保温材料应有出厂检验报告（注明生产日期、标号、规格、名称）、出厂合格证，且保温浆料品种、技术性能必需符合设计要求和有关规范、标准的规定。材料进场后需按规范进行见证取样，复检合格后方可运用。3）外保温施工前，外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和质量要求，门窗框或辅框应安装完毕，伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕，并按外保温系统厚度留出间隙。4）吊篮脚手架经各方验收后满意平安要求。5）施工气候条件打算：依据气象预报，选择在无雨，雾，天气进行施工,并要求施工的气温不得低于5t,也不宜高于35七。在5级风及以上时，不得进行施工。6）本工程施工依次按先进行保温部位施工，后进行非保温部位施工。3.3 材料及机具打算材料打算序号材料名称用途1JS界面砂浆无机外保温系统2JS无机保温砂浆3抗裂砂浆4耐碱玻纤网格布5O.8mm厚钢丝网机具打算序号名称规格单位需用数量用途1手提式电动搅拌器台13搅拌干粉砂浆2磅秤台6砂子计算3斗车辆65运输水泥砂浆4毛刷把130界面砂浆层涂刷5靠尺2m把2检验外保温墙面偏差6锥形尺把47垂直检测尺把118直角检测尺把49人货电梯台1310吊篮脚手架台2213.4劳动力打算技工普工杂工每栋劳动力总计2341179134442第四章施工组织4. 1施工目标、质量目标：满意设计和规范要求，分项工程一次性验收合格。、进度目标：在工期节点范围内完成施工任务。、职业健康平安管理目标：杜绝重大火灾事故，杜绝高空坠落、物体打击、触电事故造成的人员死亡，杜绝重大机械事故，杜绝急性中毒事故。杜绝重伤、死亡事故，轻伤年事故频率不超过3%0o、环境目标：尽最大限度降低现场噪声，施工污水排放前进行沉淀净化，土方、材料外运无遗洒，废弃物分类堆放，回收可再利用的废弃物，最大限度节约能源资源。、文明施工目标：确保“重庆市平安文明工地工4 .2施工组织在施工过程中，项目部成立质量限制小组，由项目技术经理、生产经理、质量总监、施工员、专职质量员组成，由技术经理对施工难点进行技术攻关,施工人员全面组织实施施工，专职质量员负责对施工全过程进行质量限制和监督。在施工之前，项目技术经理对项目主要管理人员进行专项方案交底，各施工员依据技术经理方案交底要求及施工工艺及规范要求向各劳务班组进行各分项工程技术交底，同时由各施工员督促各劳务班组长向劳务工人进行具体的技术交底，各项交底必需留有交底记录。4.3施工部署为保证质量，满意设计规范，达到用户要求，选材采纳JS无机保温砂浆。整个施工过程执行样板引路制，先进行样板施工，样板经项目部验收合格后报请监理、业主验收，经监理、业主、认可后方可大面积进行施工。施工打算：全部材料按项目上报的材料支配进场并按验收规范的要求取样送检，合格后方可运用；工程所需材料依据进度支配，提前打算，保证材料的数量和质量。施工前，项目施工员必需具体的熟识图纸，了解施工做法。施工起先前，全部进场材料须经材料部、工程部、质量部、现场监理工程师验收合格后方能进场运用。其中须要送检材料须在复检合格厚才能用于施工。第五章施工工艺与施工方法5 .1外墙保温施工工艺基层处理、验收一吊垂线、套方、弹抹灰厚度限制线（块）一做灰饼、冲筋一涂刷界面砂浆一配置保温砂浆一保温砂浆施工一保温砂浆养护一保温层验收f弹分格线、安装分格槽等一抹底层抗裂砂浆一铺耐碱玻纤网一抹面层抗裂砂浆一验收6 .3施工方法基层处理砌体墙面和混凝土墙面必需干燥、无污染物、及阻碍黏结的物质。基层处理应填塞好墙体各种管洞、对螺杆洞进行清孔后分两遍用细石於填塞，以防止外墙渗水。对突出结构以及爆模的舲进行剔打，保证大面平整，对主体结构校缺陷进行修补完成后，并在不同界面挂30Omnl宽钢丝网，钢丝网直径为0.8mm。本工程外墙若采纳蒸压加气块气体应满挂钢丝网后才能进入下一道工序。外墙打巴每层首先用2m检测尺检查墙面平整度，用2m托线板检查墙面垂直度.在距楼层顶部约IOCm,同时距大墙阴/阳角约IOCnl处，依据大墙角已挂好的钢垂直限制线厚度，用界面砂浆粘贴5cmX5cm灰饼作为标准贴饼。待标准贴饼固定后，在两个标准贴饼间拉水平限制线，具体做法为将带小线的小圆钉插入标准贴饼，拉直小线，使小线比标准贴饼略高Imnb在两贴饼之间按1.5m间隔水平粘贴若干标准贴饼。用线坠落垂直线在距楼层底部约10cm,大墙阴/阳角IOCnl处粘贴标准贴饼，（楼层较高时应两人共同完成）之后按间距1.5cm左右沿垂直方向粘贴标准贴饼。每层贴饼施工作业完成后水平方向用25m小线拉线检查贴饼的一样性，垂直方向用2m托线板检查垂直度，并测量灰饼厚度，做记录。界面砂浆层采纳专业的界面砂浆质量协作比：界面砂浆：水=1：0.25进行配料，拌制成界面砂浆。用涂料滚刷将界面砂浆匀称地涂刷于基层墙面，保证墙面满涂，留意界面砂浆层施工厚度需满意设计要求，必须要留意界面剂的匀称性，杜绝有些部位漏涂现象。无机保温浆料保温层施工方法：1）界面砂浆待干燥后即可进行保温浆料的施工。2）采纳30mm厚无机砂浆保温层，浆料采纳现场搅拌机配制，当局部位置保温厚度超过30mm后，热镀锌电焊网进行加强，并用塑料锚栓将其固定在基层墙体上。3）保温浆料应分层施工，第一遍无机浆料抹灰厚度宜限制在15T8mm左右，随后无机保温浆料抹灰厚度宜限制在12T5mm左右，分层抹至设计保温层厚度。无机保温砂浆采纳鱼鳞状舔抹，不宜来回拉抹。阴角部位宜从外向内抹，各边角部位用力压实，按线角标准施工、门窗口必需抹压至门窗框根部。保温砂浆抹灰时应从上到下，从左到右,应压实。保温层抹灰抹到与标准贴饼相平,约等2小时后再用大杠在墙面上来回搓抹，去高补低，最终再用铁抹子压实一遍,使表面平整,厚度一样。4）保温砂浆施工时要刚好收集落地灰，落地灰在2h内搅拌后即可运用。5）保温砂浆施工完成后应按检验批的要求作相应的质量检验，做好隐藏检查验收记录。抗裂砂浆爱护层1）待保温层施工完5天左右且保温层厚度、平整度隐藏验收合格以后,方可进行抗裂层施工。2）在建筑物首层、门窗洞口、装饰缝、阳角等部位，应增加一层耐碱玻璃纤维网布作加强层。3）按协作比搅拌抗裂砂浆，留意砂浆随搅拌随用严禁运用过时灰。4）抹抗裂砂浆时，抗裂砂浆厚度限制在6mm。抹完宽度、长度相当于网布面积的抗裂砂浆后应马上运用铁抹子将耐碱网格布压入砂浆中。网布之间搭接宽度不应小于100mm,并不得使网布褶皱、空鼓、翘边。搭接处要充溢砂浆，严禁干搭。最终要沿网格布纵向用铁抹子再压一遍收光，网格布压入程度以可见暗露网眼，但表面看不到袒露网布为宜。5）阴角处耐碱网格布要压茬搭设，其宽度2200mm,阳角处也应双包角压茬搭接，其宽度2200mm。详外墙保温隔热建筑构造图集（一）DJBT-01304J006o6）大面积铺贴网格布之前，在门窗洞口周边现满铺一道20Onml宽的网格布，并在每个角处应沿45度角双向先贴一道网格布（200×300mm）o阴阳角铺贴网格布时，事先预制直角网片，宽度为200X200mm。如下图所示：洞口四角附加耐碱玻纤网格布（标准网）洞口四角附加耐碱玻纤网格布7）网布铺贴要紧贴墙面保证平整，无褶皱，砂浆饱满度达到100%不应出现大面积露布之处，大墙面要抹平、找直，保持阴阳角处的方正和垂直度。抗裂砂浆面层必需平整。抗裂面层角口处须做压平修整时，可在表面用毛刷适量刷水在进行压光作业可以有效的防止灰浆粘抹子，窗台口处要平直，不得有毛刺，窗口阴角应用阳角抹子赶压修整顺直。待抗裂层处凝后达到肯定强度时适当的浇水养护，以保持浆体表面不出现发白现象为标准。8）抗裂砂浆抹完后，严禁在此层面上抹一般水泥砂浆腰线、口套线或刮涂刚性腻子。9）抗裂层施工完成后应按检查批的要求对工程质量进行全面检查，在自检查合格的基础上，整理好施工质量记录报总包方和相关方进行隐藏检查验收。耐碱玻纤网格布（涂料面层）按以上要求将涂塑耐碱玻纤网格布压入抗裂砂浆。玻纤网格布质量技术性能如下：项目指标单位面积质量（gm2）>130耐碱断裂强力（经、纬
