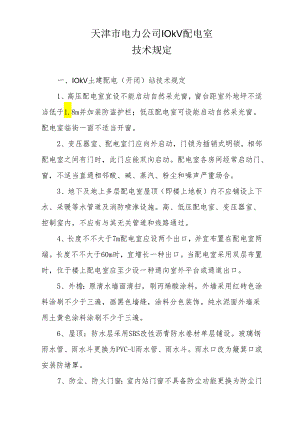

天津市电力公司IOkV配电室技术规定一、IOkV土建配电（开闭）站技术规定1、高压配电室宜设不能启动自然采光窗，窗台距室外地坪不适当低于1.8m并加装防盗护栏；低压配电室可设能启动自然采光窗。配电室临街一面不适当开窗。2、变压器室、配电室门应向外启动，门锁为插销式明锁。相邻配电室之间有门时，此门应能双向启动。配电室各房间经常启动门、窗，不适当直通相邻酸、碱、蒸汽、粉尘和噪声严重场合。3、地下及地上多层配电室屋顶（即楼上地板）内不应铺设上下水、采暖等水管道及消防喷淋设施。高、低压配电室、变压器室、控制室内，不应有与其无关管道和线路通过。4、长度不不大于7m配电室应设两个出口，并宜布置在配电室两端。长度不不大于60m时，宜增长一种出口。当配电室采用双层布置时，位于楼上配电室应至少设一种通向室外平台或通道出口。5、外檐：原清水墙面清扫，刷丙烯酸涂料，外墙采用红砖色涂料涂刷不少于三遍，画黑色墙缝，涂料分色装饰。纯水泥面外墙采用土黄色涂料涂刷不少于三遍。6、屋顶：防水层采用SBS改性沥青防水卷材单层铺设。玻璃钢雨水管、雨水斗更换为PVC-U雨水管、雨水斗。雨水口改为簸箕口或安装防堵罩。7、防尘、防火门窗：室内站门窗不具备防尘功能更换为防尘门窗，门窗锈蚀严重进行除锈刷漆或更换。门窗框尺寸及偏差、门窗构造与装配、焊接规定、门窗外观、防渗漏性能、力学性能符合设计原则。8、配电室和各辅助房间内墙表面应抹灰刷白，站内墙面刷（喷）浆三遍（白）。地（楼）面宜采用铺瓷砖（50Omnl*50OmnI）或水磨石地面并镶嵌铜条，地面平整、清洁，无裂痕。电缆沟盖板更换为轧花钢板或无机复合盖板。9、变压器室、配电室等应设立防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内设施。加装防鼠挡板，高度不低于40Omnb里外封堵进出线电缆沟。10、土建室内站照明设备，设立具备照明、维护功能低压电源配电箱，多台配电变压器配电站，应考虑具备低压互投功能。低压电源配电箱应设立在运营维护通道入口处，其电源线宜采用25平方*4芯电缆。出线规格符合室内用电规定。室内应恰当预留电源插座。配电站应配备长寿命室内照明装置及应急照明装置。其敷设应遵循配电站内设备上方（屋顶），不应布置灯具和敷设线路原则。Ih变压器室宜采用自然通风与强制排风组合方式。夏季排风温度不适当高于45,进风和排风温差不适当不不大于15,并应在通风百页窗室内侧加装以便更换防尘过滤网。强制机械通风装置应装有自动温控装置，其通风管道应采用非燃烧材料制作且满足环境噪声规定。当周边环境污秽时，宜加空气过滤网。12、配电室变压器2台及如下应装设功率为3匹空调一台，2台以上应装设功率为5匹空调一台。13、配电室配备温度计、湿度计，加装消防报警装置。14、室内站为双扇门左扇标有站号，右扇标有文字标不;单扇门标有站号。标记方式详见配电站标示规范。15、接地网规定。15.1IOkV中性点绝缘系统：配电站主体接地网工频电限值不大于4欧姆。15.2IOkV中性点小电阻接地系统：配电站主体接地网工频电阻值不大于05欧姆；台区内低压重复接地体接工频电阻不大于4欧姆；建筑物低压电源进线处接地体应与建筑物保护性接地网进行可靠连接，每栋建筑物应不少于一种连接。15.3为减少接触电势和跨步电压，视地势条件，土建站基本外延应做0.8-1.Om散水，散水材料可采用沥青混凝土或中碎石混凝土,厚度不不大于150mmo16、IOkV电缆走向牌标记：SF6高压柜在柜门正中距门上沿15Omnl处安装（拉钾）铭牌库，库内放置高压电缆铝质走向牌，走向牌注明线号、走向、型号、长度（电缆走向牌尺寸为100x60mm,采用单面胶红色黑体字）。高压柜盘面及高压电缆头清洁，表头、信号灯、盘后灯齐全有效。17、低压电缆走向牌标记：低压柜中电缆铝质走向牌一律悬挂在柜内低压电缆上，走向牌注明线号、走向、型号、长度（电缆走向牌尺寸为100X60mm,采用黑色黑体字）。低压柜盘面及低压电缆头清洁，表头、信号灯齐全有效。18、配电站接线图：站内高压室内无设备墙面距地1.5米设立高、低压接线图框（A3尺寸）2个，宜横向放置。框体材质采用有机玻璃，背面附有巡视记录，方式图设有粗、细两道边框，底某些别列有站型、面积、建站日期、运营负责人。高压图绘制高压主接线，低压图绘制低缆网主接线并标注低压开关箱位置。接线图字体：黑体字，字号为初号；数字字体为罗马字体，字号为3号；其他字体均为黑体，字号为2号。巡视记录纸张大小为A4,巡视记录为表格式，分别设有巡视日期、巡视人、巡视内容、发现问题、备注、改造日期及现场负责人姓名。巡视记录字体：标题字体为黑体,字号为2号，表格内字体为黑体，字号为4号，行数为20行。19、配电站高压开关室内设立带有开关型号标记操作工具放置架。配备其他必备安全工器具及办公用品。20、IOkV电缆终端头采用冷缩预制式户内终端头，电缆底板配密封盖和带支撑架大小相宜电缆夹。电缆底板和门前框可以拆下，以便电缆安装。21、IOkV环网柜面板带电显示装置及核相装置齐全有效，高压进出线间隔安装面板嵌入式全功能故障批示装置，故障批示装置应具备故障信号输出遥信接点。22、变压器安装遮栏应满足配电变压器运营巡视及检修规定。遮栏高度不低于1.7米，构造为40X40拉板网（红色边框白色网，网孔40mmX6mm）。遮栏应堵住高压通道，低压侧留有运营通道。23、变压器一次侧经母线架与50mm2铜线软连接，二次侧采用185mm2><2编织铜线软连接。二、安全工器具序号名称规格单位数量1绝缘手套IOKV副12绝缘靴IOKV双13验电器IOkV个14验电器380V个I5警告牌（禁止合闸，有人工作）200mm×160mm块36警告牌（在此工作）200mm×160mm块37警告牌（止步，高压危险）20011un×160三块38暂时围栏3m柱柱49墙上固定应急灯长寿命应急照明个1个/10平米IO绝缘垫依照需要配备（柜前、柜后）11人字梯个112干粉灭火器妹g个4个/50平米13灭火器架子个1个/4个灭火器三、办公用品序号名称规格单位数量1办公桌1400mm×700mm个12办公椅把13安全工具柜1800mm×900mm个14文献柜1800mm×900mm个15配电室接线图（A3、配镜框）详细附后个16吸尘器1500W个17线车50m×2.5mm个18水桶个19墩布把210扫帚把211簸箕个112惮子个113配电室标示牌（不锈钢）详细附后个114柜式空调2台变压器/2.5匹台115潜水泵台1四、配电站标记规范（一）土建配电站站号标记规范方案一1、室内站为双扇门1.l室内站高压间左扇门，距门下端上返1.6米处中央用白色油漆打底。尺寸为600x200mm,站号刷在白漆中央。站号字体采用黑体，尺寸为100XlOOnln1,字间距为30mm。白漆上方100mm处中央钾焊国网公司天津电力公司VI统一标记牌（不锈钢），尺寸为600x40Onln1。1.2室内站高压间右扇门，距门下端上返1.6米处中央印有四行红色警示语：高压危险请勿接近禁止堆物禁止粘贴。字体采用黑体，字体大小为80x8Omm,字间距为40mm,行间距为30mmo1.3室内站低压间及变压器左扇门，距门下端上返1.6米处中央刷黑体字（尺寸为100X100nInl）站号。2、室内站为单扇门2.1距门下端上返1.4米处中央印有红色警示语：高压危险请勿接近上返100mm用白色油漆打底。尺寸为6000x200mm,站号刷在白漆中央。站号字体采用黑体，尺寸为100X100mnb字间距为30mm。白漆上方100nInI处中央钾焊国网公司天津电力公司VI统一标记牌（不锈钢），尺寸为600x400mmo（二）土建配电站站号标记规范方案方案二：1、室内站为双扇门1.I室内站高压间左扇门，距门下端上返1.6米处中央用白色油漆打底。尺寸为600x200mm,站号刷在白漆中央。站号字体采用黑体，尺寸为100XlOomn1,字间距为30mm。左扇门门体左侧距地1.8米处钾焊国网公司天津电力公司Vl统一标记牌（不锈钢）,尺寸为600x400mm。1.2 室内站高压间右扇门距门下端上返1.6米处中央印有四行红色警示语：高压危险请勿接近禁止堆物禁止粘贴。字体采用黑体，字体大小为80x8Omnb字间距为40mm,行间距为30mmo1.3 室内站低压间及变压器左扇门，距门下端上返1.6米处中央刷黑体字（尺寸为100XloOmm）站号。2、室内站为单扇门2.1 距门下端上返1.4米处中央印有红色警示语：高压危险请勿接近上返100mm用白色油漆打底。尺寸为6000x200mm,站号刷在白漆中央。站号字体采用黑体，尺寸为100X100mnb字间距为30mmo2.2 门体左侧距地1.8米处钾焊国网公司天津电力公司VI统一标记牌（不锈钢），尺寸为600x450mmo四、标记牌图例:滨海供电公司配电设备标准管理标示牌j½is三fi±挂佛受翅触口上赧电室嫡髀上挂场变或环网箱或开闭站酸电室门上电集标签盒联络开关福3401012512不翻J圭在高压蛾两赚总头上4120-J-IIoKV:147螭自：fl2700018F11'、至:福2706明开关电解号:YJYn-3×240j蛾M：19(M贴在变电跳压母联柜匕445注:材质为不懒，字体为蚀刻工艺配电室标示牌（不锈钢）：采用国家电网公司天津电力公司视觉辨认系统统一标记。门体左侧距地1.8米处钾焊国网公司天津电力公司Vl统一标记牌（不300A.A：国家电网StateGrid滨海供电公司*小区1*配电室600锈钢），尺寸为600x450mmo配电室接线图：站内高压室内无设备墙面距地1.5米设立高、低压接线图框（A3尺寸）2个，宜横向放置。框体材质采用有机玻璃，背面附有巡视记录，方式图设有粗、细两道边框，底某些别列有站型、面积、建站日期、运营负责人。高压图绘制高压主接线，低压图绘制低缆网主接线并标注低压开关箱位置。接线图字体：黑体字，字号为初号；数字字体为罗马字体，字号为3号；其他字体均为黑体，字号为2号。
