10kV电力电缆预防性试验作业指导说明书.docx

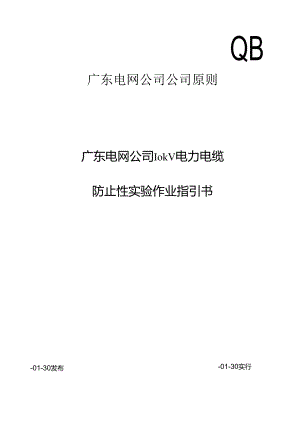

QB广东电网公司公司原则广东电网公司IokV电力电缆防止性实验作业指引书-01-30发布-01-30实行广东电网公司发布防止性实验是及时发现电力设备缺陷、防范电力设备事故、保证电力系统安全运营有效手段，是电力设备运营和维护工作中必不可少一种重要环节。为了强化一次设备防止性实验工作，规范防止性实验现场作业，广东电网公司组织编制防止性实验原则化作业指引书，指引基层班组开展防止性实验工作。作业指引书编写在参照国标、行业原则、南方电网原则及有关技术规范、规定基本上，充分考虑了广东电网公司实际状况。本作业指引书对IOkv电力电缆防止性实验工作操作环节、技术要点、安全注意事项、危险点分析等方面内容进行了详细规范，用于指引IokV电力电缆防止性实验工作。本作业指引书由广东电网公司生产技术部提出、归口并解释。本作业指引书起草单位：广东电网公司佛山供电局。本作业指引书起草人：卢耀武、赵继光、李中霞、邹永良、杜键敏、冯建强、孔繁锦、郭文辉、刘协强。1范畴错误!未定义书签。2规范性引用文献错误!未定义书签。3支持文献错误!未定义书签。4术语和定义错误!未定义书签。5安全及防止办法错误!未定义书签。6竹-'IIlf隹VjT错误!未定乂书签。7作业周期错误!未定义书签。8工期定额错误!未定义书签。9设备重要参数错误!未定义书签。10作业流程错误!未定义书签。11作业项目、工艺规定和质量原则错误!未定义书签。12作业中也许浮现重要异常现象及对策错误!未定义书签。13作业后验收与交接错误!未定义书签。附录AIOkV电力电缆实验记录错误!未定义书签。附录BIOkV电力电缆局部放电实验记录错误!未定义书签。1范畴本作业指引书合用于IOkV电力电缆防止性实验工作。2规范性引用文献下列文献中条款通过本作业指引书引用而成为本作业指引书条款。凡是注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版均不合用于本原则，凡是不注日期引用文献，其最新版本合用于本作业指引书。GB50150-电气装置安装工程电气设备交接实验原则D1.409-1991电业安全工作规程（电力线路某些）D1./T664-带电设备红外诊断应用规范D1./T474.1-现场绝缘实验实行导则绝缘电阻Q/CSG10005-电气工作票技术规范（线路某些）Q/CSG10007-电力设备防止性实验规程3支持文献电力电缆出厂实验报告电力电缆交接实验报告电力电缆使用阐明书历次实验报告安全生产风险管理体系4术语和定义4.1防止性实验：为了发现运营中设备隐患，防止事故发生或设备损坏，对设备进行检查、或监测，也涉及取油样或气样进行实验。5安全及防止办法5.1安全办法5.1.1停电实验须填写配网第一种工作票，多点作业应使用线路作业分组派工单。红外测温、带电测试应按关于规定做好风险评估和控制办法。5.1.2实验负责人应由有经验人员担任，开始实验前，实验负责人应对全体实验人员详细布置实验中安全注意事项。5.1.3 实验需要断开电缆头时，拆前应做好标记，接后应进行检查，电缆对侧应有专人看护。5.1.4 实验装置金属外壳应可靠接地；高压引线应尽量缩短，必要时用绝缘物支持牢固。5.1.5实验现场应装设遮栏或围栏，向外悬挂“止步，高压危险！”标示牌，并派人看守。5.1.6上杆、塔前，应先检查登杆工具，如脚扣、升降板、安全带、梯子等与否完整牢固。5.1.7进行绝缘实验时，被试品温度不应低于+5,应在良好天气下进行，且空气相对湿度普通不高于80%o5.1.8实验需加高压时，加压前必要认真检查实验接线与仪表开始状态，对的无误，告知关于人员撤离到安全区域，并获得实验负责人允许，方可加压。加压过程中应有人监护并呼唱提示。高压实验工作人员应穿绝缘鞋，在所有加压过程中，应精力集中，不得与她人闲谈，随时警戒异常现象发生。5.1.9变更结线或实验结束时，应一方面断开实验电源，放电，并将升压设备高压某些短路接地。5.1.10实验结束时，实验人员应拆除自装接地短路线，并对被试设备进行检查和清理现场。5.1.11 路边作业需按照安规规定设立交通警示标志，工作班成员须穿反光衣，交通要道须设专人监护，指挥车辆行人通过。5.1.12 野外作业须做好防止动物伤害安全办法。5.2危险辨识、风险评估和控制办法危险辨识、风险评估和控制办法见表1。表1危险辨识、风险评估和控制办法序号危害类别危害名称控制办法1行为危害安全办法局限性1）工作负责人应在值班人员带领下核算工作地点、任务，拟定现场安全办法满足工作规定。2）工作负责人应在开始工作前向全体工作成员交待清晰工作地点、工作任务、接地线装设位置，检查安全围栏和标示牌等安全办法，特别注意与临近带电设备安全距离。2物理危害高压触电1）工作人员应远离开关后再告知操作人员合闸。2）实验时在开关一侧挂接接地线或合上接地刀。3）在加压之前清理无关人员，同步对工作构成员交代安全注意事项。4）加压过程中设专人监护，并呼唱提示。5）加压结束后，确认试品已降压、放电、接地后，再进行更换结线工作。6）发电机本体须可靠接地，发电机应有漏电保护装置，序号危害类别危害名称控制办法使用专用插头，禁止使用导线直接插入电源取电源。3环境危害带电距离局限性1）工作人员应注意现场环境，禁止跨越安全围栏。2）搬运仪器、工具、材料时与带电设备应保持足够安全距离。2）高压实验引线必要与被试品连接牢固，对接地体保持足够安全距离，必要时采用绝缘胶带固定，防止松脱掉下。3）移动实验引线时，必要加强监护，注意与临近带电体保持足够安全距离。4行为危害高处坠落1）操作过程应设专人监护。2）在杆、塔上工作，必要使用安全带和戴安全帽。安全带应系在电杆及牢固构件上。系安全带后必要检查扣环与否扣牢。在杆塔上作业转位时，不得失去安全带保护。5物理危害高处坠物伤人杆上人员应防止掉东西，使用工具、材料应用绳索传递，不得乱扔。杆下应防止行人逗留。6物理危害实验设备缺陷D出发工作前应检查实验设备与否齐备、完好，与否在有效期内，对所需工器具应逐个清点核对。2）在引接电源前用万用表测量电源电压与否符合实验规定。7行为危害现场漏掉工具工作负责人在实验工作结束后进行认真检查，确认实验引线和暂时接地线已拆除，现场无遗留工具、实验用短接线和杂物。8环境危害扎脚、摔伤1）实验时穿工作服，佩戴安全帽，禁止穿凉鞋、拖鞋。2）户外作业、过沟，走山道时防止摔伤，不走险路。6作业准备6.1 工作人员准备6.1.1 电气实验人员普通不得少于4人，其中工作负责人应由中级工及以上人员担任。6.1.2 专业技术规定：通过高压专业培训，掌握IOkV电力电缆构造原理及有关实验仪器使用,熟悉本作业指引书。6. 2资料准备（1）实验规程：Q/CSG10007-电力设备防止性实验规程。（2）电缆沿布图。(3)本作业指引书。(4)历次实验报告。(5)实验记录。6.3仪器及工具准备仪器及工具准备见表2o表2仪器及工具准备序号名称数量备注1实验警示围栏若干2标示牌(涉及交通警示牌)若干3安全带若干4脚扣若干5IOkV绝缘手套若干6绝缘放电棒1支7反光衣若干8线路接地线若干9IokV验电器若干10万用表1只11便携式电源线架若干带漏电保护器12绝缘操作杆若干13温湿度计1只14照明灯具若干15计算器1个16工具箱1个17电缆盖板启动工具1个18实验测试线(绝缘导线、接地线等)若干19兆欧表2台500V>250OV或500OV20串联谐振装置1台21红外测温仪1台序号名称数量备注22震荡波测试装置1套23实验记录若干作业周期及规定见表3。表3作业周期及规定序号项目周期规定阐明1红外测温每年1次或以上。按D1./T664-带电设备红外诊断应用规范执行。1）用红外测温仪或红外热像仪测量。2）发现异常状况时恰当增长检测次数。3）结合运营巡视进行。2外护套绝缘电阻必要时。每千米绝缘电阻值不低于0.5Mo1）采用500V兆欧表。2）对外护套有引出线者进行。必要时，如：怀疑有故障时。3主绝缘绝缘电阻1）新做终端或接头后。2）必要时。每千米不不大于100OMo采用250OV或5000V兆欧表。必要时，如：怀疑有故障时。4主绝缘交流耐压实验必要时。推荐使用频率20Hz300HZ谐振耐压实验。实验电压1.6Uo;时间5min01）必要时，如：怀疑电缆有故障时。2）对于运营年久（如5年以上）电缆线路，可采用较低电压或较短时间，在考虑电缆线路运营时间、环境条件、击穿历史和实验目后，协商拟定实验电压和时间。必要时，如：怀疑有故障时。5局部放电检测1）停电时间超过8小时电缆线路，1年内1次。2）必要时。按有关检测设备规定，或无明显放电信号。可采用振荡波、超低频等检测办法必要时，如：怀疑有故障时。8工期定额本项作业工作时间为0.5天/条，不涉及设备停送电及其他因素导致延误时间。9设备重要参数设备重要参数见附录Ao图1作业流程图11作业项目、工艺规定和质量原则11.1实验前准备工作实验前准备工作见表4。表4实验前准备工作序号工作内容操作及工艺风险和质量控制点控制办法1查看现场工作负责人在运营人员带领下进入工作现场，查看现场安全办法与否满足工作规定，并办理允许手续。现场安全办法与否满足工作规定。工作负责人应在值班人员带领下检查工作地点、已拉开隔离开关、已合上接地开关等状况依照标示牌及图纸资料，核查、确认被试电缆位置。2装设保护接地线1）工作票允许后，在工作地点两侧装设保护施工人员安全接地线。2）按线路操作票装设工作地点保护接地线。.3）在户外终端将线路可靠接地。1）位置与否对的。2）接地线与否接触良好。3）装设顺序。1）填写对的且经审核合格操作票。2）装设接地线时需一人操作一人监护，监护人员需认真检查接地线装设状况。3）使用专用接地线，并检查接地良好。3现场安全、技术办法交底各工作构成员列队，工作负责人宣读工作票上工作内容和安全办法，并交待现场安全办法及注意事项。工作任务和安全办法交待与否详尽、清晰。工作负责人应在开工前向全体工作成员交待清晰工作地点、工作任务、暂时保护接地线装设位置，检查安全围栏和标示牌等安全办法，特别注意与临近带电设备安全距离。4实验准备1）搬运仪器、工具、材料等。2）在实验现场四周装设实验专用警示围栏。3）可靠连接实验所需接地线。4）抄录被试电缆各项原始数据。5）记录
