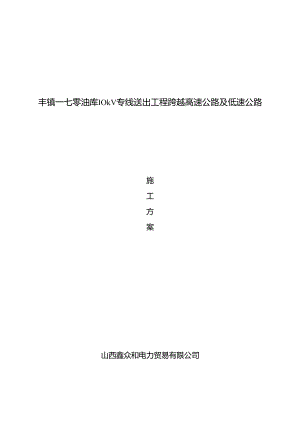

丰镇一七零油库IOkV专线送出工程跨越高速公路及低速公路施工方案山西鑫众和电力贸易有限公司03月批准：年月日审核：年月日编写：年月日总则（4）第一章工程简介（4）第二章组织措施（4）第三章技术措施（7）第四章安全措施（13）第五章安全事故事件应急预案（16）总则1、QOkV及如下架空配电线路设计技术规程(D1./T5220-20)2、架空送电线路导线及避雷线施工工艺规程(SDJ22687)3、电气装置安装工程35kV及如下架空电力线路工程施工及验收规范(GB50173-92)4、高压绝缘于瓷件技术条件(GB77287)5、都市中低压配电网改造技术导则(D1./T599-1996)6、电力建设安全工作规程(架空电力线路部分，D1.5009.2一)7、建设工程施工管理规范GB/T50326-8、工程建设强制性条文：电力工程部分9、电力建设工程重点项目质量监督检查典型大纲10、国家电网公司输变电工程施工工艺示范手册11、国家电网公司输变电工程原则化施工手则12、输变电工程建设原则强制性条文实行管理规程(国家电网科O642号)13、内蒙古乌兰察布中心城区总体规划(-»>14、内蒙古电力公司都市中。低压配电网建设和改造的技术经济原则15、电力建设安全工作规程(架空电力线路部分)(DC5009294)16、跨越电力线路架线施工规程(D1.5106-1999)第一章工程简介，1.1 本工程为丰镇车IOkV专线送出工程。本线路由丰镇市北HOkV变电站IOkV配电室915备用间隔出线送至内蒙古储藏物资管理局一七零处院外终端。线路全长3.857km,其中架空敷设3.255km,电缆敷设0.602km,(其中电缆穿越铁路部分由铁路部门负责)。1.2 该线路工程G28-G29处跨越G55高速公路(集宁一丰镇段409km+226m)1处，该跨越档为耐张线档，跨越档距180米，交叉角为31°1'12；G7-G8处跨越低速公路(丰镇一凉城段)1处，该跨越档为耐张线档，跨越档距109米，交叉角为52°1'31"。线路导线采用JK1.YJTO/95型架空绝缘导线，在跨越高速处采用J1./G1A-95/15裸导线。第二章组织措施：一、施工人员分派及职责1、人员分派及职责2、施工人员的职责2.1、 项目经理职责：、贯彻执行国家和上级有关质量、安全健康和环境管理的方针、政策、法规及公司的各项管理规章制度和决策。组织编制本工程安全健康和环境措施，经批准后组织实行。、全面负责工程项目施工的进度、质量、安全、成本及文明施工、环保等组织管理、协调检查、监督考核工作。保证施工现场具有完善的安全文明施工条件。、主持本工程每月一次的安全例会和安全文明施工检查，主持或参与安全施工的调查和解决工作。、科学组织和管理工程项目施工的人、财、物等各项资源，协调各分包单位之间关系，及时解决施工中浮现的问题，保证工程合同的有效履行，提高综合经济效益。、组织制定项目经理部各管理人员的管理职责和各项规章制度，搞好与公司机关各职能部门的业务联系，定期向公司经理报告工作状况。、严格遵守财经制度，加强财务、预算管理，做好工程成本控制。、负责与业主、监理及地方部门的）联系协调工作。2.2、 项目技术员职责：、技术员应熟悉图纸、有关规范、原则及施工技术操作规程等；、技术员应对自己的本职工作认真负责，严格服从主管部门或领导的工作安排；、技术员应将施工中发现存在的技术、质量问题及时报告主管部门或领导；、做好工作日记，认真并规范的填报有关技术登记表；、加强自身业务学习，做好课本理论与工作实践的结合；、加强自身修养，树立公司形象。2.3、 现场安全员职责：、监督、检查本单位施工场合的安全文明施工状况和职工的作业行为。有权制止和惩罚违章作业和违章指挥行为；有权根据现场状况决定采用安全措施或设施；对严重危及人身安全的施工，有权指令先行停止施工，并立即报告领导研究解决。、参与本单位重要施工项目和危险性作业项目动工前的安全交底，并检查动工安全文明施工条件，监督安全施工措施的执行。、参与本单位安全工作例会和生产调度会，协助单位领导布置、检查、总结安全文明施工工作。、协助本单位领导布置与检查每周安全日活动；监督检查班组每天的“三交”（交任务、交安全、交技术）“三查”（查衣着、查“三宝”、查精神状态）站班会。、对本单位施工现场和安全卫生责任区内文明施工、环保、环境卫生、成品保护措施执行状况以及生活卫生於J管理进行监督、检查。、负责本单位施工机械（机具）和车辆交通安全监督工作。、督促并协助本单位有关人员做好职业防护用品、用品和重要工器具的定期实验、鉴定工作。、参与工程项目部安监部门组织的安全专业检查，参与安全员工作例会。、负责对班组安全文明施工进行考核与奖惩。、协助本单位领导组织人身轻伤事故、记录事故中严重未遂事故的调查解决工作。2.4、 技术工安全职责：、学习有关基建安全工作的规程、规定、制度和措施，自觉遵章守纪，不违章作业。、对的使用安全防护用品、用品，并在使用迈进行可靠性检查。、施工项目动工前，认真接受安全施工措施交底，并在交底书上签字。、作业前检查工作场合，做好安全防护措施，以保证不伤害自己，不伤害她人，不被她人伤害，下班前及时打扫整顿作业场合。、不操作自己不熟悉的或非本专业使用的机械设备及工器具、爱惜安全设施，未经工地专职安全员批准,不得拆除或挪用安全设施。、施工中发现不安全问题应妥善解决或向上级报告。对无安全施工措施和未经安全交底的施工项目，有权回绝施工并可越级报告；作业人员有权对施工现场的作业条件、作业程序和作业方式中存在H勺安全问题提出批评、检举和控告，有权回绝违章指挥和强令冒险作业；有权制止她人违章；在施工中发生危及人身安全的紧急状况时，作业人员有权立即停止作业或者在采用必要的应急措施后撤离危险区域。、认真参与安全活动，积极提出改善安全工作的建议。、发生人身事故时应立即急救伤者，保护事故现场并及时报告；调查事故时必须如实反映状况；分析事故时应积极提出改善意见和防备措施。二、现场施工安全人员组织措施1、施工力量的配备表：2、施工人员的职责2.1、现场安全员职责：、监督、检查本单位施工场合的I安全文明施工状况和职工的作业行为。有权制止和惩罚违章作业和违章指挥行为；有权根据现场状况决定采用安全措施或设施；对严重危及人身安全的施工，有权指令先行停止施工，并立即报告领导研究解决。、参与本单位重要施工项目和危险性作业项目动工前的安全交底，并检查动工安全文明施工条件，监督安全施工措施H勺执行。、参与本单位安全工作例会和生产调度会，协助单位领导布置、检查、总结安全文明施工工作。、协助本单位领导布置与检查每周安全日活动；监督检查班组每天的“三交”（交任务、交安全、交技术）“三查”（查衣着、查“三宝”、查精神状态）站班会。、对本单位施工现场和安全卫生责任区内文明施工、环保、环境卫生、成品保护措施执行状况以及生活卫生的管理进行监督、检查。、负责本单位施工机械（机具）和车辆交通安全监督工作。、督促并协助本单位有关人员做好职业防护用品、用品和重要工器具的定期实验、鉴定工作。、参与工程项目部安监部门组织的安全专业检查，参与安全员工作例会。、负责对班组安全文明施工进行考核与奖惩。、协助本单位领导组织人身轻伤事故、记录事故中严重未遂事故的调查解决工作。第三章技术措施:一、施工机具安排及使用注意事项1、施工机具安排如下表:序号机具名称规格单位数量备注1机动绞磨35吨台22对讲机健伍kT-308103经纬仪J2台14液压机100T台25导线放线滑车C450个106导线卡线器240/300副67地线卡线器50/70副8导线预绞卡线器240副249地线预绞卡线器50副10导线滑车5吨个1511地线滑车3吨个1512双钩35吨个1613地线放线滑车2吨个214接地线IOkV付15拉链葫芦36吨台3016验电器IOKV只217工具车1.75吨辆218铁地锚510吨个1019短钢丝绳525m根4020钢丝绳15.5*50m条6临时拉线2、工器具使用注意事项2.1、钢丝绳D钢丝绳应按出厂技术数据使用。无技术数据时，应进行单丝破断力实验。2）钢丝绳应按其力学性能选用，并应配备一定的安全系数。钢丝绳的安全系数及配合滑轮的直径应不不不小于表一的规定。表一：钢丝绳的安全系数及配合滑轮直径钢丝绳的用途滑轮直径D安全系数K缆风绳及拖拉绳12d3.5驱动方式人力16d4.5机械轻级16d5中级18d5.5重级20d6千斤绳有绕曲2d68无绕曲57地锚绳56捆绑绳10注：d为钢丝绳直径。3）钢丝绳应定期浸油，遇有下列状况之者应予报废:4）钢丝绳端部用绳卡固定连接时，绳卡规格应与钢丝绳直径相适应，绳卡压板应在钢丝绳重要受力的一边，绳卡间距应不不不小于钢丝绳直径的6倍，绳卡的数量应不少于下表的规定。绳卡连接的牢固状况应常常进行检查。对不易接近处可采用将绳头放出安全弯的措施进行监视。表二：钢丝绳端部固定用绳卡的数量钢丝绳直径(mm)718192728373845绳卡数量（个）34565）两根钢丝绳用绳卡搭接时，除应遵守上述规定外，绳卡数量应比表二口勺规定增长50%。插接的环绳或绳套，其插接长度应不不不小于钢丝绳直径的15倍，且不得不不小于300mm。新插接的钢丝绳套应作125%容许负荷的抽样实验6）通过滑轮及卷筒的钢丝绳不得有接头。滑轮、卷筒的槽底或细腰直径与钢丝绳直径之比应遵守如下规定：起重滑车：机械驱动时不应不不小于11；人驱动时不应不不小于1007）本工程施工钢丝绳采用一般构造纲丝绳其直径为15.5mm。表1钢丝绳的破断拉力直径钢丝绳B¾抗拉强度/MPa钢丝绳钢丝1400155017001850mmmm钢丝破断拉力总和/kN6.20.420.0022.1024.3026.4028.607.70.531.3034.6038.0041.3044.709.30.645.1049.6054.7059.6064.4011.00.761.3067.9074.5081.1087.7012.50.880.1088.7097.30105.50114.5014.00.9101.00112.00123.0013
