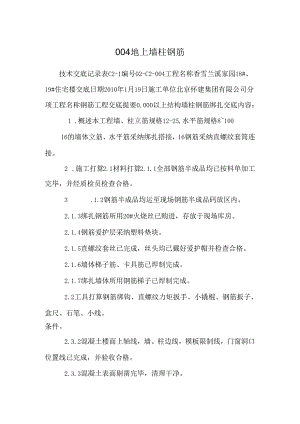

004地上墙柱钢筋技术交底记录表C2-1编号02-C2-004工程名称香雪兰溪家园18#、19#住宅楼交底日期2010年1月19日施工单位北京怀建集团有限公司分项工程名称钢筋工程交底提要0.000以上结构墙柱钢筋绑扎交底内容：1 .概述本工程墙、柱立筋规格12-25,水平筋规格810016的墙体立筋、水平筋采纳绑扎搭接，16钢筋采纳直螺纹套筒连接。2 .施工打算2.1材料打算2.1.1全部钢筋半成品均已按料单加工完毕，并经质检员检查合格。3 .1.2钢筋半成品均运至现场钢筋半成品码放区内。2.1.3绑扎钢筋所用20#火烧丝已购进，存放于现场库房。2.1.4钢筋爱护层采纳塑料垫块。2.1.5直螺纹套丝已完成，丝头均已戴好爱护帽并检查合格。2.1.6墙体梯子筋、卡具筋已焊制完成。2.1.7绑扎墙体所用钢筋梯子已焊制完成。2.2工具打算钢筋绑钩、直螺纹力矩扳手、小撬棍、钢筋扳子、盒尺、石笔、小线。条件。2.3.2混凝土楼面上轴线，墙、柱边线，模板限制线，门窗洞口位置线已完成，并验收合格。2.3.3混凝土表面剔凿完毕，清理干净。3.操作工艺3.1框柱、暗柱钢筋绑扎3.1.1框架柱钢筋绑扎3.1.1.1工艺流程整理预留槎子筋套柱箍筋柱筋连接绑扎挂爱护层垫块及预埋件验收。3.1.1.2顶板碎浇注后，待混凝土强度达到后应刚好拆除定位钢筋和防止钢筋污染爱护膜，清除钢筋上碎残渣，并对个别位移钢筋进行处理（包括爱护层过大的钢筋），按1：6的坡度复位（水平方向位移Imm须在不小于6mm高度内将其复位）。3.1.1.3画箍筋分档标记：第一根箍筋距顶板顶面统一尺寸为30mm,其余箍筋按图纸间距逐个沿柱主筋向上标出。先画出甩茬范围内的标记，柱筋接好后再画出另外部分。3.1.1.4套柱箍筋：钢筋全部清理干净后，在已画好标记的柱子上把做好的箍筋按计算数量逐个按依次套到主筋上并绑扎。箍筋放置依次：横向小箍筋一大箍筋一纵向小箍筋。放置箍筋时，要留意箍筋套口四角按依次错开。3.1.1.5柱主筋连接：为保证柱筋的垂直及连接质量，要搭设好脚手架。按操作规程审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写分项工程名称栏,其他技术交底可不填写。技术交底记录表C2-1编号02-C2-004工程名称香雪兰溪家园18#、19#住宅楼交底日期2010年1月19日施工单位北京怀建集团有限公司分项工程名称钢筋工程交底提要0.000以上结构墙柱钢筋绑扎交底内容：连接柱主筋，校正柱主筋后进行绑扎，并回收套丝爱护帽，保证柱主筋甩头平齐。3.1.1.6箍筋绑扎：箍筋绑扎自下向上依次进行。箍筋转角与柱筋采纳兜扣绑扎，其余部位采纳八字扣绑扎。绑扎时，要用大头楔将柱筋撑到箍筋角部绑扎坚固，并与直螺纹套筒错开位置。3.1.1.7爱护层垫块采纳带火烧丝砂浆垫块，要求垫块均绑扎在箍筋外侧，坚固、不能转动。框柱每侧垫两排，上下对齐，每排四块。3.1.2暗柱及连梁钢筋绑扎3.1.2.1暗柱钢筋绑扎3.1. 2.2连梁钢筋绑扎：依据连梁位置，以钢筋上50线为准向上量出连梁底边线，将连梁主筋与柱筋绑扎，效正洞宽与梁底位置并绑扎坚固。画箍筋间距，柱边内侧设一个箍筋，内侧箍筋距柱主筋80mm,外侧第一根箍筋距柱主筋80mm（距洞口磴外皮50mm）,其余按图纸间距排列，见下图。抗震锚固长度见下表，两种强度混凝土接茬以低强度混凝土为准取大值：连梁钢筋绑扎审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写分项工程名称栏,其他技术交底可不填写。技术交底记录表C2-1编号02-C2-004工程名称香雪兰溪家园18#、19#住宅楼交底日期2010年1月19日施工单位北京怀建集团有限公司分项工程名称钢筋工程交底提要0.000以上结构墙柱钢筋绑扎交底内容：纵向受拉钢筋的抗震锚固长度1.ae及抗震搭接长度1.ae碎强度等级钢筋等级抗震1.aE抗震1.IEC30C35C30C35HRB335d2534d31d48d44dHRB400d2541d37d57d52d3,1.2.3连梁主筋锚入两端柱内1.ae,直锚不够长度必需进行弯锚。连梁、暗梁箍筋开口向下。协作通风、电气等专业工程施工，须要在连梁上开洞时，洞四边设洞口补强筋，详细做法节点图。3.1.2.4当连梁宽Bw200mm,1.h2时，连梁设置斜向交叉构造筋2228o门窗洞口连梁绑扎完成后加定位钢筋，样式如下图。洞口尺寸+603.1.2.5凡有封顶的框柱、暗柱(参见墙体)顶部均作弯钩，框架柱详细锚固长度如下图。框梁楼板0.51.ae时，满意锚固长度35d要求。dd审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写分项工程名称栏,其他技术交底可不填写。技术交底记录表C2-1编号02-C2-004工程名称香雪兰溪家园18#、19#住宅楼交底日期2010年1月19日施工单位北京怀建集团有限公司分项工程名称钢筋工程交底提要0.000以上结构墙柱钢筋绑扎交底内容：3.2墙体钢筋绑扎3.2.1操作流程连接墙体竖向钢筋绑扎竖向梯子筋摆放水平钢筋绑扎墙体钢筋放墙体定位筋、拉钩验收3.2.2竖向钢筋绑扎墙体下层竖向钢筋的端头伸出上层楼面45d+5cm(10=450mm,12=540mm,14=630mm),接头错开mm各绑一扣，居中绑一扣。墙体立筋绑扎完成后，500,要求搭接长度范围内绑扎三道扣，距端头50绑扎竖向梯子筋。将梯子筋按标高拉线调平，绑扎就位。绑扎前先将搭接长度以0.5m线为准在墙体两端钢筋上画印，然后拉通线绑扎墙体竖向梯子筋、竖筋，保证墙体接头在同一水平面上，竖向梯子筋间距1200一道且高度一致。搭接范围内必须至少绑扎三道水平筋，搭接长度为52d(10=520mm,12=624mm,14=728mm),两搭接头错开500mmo见下图3.2.3水平筋绑扎：先在齐胸处放23道墙体水平筋，在水平筋上画出竖向钢筋间距，将立筋、竖向梯子筋与水平筋用八子扣绑扎坚固。在墙顶部放水平定距梯子筋，按梯子筋间距将立筋固定坚固，然后摆放其他水平筋绑扎。要
