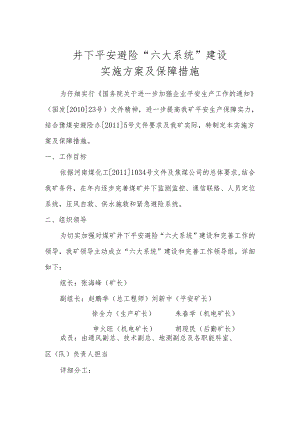

(8.15修改)井下安全避险六大系统建设实施方案.docx

井下平安避险“六大系统”建设实施方案及保障措施为仔细实行国务院关于进一步加强企业平安生产工作的通知（国发201023号）文件精神，进一步提高我矿平安生产保障实力，结合豫煤安避险办20115号文件要求及我矿实际，特制定本实施方案及保障措施。一、工作目标依据河南煤化工20111034号文件及焦煤公司的总体要求,结合我矿条件，在年内逐步完善煤矿井下监测监控、通信联络、人员定位系统，压风自救、供水施救和紧急避险系统。二、组织领导为切实加强对煤矿井下平安避险“六大系统”建设和完善工作的领导，我矿领导主动成立“六大系统”建设和完善工作领导组，详细如下：组长：张海峰（矿长）副组长：赵鹏举（总工程师）刘新中（平安矿长）徐全力（生产矿长）朱春学（机电矿长）申火旺（机电矿长）胡现民（后勤矿长）成员：由通风副总、技术副总、地测副总及各职能科室、区（队）负责人担当详细分工：监测监控系统、人员定位系统和压风自救系统由总工程师刘新中负责，通风队、防突科及相关区队详细实施。供水施救系统、通信联络系统由机电矿长朱春学负责，机电队、调度室详细实施。紧急避险系统由总工程师赵鹏举负责落实。三、建设内容矿井监测监控系统1、现状平安监测监控系统我矿采纳抚顺煤科院生产的KJF2000N型监控系统，并于2010年底顺当通过了市县两级上级管理部门组织的监控系统升级改造验收工作，目前我矿井上、下共设监控通用分站12个，严格依据AQ1029-2007煤矿平安监控系统及检测仪器运用管理规范在井上、下安设了甲烷、温度、风速、一氧化碳、煤位、风量、设备开停、馈电、负压、风门开关、水位等传感器，对井上下各类设备运转和环境动态实时监控，目前该系统运行稳定、正常。视频监测监控系统我矿现运行运用的视频监测监控系统由杭州海康卫视数字技术有限公司生产，该系统安装在监控室，运行软件为IVMS-4200监测监控软件，目前我矿井上、下分别安设有KC-1.P3142E型摄像机15台，监控室安装监测监控电视18台。对主井材料库、煤场、副井人行平碉、地面库房、风机房、检身房、矿大门口、斜井井口、地面炸药总库、副井井底、主井井底煤仓、原中心变电所、临时机电碉等地点实时监控，确保矿井平安。2、存在问题监测监控相关制度有待进一步完善、健全，并严格落实。监测监控系统日常管理、维护力度仍存在欠缺，井下监控通用分站、传输线路卫生差，个别甲烷传感器监测数据误差偏大。视频监控系统规划测点不完善。3、工作安排及建设方案完善建立监测监控相关制度（8月15日-8月底）进一步完善监控系统管理制度、监控室工作岗位责任制、平安监测监控工作制度、监测监控设备管理制度、通风瓦斯监控档案管理制度、瓦斯日报表审查管理制度、瓦斯异样状况汇报程序及处理方法、矿井平安监控管理制度、监测系统设备管理制度、“一通三防”设施运用前验收制度、风瓦电闭锁管理制度、通风设备修理保养制度、瓦斯事故应急预案、煤矿瓦斯监测监控系统故障报告登记制度、煤矿瓦斯监测监控网络运行管理制度、瓦斯监测监控系统异样状况上报制度、平安监测监控系统员操作规程、平安监测监控系统设备和传输设备定期检修制度等20项监测监控管理制度。负责人：张建新（矿长助理）实施人员：孙宪福（通风副总）冯海云（监测监控组长）加强监测监控系统日常管理、维护力度（8月底前）通过召开工作会议，层层分解工作目标，现场监督落实监测监控管理制度，严格执行监控系统异样状况处理程序，加强系统维护，按要求定期对仪器仪表进行调试、校正，确保监控系统配置齐全、数据精确、断电牢靠、处置快速。切实做到：A.每天对井上下监控系统设备、传输电缆、各类传感器进行巡回检查1次，包括设备、传输线路的整齐卫生状况，发觉问题，刚好处理；B.每月对平安监控系统进行一次调试、校正，并做好记录;C.每运用标准气样对甲烷传感器、便携式甲烷检测报警仪等采纳载体催化元件的甲烷检测设备进行一次标校，并做好记录；D.每7天对系统甲烷超限断电功能、风电闭锁功能和故障闭锁功能进行1次测试。负责人：张建新（矿长助理）实施人员：高兵兵（通风副区长）冯海云屈三孩（监测监控组长）完善视频监测监控系统（9月1日TO月底）下一步安排在地面锅炉房、副井绞车房等地点加设视频摄像机3台，进一步完善视频监控系统，已向集团公司做出设备购置请不，于10月底完成安装。负责人：张建新（矿长助理）实施人员：高兵兵（通风副区长）冯海云屈三孩（监测监控组长）煤矿井下人员定位系统1、现状我矿现采纳由江苏三恒科技集团有限公司生产的KJ128A矿用人员监测系统，该系统是集井下人员考勤、跟踪定位、日常管理、灾后急救等一体的综合性运用系统，从地面至井下共设KJ128A-F传输分站4台，KJ128A-F1读卡分站10台，现配备矿用发码器286个，系统运行稳定、正常，能够刚好、精确地将井下各个区域及设备的动态状况反映到地面计算机系统，使管理人员随时驾驭井下人员、设备的分布状况和每个矿工的运动轨迹，以便进行更加合理的调度管理。但自系统升级改造后，尚未经有关部门验收，实行联网运行。2、存在问题人员定位跟踪系统管理制度仍需进一步完善，并加强落实。（2）自现用KJ128A矿用人员监测系统安装运行后，尚未通过上级煤炭管理部门的系统升级改造验收，未实行联网运行。3、工作安排及建设方案8月底前完善建立煤矿人员定位跟踪系统管理制度。10月底前完成人员定位系统升级改造验收，实行联网运行。我矿已于2011年6月向集团公司提出书面申请，恳求公司尽快联系厂家及有关管理部门对我矿人员定位系统进行升级改造验收，确保系统稳定、联网运行。负责人：张建新（矿长助理）实施人员：孙宪福（通风副总）冯海云（监测监控组长）压风自救系统1、现状为满意矿井基建期间井巷开拓用压缩空气，地面安装2台41.-20/81.型复活水冷活塞式空压机，主管路沿斜井敷设，选用108mm无缝钢管，主管路长度960m。井下安装M1.GF-10/8G和MOGF-9.6/8G型单螺杆移动空气压缩机各2台，排气量分别为10m3min和9.6m3min,额定压力均为0.8Mpa,电动机功率均为55kwo压风管路选用2寸无缝钢管敷设于井下全部避灾路途巷道，管路长度约4000m,并依据须要安设供气三通阀门，间隔距离符合规定，管路敷设坚固平直。目前我矿压风系统完全能够满意过渡建设期间的用气需求。2、存在问题现阶段我矿压风自救系统仅由地面空气压缩机和井上下压风管路组成，只能满意过渡建设期间的生产用气需求，达不到确保井下人员平安避险的需求。压风自救系统相关制度有待进一步完善。3、工作安排及建设方案第一阶段（至8月15日-31日）1、向集团公司做出书面请示，恳求公司依据上级煤炭管理部门的文件要求，结合我矿实际状况，聘请设计单位，对我矿压风自救系统的建设完善做出规划设计。2、尽快向集团公司提交压风自救系统所需设备材料购置请不O3、机电部门抓紧向集团公司提交关于购置压风设备及管路的请示（依据初步设计，安排购置2台GA250-10型固定式螺杆空气压缩机，主管路选用180X5mm无缝钢管，支管路选用直径DN80mm无缝钢管）。其次阶段（2011年9月1日-9月30日）1、落实压风自救系统所需设备材料到位状况；通风部门落实压风自救装置的到货状况。2、完善建立压风自救系统相关制度，详细为：主要通风机管理制度、局部通风机管理制度、通风设施管理制度和压风自救系统实施细则。3、重新完善、吊挂压风管路4840米，（主斜井960米，北回风巷960米，北运输巷960米，南回风巷200米，南轨道巷200米，南运输巷200米，西上仓皮带巷300米，西轨道巷520米，北回风巷540米）。第三阶段（10月1日TO月底）在原管路的基础上安装“三通阀门”74个;压风自救装置13组（斜井4#进风口处装5台，西上仓口装5台，工作面装8台,井底车场装8台，西轨道工作面装8台，北进风尾部装5台，临时变电所门口装5台，风门过道装5台，两出口处装5台，南回风风窗处装5台，南材料第一风门处装5台，南材料其次风门处装5台，南皮带第一风门处装5台）。负责人：张建新（矿长助理）实施人员：孙宪福（通风副总）郭改平（机运副区长）高兵兵（通风副区长）供水施救系统1、现状我矿地面现设有容积300m3的静压水池一座，消防及洒水共用一趟108mm钢管，管道由主井引入井下，井下用水均为来自地面的静压水。井下全部避灾路途均敷设有2寸支管路，共计4000余米，按规定运输巷道每隔50m设三通和阀门，其它巷道每隔100m设三通和阀门，各地点水量和水压完全能够满意现阶段需求。2、存在问题现阶段我矿正处于二期工程建设时期，现有系统只能满意过渡建设期间的生产用水需求，地面高位清水池、供水施救管路、供水阀门尚未依据初步设计进行改造、安装。供水施救系统相关的管理制度、台账记录不健全。3、工作安排及建设方案第一阶段（8月20日前）向集团公司做出书面请示，恳求公司依据上级煤炭管理部门的文件要求，结合我矿实际状况，聘请设计单位，对我矿供水施救系统的建设完善做出规划设计。其次阶段（9月底前）1、完善建立供水施救系统相关制度、台账等技术资料，详细为：供水施救系统管理制度、供水施救系统维护修理人员岗位责任制、操作规程、设备检修制度、供水施救设备台账、供水试验记录、设备故障及处理记录、巡查和检修记录，绘制供水施救系统布置图等。2、重新完善、吊挂供水管路4840米，（主斜井960米，北回风巷960米，北运输巷960米，南回风巷200米，南轨道巷200米，南运输巷200米，西上仓皮带巷300米，西轨道巷520米，北回风巷540米）。3、落实供水施救系统所需设备设施的到位状况，由通风部门负责向公司提交选购请示，由矿长助理张建新负责材料到位状况及安装实施。第三阶段（10月底前）1、在原管路的基础上安装三通及闸阀65个；供水施救站13个（斜井4#进风口处安装三通及闸阀5个，西上仓口装5个，工作面装5个，井底车场装5个，西轨道工作面装5个，北进风尾部装5个，临时变电所门口装5个，风门过道装5个，两出口处装5个，南回风风窗处装5个，南材料第一风门处装5个，南材料其次风门处装5个，南皮带第一风门处装5个）。2、完善地面300舟高位静压清水池的修理及清理淤泥工作。3、完成主斜井主管路安装1050m,完成集中轨道大巷和集中进风大巷干管路安装1800mo4、完成斜井与煤仓上口通道交叉处避难碉室内供水管路铺设和供水阀门安装，接入避险设施前的20m供水管路，必需实行爱护措施。负责人：张建新（矿长助理）实施人员：孙宪福（通风副总）高兵兵（通风副区长）李月勤（综掘队长）通信联络系统1、现状我矿目前装有一套JSY-2000HB数字程控交换机，安设在矿调度室，并按规定在矿主副井绞车房、监控室、风机房、抽放泵站、检身房、井底车场、临时机电碉、中心水泵房、皮带运输机机头和机尾及掘进作业地点安设内部电话50余部，井下通讯系统的配套设备全部选用符合相关标准规定的产品，并取得煤矿矿用产品平安标记，确保了井上、下各主要地点与调度电话互联互通，井上调度值班人员能够第一时间接收、处理井下各类应急事务，电话安装位置符合通信联络系统基本要求。2、存在问题（D目前我矿运用的井上、下通讯电话网络有待进一步完善，个别区域存在串联电话。（2）尚未建立井下广播系统。3、工作安排及建设方案规范、完善井上下通讯电话网络（9月底前）严格依据山西省煤炭工业厅2010年12月20日出台的煤矿井下通信联络系统
