小城镇供水工程项目施工组织设计.doc

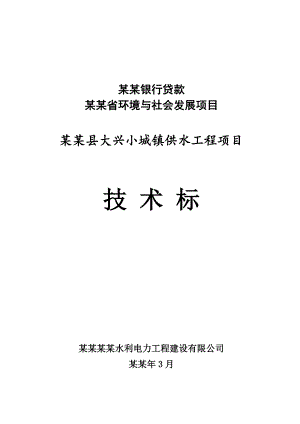

某某银行贷款某某省环境与社会发展项目某某县大兴小城镇供水工程项目技 术 标某某某某水利电力工程建设有限公司某某年3月目 录1、工程概况及工程剖析2、施工准备3、主要分部分项工程施工方法4、管理设施施工5、施工总进度计划及措施6、质量保证措施7、安全生产措施、环境保护、文明施工措施8、安全生产管理、费用及责任人员落实情况9、施工现场组织机构、设备及人员安排合理性1、工程概况及工程剖析1.1 工程概况工程地点：某某县大兴镇。工程项目组成：新建泵站一座；拦水堰一座；新建集水池一座；改造高位集水池一座；水处理器一台；消毒设备一套；水处理厂一座；新建办公楼一座；新建进厂公路0.35km等内容。1.2 工程地质水文条件1、工程地形、地貌、地层岩性该工程属于阮江水系，由于耕地依山位置较高，水源低，水资源得不到充分，必须依靠工程措施引用。测区内出露地层为第四系（Q）、寒武系中上统娄山关群、中统高台组、下统清虚洞组。岩性分别为残破积棕红色粘土、粘土夹碎石、耕作土、生活垃圾；浅灰、灰色中厚层至厚层灰岩灰质白云岩为主、偶夹有生物碎屑灰岩，夹粘土页岩及浅灰、灰色薄层至中厚层细粒白云岩、白云质灰岩、灰白色厚层块状白云岩夹鲕状白云岩。2、水文地质条件区域内均为可溶性碳酸盐类岩石。大气降水，均沿地表裂隙、空隙、孔洞、洼地等下渗，直接补给地下水，多以上层滞水和潜水形式存在，地表水及地下水（多为潜水）均补给河水，地表水的渗入和蒸发决定着地下水水位升降。季节性较强，洪水期成涝灾，干旱时溪沟水变小甚至断流。区内未发现地下水露头。1.3施工技术难点及处理措施1、砼浇筑：体积小、断面小，易出质量问题。严格从半成材料开始控制，认真按工艺流程作业，从立模拌合运输浇筑捣实收面养护，每一道工序严格控制。2、集水池工程：交通不便，部分施工用材料需采用人工二次转运，显然在材料的人力运输上造成很大的浪费，施工成本相对较高。我单位将采用拓宽人行路面，尽可能采用小型拖拉机结合胶轮车运输。3、水处理及附属设施工程：本工程主要为供水工程，其中含有消毒设备一套，还涉及水处理厂、办公楼入厂公路等，组成项目较多。本工程拟组织多个工程施工班组，精心安排施工组织，在施工中严格执行相关的规程规范，按设计要求进行施工。1.4项目施工管理的重点1）、项目领导班子强抓各分项工程协调工作。本工程由项目经理直接协调各分项工程施工班组施工进度，保证工程按时实施。2）、我单位保证拟派前往该项目工程实施管理人员，施工队伍都是具有类似工程丰富施工经验。并且对该项目工程实施中资金保证。3）、文明施工，尊重当地民风民俗。4）、由于本工程时间紧、任务重、施工场地有限，很多项目和作业面均是平行交叉作业，如何确保安全、合理安排施工、调动人员、机械设备也是本工程的重点，我单位拟派驻经验丰富的工程技术人员及管理人员参于本项工程的施工现场管理，以确保工程安全、保质、保量，按期完成。2、施工准备2.1施工准备程序若我有幸单位中标，将在业主及有关主管部门的指导下立即着手施工准备工作。准备工作包括组建项目部，建立管理制度，组织图纸会审，编制详细的施工组织设计，编制施工机械、材料、劳动力计划，组织人员及设备进场，签订各项订购合同，完善现场施工条件，修建临时设施等等。项目部组织质检、试验部门对砂石采料场进行取样检查，同时对附近商品料供料情况、材质情况进行考察；组织人员进行砂石生产系统设备安装，并尽快投入生产；在监理、设计等单位的协助下，组织人员完成施工区控制点的交点、复测工作，并进行测点加密布控工作，规划施工场地；技术部门编写相应项目的施工措施，制定相应的施工计划，并进行以总工期为控制目标的实际进度调整。土建施工人员同时进行职工住房、生活用房、现场办公用房、库房等的搭建工作，完成混凝土拌和系统安装和试运转，完成混凝土预制块制作场场地平整、生产设备、设施安装等；机电队完成水、电供应系统安装，并投入使用，完成各生产车间搭建。随着生活、生产配套设施的完善，施工人员、设备进场，其它施工机具、设备进场。项目部进一步完善组织、管理机构，为工程全面开工作人、机、料、施工技术的充分准备。为了保证准备工作有条不紊，拟按施工准备工作程序框图所示的程序进行。我单位业主签订工程施工合同画红线测量放线图纸会审编制施工组织设计编制材料供应计划编制机具供应计划开工申请报告完善三通一平临时设施修建劳动力组合签订材料供货合同施工队伍、机械进场各种材料调配工程正式开工建立内业资料管理档案建立项目经理部建立项目部周边排水沟修建 施工准备工作程序框图2.2技术准备施工前还应该进一步调查研究和搜集施工需要各项技术资料；熟悉和审查图纸，编好施工组织设计、施工预算；作好测量控制；组织配套技术力量；配齐建设项目施工所需的专业技术人员，管理人员和技术工人；制定完备的技术岗位责任制和技术、质量、安全管理网络，满足施工技术要求。建立测量控制网根据业主提供给施工单位的座标和水准点，建立适合本工程的测量定位轴线网络和标高控制网络，其中重要的控制座标要做成相对永久性的座标点。做好原材检验工作和砼的试配工作针对本工程所用的砼强度进行配合比优化设计，使之具有较好的性能，满足本工程的施工需要。对工程主要原材料我们将严格按规范要求进行取样、检验，把好原材料质量关。做好前期各类技术交底工作为了确保本工程的优质、高速、安全、低耗，我们准备先分级作好技术交底工作，交底的内容包括本工程的结构和构造情况，场内水平和竖向座标的控制情况，施工组织设计的主要内容和总承包项目经理部对本工程的总体部署，各工种各工序的作业设计交底，本工程应注意的安全、文明施工和周围的环境情况，分层分项交底最后落实到责任工长和操作工人头上。2.2.1现场准备临时工程和现场布置具体见施工平面布置图2.2.2临时工程设计原则本着经济合理的原则进行临时工程设计，以满足工程施工的需要。基坑周边应设挡水沟、沉积井。2.2.3工地临时房屋设施由于该工程处于山区，因此施工阶段搭建临时生活用房。并设材料临时堆场，机械设备定位。按照安全防火要求，配备灭火器等消防设施。搭设材料库房，储备一定数量的零星物资，以便及时满足物资供应。施工临时建筑物特性如下表：施工临时建筑物特性表项 目单位建筑面积场地平整备注生活区办公室30租用民房宿室80租用民房食堂等10租用民房生产区修配、机电车间30租用民房水泥等仓库50租用民房现场值班房20租用民房设备停放400露天5002.2.4工地临时供水(1)通过对工程施工用水量的计算，规划工地临时用水管网。(2)给水管采用DN40镀锌钢管铺设，接引至各用水点。2.2.5工地临时供电(1)工地临时供电由变压器引入，进入工地配电房,分别引至钢筋加工场地、混凝土搅拌场、钢筋焊接处，对于穿越道路的线路，采用钢管套PVC管暗埋，对于在室内的施工用电，采用架空布线。为防止停电，自备柴油发电机，功率为150千瓦。(2)按照三相五线制和相关安全用电规范要求，架设输电线路，外线采用395+50mm2铝芯塑料绝缘线。(3)工地现场按照临时用电的安全要求，建立临时配电房。配电房的设置必须符合安全施工的要求，防止触电事故。(4)机械设备的开关电源箱和移动式配电源必须安装漏电保护器，经常性检查保护器情况，保持漏电器工作状态良好。(5)工地现场施工用电设施必须符合相关施工用电安全规范和文明施工的要求。2.2.6施工场地厂区建设应根据总图工艺流程图，结合结构基础设计图平整场地，做到水、电、路三通。(1)场地周边采用砖砌围墙进行围护，满足文明施工和环境保护的要求。(2)建立场地排水沟、管，做到有组织排水，保持施工环境整洁卫生。在雨季来临时保证水流畅通，防止场地积水，在基础施工阶段，沿边坡周围设立排水管网，用于排除基坑积水。(3)硬化一块地面，作为砂石料堆放场地，砂石堆放场地周围砌筑370mm厚砖砌，高度1000mm，以保证砂石料隔离和现场堆放整齐。(4)对临时搭棚、机械设备、材料堆场进行合理布置，避免施工过程中相互干扰。(5)材料堆场（库）尽量靠近建筑物，减少材料的二次倒运。(6)所有钢筋直条原材料采用钢管搭设隔离栏分隔，标注好钢筋厂家、规格、钢号。对于已经加工完成的钢筋半成品，应该标注钢筋厂家、规格、钢号、使用部位。2.2.7施工测量、放样准备施工放线根据总图及工艺流程图放线定位。确保基准点座标及高程准确，平面放线应根据座标全面放线，复核座标是否闭合；每个单体高程必须准确无误。测量仪器的配备见下表测量仪器配置表序号仪 器 名 称单位数量备 注1全站仪台1坐标控制点测设2S1水准仪台2标高测与传递350米钢尺把2长度测量4卷尺台6检查量测2.2.10测量方法(1)外控法：在厂区附近设立一测量控制点，在基础开挖以前，采用全站仪测量出各轴线点位，再用钢尺测设出各点位。在混凝土施工阶段，各轴线外设立附加轴线，用经纬仪、钢尺对单体构筑物、预留洞口、预埋件、墙、柱、梁位置进行测设控制。(2)内控法：基础施工完成以后，在每个单体楼面内设立2个200mm×200mm孔，采用垂准仪进行投影放点，自下而上逐层向上测设，再利用经纬仪进行细部放线。高程控制：依据水准点引测±0.00标高线，选三个角点用钢卷尺由基点连续量出施工层标高基准点用水准仪抄测并相互校核，不得套层测量，以防止累积误差。2.2.11施工沉降观测施工设置观测点，根据施工进展，分阶段进行复测，并掌握变形数据，便于及时采取安全防护措施。建（构）筑物的沉降观测：基础垫层浇筑完毕后，在垫层四周埋设好临时观测点，浇筑完成时进行首次观测，临时观测点移上到池壁标高为3米处位置，用20钢筋水平预埋在柱内，伸出柱表面C10M作沉降观测点。雨季增加观测次数，每次观测均首次观测线路为固定线路，作观测原始记录，并进入竣工资料存档。2.2.12竣工测量竣工交验前同时提供竣工测量资料，将室外地上和各种管线和构筑物的位置、标高、管径、管材以及室外环境工程位置几何尺寸及标高进行测量，提供完整的竣工文件。2.3机械、设备及材料准备2.3.1施工机械、设备准备施工机械的准备应以基础和部分主体施工的机具为主因此主要应准备如下设备序号设备名称型号及规格单位数量设备所有权1挖掘机1m3台1租凭2挖掘机0.5m3台1租凭3自卸汽车5t辆4租凭4砼搅拌机350台2自有5砂浆机200L台2自有2.3.2材料准备作为准备阶段主要对基础土方开挖及模板,脚手架、钢筋等周转材料进行准备，对于该工程前施工应准备的主要材料有水泥、钢筋、砂石、骨料、块石、砖等。3、主要分部分项工程施工方法3.1测量控制定位时在仔细审阅设计图纸和理解设计意图的基础上，根据设计坐标定位图、甲方提供的平面控制点实际坐标和施工总平面图为依据，利用项目部电脑制图定位系
