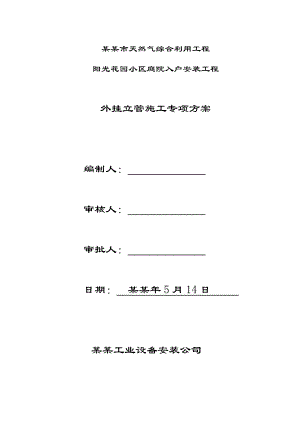

某某市天然气综合利用工程阳光花园小区庭院入户安装工程外挂立管施工专项方案 编制人： 审核人： 审批人： 日期： 某某年5月14日 某某工业设备安装公司1施工说明本工程由某某工程东北设计研究院设计，为某某市阳光花园小区天然气庭院入户工程。建设单位：某某浩源天然气有限责任公司施工单位：某某工业设备安装有限公司设计单位：某某工程东北设计研究院监理单位：某某工程建设监理有限公司2施工方法2.1机具准备序号 名称单位数量备注1全身式安全带套2空中作业用2主安全绳根1 系滑板3副安全绳根1系安全带4吊物绳根1起吊工具材料5电动套丝机台86焊条烘干箱台17磨光机台68电锤台109电钻台510电焊机台211切割机台212台钻台22.2人员配置2.2.1管理人员项目经理 技术员 质检员牛康安 全 员 2.2.2操作人员电焊工：1人 空中作业：2人 楼顶吊物2人地面监护：1人 辅助工：3人2.3场地平整 场地平整以前要进入现场实地勘察，对施工场地内的障碍物、地形地貌、周围环境、场外进入施工现场道路加以了解。保证工程施工安全。2.4施工临时用电 施工用电根据现场实际情况，与用户单位协调，如无电源可接，则自备发电机，供施工用电。2.5立管地面预制2.5.1；测量尺寸2.5.2立管及支架提前除锈、组对、焊接、刷底漆；2.5.3三通口破口、焊接。2.6工序立管安装支架安装打洞测量放线刷漆打磨坡口除锈预制立管焊口刷漆强度及严密性试验吹扫探伤焊接3施工步骤 将主吊索从滑轮中穿过绳头固定在牢固的建筑物上，顶层操作人员两名，将滑板提升到楼顶，空中作业人员带好安全带，主绳索系于滑板，副绳卡在卡环上，起吊工具材料的绳索就位，两名顶层操作人员放送绳索把施工人员放送到施工位置。1入户确定打洞位置2入户打洞3预制外挂管道1）除锈刷漆2）立管焊接3）外挂施工人员测量洞口尺寸交付制作三通口4）自检试压4外挂施工人员做准备工作5立管及支架安装4施工工艺4.1立管外挂为保证垂直，为保证管与墙间距，支架统一按设计图纸要求制作。1.1.2立管支架间距管径为DN25时间距为2.8米，管径为DN32时间距为3.5米。1.1.3立管焊接，同庭院管焊接。5安全措施1.1 凡高空作业人员，均需作身体检查，体检不合格者不准参加高空作业。凡患有心脏病、高血压、低血压等病人以及年老体弱、精神不佳、酗酒等人员都不准参加高空作业。1.2 遇大雾和5级以上大风天气，不准进行露天高空作业。遇高温、冰冻、大风、阴雨等不良天气，应采取有效的安全技术措施。1.3 作业前，应由带班人对操作者进行安全教育，指明工作要点，根据每个人的工作特点，有针对性地提出安全技术措施。1.4 立管安装空中作业必须用全身式安全背带，系好安全带，做好安全防护监督，安全员检查本队、本班组安全设施和安全技术措施落实情况，班组长经常检查本班组使用的机具、索具、工器具，使其保持完好、有效运行。1.5 外挂高空作业人员，专人负责，专职施工，负责人应对作业施工人员负责，给作业人员购买意外伤害保险。6高空作业的安全技术要求2.1 高空作业人员使用安全带时，必须用全身式安全背带，须将钩绳的根部连结在背部尽头处，不得采用低于腰部水平的系挂方法，严禁用绳子捆在腰部，并将安全带高挂在在坚固的建筑结构件或金属结构架上，下方应有足够的工作空间。行走时应把安全带缠在身上，不准拖着走。衣袖和裤脚要扎好，且不得穿硬底鞋和带钉子鞋。2.2 高空作业人员严禁从高处坠落物2.3 高空作业使用的工具和零件应放在随身携带的工具零件袋中，不便入袋的工具和 零件应放在就近的稳妥处，严禁上下投掷，必要时要用绳索绑牢或放入带挂钩的容器中，通过绳索吊运。2.4 高空绳索承载的作业人员、材料或设备，不准超过承载体的允许负荷，承载的重量为总安全负荷50%，确保绳索承载安全可靠。2.5 高空作业人员距普通电缆至少应保持1m以上，距普通高压电缆2.5m以上的安全距离。吊运金属件等导电材料，严防触碰电缆。2.6 在高空进行电气焊作业时，严禁其下方或附近有易燃易爆物品，必要时要有人监护或采取隔离措施，下设警示标志。7 高空作业中的安全注意事项3.1 作业时楼顶两人，地面一人监护。并有一名安全员或班组长现场监督。3.2 吊前再次进行重要环节的安全教育，由安全员或班组长负责。3.3 根据工程特点制定出安全操作的方案和要领，做到一丝不苟，认真负责。3.4 熟悉各种指挥信号（旗语或笛声），听从统一指挥，互相配合，步调一致，准确地按指挥信号作业。3.5 严禁疲劳工作。精力充沛可缩短空中作业的时间，疲劳工作直接影响到人身安全和工程质量。3.6 高空作业电锤打眼时，一定要将电锤抓稳，打眼时将电锤对正钻孔，防止电锤摆动伤人。3.7 高空吊物及吊立管时，除了保护自身的安全，还应注意不要碰触墙面和窗玻璃，防止损坏。8文明施工与环境保护措施天然气作为新生事物，人们对天然气认识理解程度不同，入户安装面对千家万户，前期须要大量宣传、摸查工作，协调各方关系，树立良好文明施工形象，有助于我们赢得用户信任，保障入户安装顺利进行。1在施工现场醒目处悬挂施工宣传标语、工程项目概况、文明施工标准、现场组织机构、天然气施工宣传牌匾。2进入施工现场的材料及设备必须摆放整齐，保证施工现场整洁；3施工人员统一着装，挂牌上岗、保证仪容整洁、进入户内安装穿鞋套。4施工中遇到问题，应认真解决，严禁与居民发生争吵，矛盾；5施工中尽量减少对居民生活的影响，必须合理安排工作时间，讲文明，讲礼貌。6钻孔等噪声较大的施工工序要避开休息时间，尽量做到少扰民。6施工产生的垃圾等要及时清理，做到“工完、料净、场地清”7用电设备必须安全可靠，要挂警示标志，并设专人进行监督。8水钻钻孔施工要采取遮挡措施，防止污染墙面。
