小区住宅楼基坑支护及土方工程施工组织设计#浙江#围护结构.doc

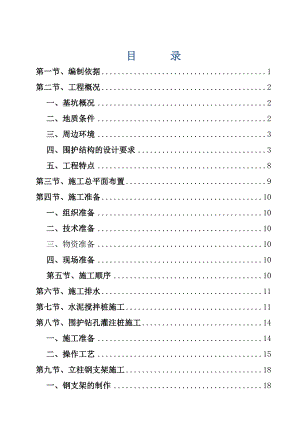

目 录第一节、编制依据1第二节、工程概况2一、基坑概况2二、地质条件2三、周边环境3四、围护结构的设计要求3五、工程特点8第三节、施工总平面布置9第四节、施工准备10一、组织准备10二、技术准备10三、物资准备10四、现场准备10第五节、施工顺序10第六节、施工排水11第七节、水泥搅拌桩施工11第八节、围护钻孔灌注桩施工14一、施工准备14二、操作工艺15第九节、立柱钢支架施工18一、钢支架的制作18二、支架的安装18三、支架钢立柱的标高及位置控制18第十节、支撑系统砼施工21一、定位放线与开槽21二、支模21三、钢筋制作与绑扎22四、砼拌制与灌注22第十一节、浆囊袋预应力锚杆施工22一、概况22二、编制依据22三、锚杆施工程序23四、施工人员组织23五、主要施工机械23六、锚杆施工技术要求24七、质量保证措施26八、施工进度安排26九、安全生产和文明施工26第十二节、基坑土方开挖29一、施工前准备29二、土方开挖方法29三、土方开挖的注意事项32四、土方开挖的技术要求33五、桩头处理及保护措施35第十三节、内支撑拆除35第十四节、施工监测36一、监测内容及监测点设置37二、监测次数37三、监测数据处理37第十五节、应急措施37一、危险源分析37二、成立应急抢险领导小组38三、支撑结构体系损坏的应急措施39四、支护滑移的应急措施39五、支护折断的应急措施40六、坑底隆起的应急措施40七、相邻建筑物沉降的应急措施40八、配备或落实应急抢险物资41第十六节、施工人员、机械配备与施工进度计划41一、施工组织41二、劳动力配备41三、主要工程量42四、主要施工机械配备43第十七节、土方开挖工程安全、文明施工管理措施44一、组织管理措施44二、操作安全措施44三、车辆出入管理措施45四、安全防护措施45四、文明施工环境保护措施46第十八节、工程质量和工期保证措施47一、工期保证措施47二、工程质量保证措施47三、安全生产与文明施工保证措施50第十九节、雨季和台风季节的施工措施51一、概述51二、管理措施51三、预防措施51附图： 1、某某书香园工程基础施工总进度计划表2、基坑周围环境示意图3、基坑剖面平面布置图4、土方开挖道路平面示意图5、基坑排水系统平面布置图6、基坑监测平面布置图7、浆囊袋锚杆施工图8、塔吊平面布置示意图9、区域划分示意图某某书香园基坑支护及土方工程施工组织设计第一节、编制依据1、某某有色建设工程有限公司提供的某某中学老校区房产开发项目岩土工程勘察报告；（详勘，2008.11）2、某某工业大学建筑设计研究院落提供的总平面图、地下室基础平面图及详图、桩位图等；3、杭州坤博岩土工程科技有限公司提供的基坑支护图纸；4、某某省建筑基坑技术规程DB33/T1008-2000；5、建筑基坑支护技术规程JGJ120-99；6、中华人民共和国行业标准建筑基坑工程技术规范YB9258-977、中国工程建设标准化协会标准基坑土钉支护技术规程CECS96：978、中华人民共和国国家标准建筑地基基础设计规范GB50007-20029、某某省标准建筑地基基础设计规范DB33/1001-200310、建筑地基基础工程施工质量验收规范GB50202-2002；11、混凝土结构设计规范GB50010-200212、建筑基坑工程监测技术规范GB50497-200913、建筑桩基技术规范JGJ94-2008；14、某某省钻孔桩标准图集2001浙G23；15、混凝土结构工程施工质量验收规范GB50204-2002；16、土层锚杆设计与施工规范CECS22：90；17、岩土锚杆（索）技术规程CECS22：2005；18、预应力盘用锚具、夹具和连接器GB/T143；19、建筑施工安全检查标准JGJ59-99；20、建筑机械使用安全技术规范JGJ80-90；21、建筑施工高处作业安全技术规程JGJ80-91；22、各类国家、地方机关的法律法规文件；第二节、工程概况本工程位于台州市某某区老某某中学地块，北邻青年路，南至横街路，东靠东官河，西到天长路（间隔民居房），本工程包括地下室、1#27#住宅(其中无4#、13#、14#、18#、24#楼)，共计22幢。其中1#15#楼为五层多层建筑，19#、20#、22#、23#楼为七层多层建筑，25#为九层建筑，16#、17#、21#、26#为十一层小高层建筑，27#楼为十二层建筑，均建于地下室之上。总建筑面积89000m2左右，地下室面积25000 m2，土方开挖量在15万立方左右，建设单位为某某泰业房地产开发有限公司，某某工业大学建筑规划设计研究院设计，杭州广厦建筑监理有限公司监理。场地四周环境较为复杂，场内建筑垃圾较多，地形略有起伏。一、基坑概况基坑呈不规则形状，坑底南北长约296m、东西最长处约176m，围护工程工作面开挖深度根据实际情况考虑至底板垫层底，挖深在4.947.54m。本工程自然地面相对黄海标高3.700米；支撑梁顶面椒高相对黄海标高为2.700米；地下室底板厚为0.40米，垫层厚度0.10米；底板面D-K1以南黄海标高-1.140米，D-K1以北黄海标高-0.840米，局部电梯井底板面黄海标高为-2.540米，底板厚为1.20米；基础承台高为0.801.60米；基础梁高0.601.00米，梁、板下垫层厚为0.10米。基坑大面积开挖深度按底板垫层下计算为4.94(5.24)米；基础梁及承台底挖土深度为5.546.84米，电梯井挖土总深度为7.54米（卸土后坑中坑挖土深度为6.54米），基坑挖土工程量约为15万立方米。二、地质条件拟建场地为温-黄海积平原地貌。基坑开挖深度及其影响内的土层为：（1）杂填土杂色，杂色，松散状，主要由砼碎块、碎石、砂、碎砖、粘性土及少量生活垃圾组成，该层下部以碎石、砂及粘性土为主人工新近堆积。该层全场分布，层厚0.502.80m。（2）粘土灰黄色、黄灰色、灰褐色、褐灰色、灰色，软塑状（局部软可塑状、硬可塑状），高压缩性（局部中等压缩性），无摇震反应，光泽反应光滑，干强度高。韧性高，土层较均匀，力学强度变化较大，成分以粘粒为主、粉粒次之，含铁锰质锈斑及泥炭；该层全场分布，层厚0.301.40。（3）-1淤泥灰色，流塑状，高压缩性，无摇震反应，光泽反应光滑，干强度高，韧性高，土层均匀，成分以粘粒为主、粉粒次之，含有机质、贝壳、泥炭，无臭味；局部相变为淤泥质粘土及软塑状粘土；该层全场分布，层厚15.2025.50。2008年10月份勘察期间测得地下水埋深位于自然地表下约0.501.80m之间，水位黄海高程约2.603.20m之间，受季节性和地表水体影响，变化幅度0.501.00m。详细的工程地质及地下水状况，见工程地质勘察报告。三、周边环境本基坑周边较复杂，有道路、建筑物和地下管线。基坑北侧靠近青年路，距离7m，离用地红线1.4m；南侧有六层商住楼，距离21.9m，离用地红线20.4m；西侧居民区，离最近用地红线4.6m；东侧邻近东官河，离河道最近处18.0m，距用地红线最近处8.3m。四、围护结构的设计要求综合考虑工程地质条件、基坑开挖深度和周围环境条件，确定本基坑采用的支护形式包括：1、内撑式排桩墙围护结构，同时采用Ø600水泥搅拌桩形成基坑外侧的止水帷幕；2、拉锚式排桩墙围护结构，同时采用Ø600水泥搅拌桩形成基坑外侧的止水帷幕；3、深埋重力门架式围护结构；4、坑内被动区均采用7排水泥搅拌桩按格栅式布置进行加固；5、电梯井坑中采用水泥搅拌桩重力式挡墙进行围护。（一）各剖面围护结构的设计要求如下：（1）1-1剖面自然地坪4.000左右，挖深1.90m，到黄海高程2.100m；按1：0.8放坡至坑底，坡面80厚C20素混凝土护坡，外侧设300x500砖砌排水沟，内侧设水泥搅拌桩一排作止水帷幕，Ø600450，水泥掺量15,桩底标高3.500；钻孔灌注桩Ø600800作为支承，桩底标高12.500。内撑式排桩墙围护结构。（2）2-2剖面自然地坪4.300左右，挖深2.20m，到黄海高程2.100m；按1：0.8放坡至坑底，坡面80厚C20素混凝土护坡，外侧设300x500砖砌排水沟，内侧设水泥搅拌桩一排作止水帷幕，Ø600450，水泥掺量15,桩底标高3.500；钻孔灌注桩Ø600800作为支承，桩底标高13.200。内撑式排桩墙围护结构。（3）3-3剖面自然地坪4.000左右，挖深1.90m，到黄海高程2.100m；按1：0.8放坡至坑底，坡面80厚C20素混凝土护坡，外侧设300x500砖砌排水沟，内侧设水泥搅拌桩一排作止水帷幕，Ø600450，水泥掺量15,桩底标高5.500；钻孔灌注桩Ø700850作为支承，桩底标高15.500。内撑式排桩墙围护结构。（4）4-4、剖面自然地坪4.300左右，挖深2.20m，到黄海高程2.100m；面层80厚C20素混凝土，外侧设300x500砖砌排水沟，内侧设水泥搅拌桩一排作止水帷幕，Ø700450，水泥掺量15,桩底标高5.500；钻孔灌注桩Ø600850作为支承，桩底标高17.100。内撑式排桩墙围护结构。（5）5-5剖面自然地坪4.000左右，挖深1.90m，到黄海高程2.100m；按1：0.8放坡至坑底，坡面80厚C20素混凝土护坡，外侧设300x500砖砌排水沟，内侧设水泥搅拌桩一排作止水帷幕，Ø600450，水泥掺量15,桩底标高4.000；钻孔灌注桩Ø600750作为支承，桩底标高14.000。内撑式排桩墙围护结构。（6）6-6剖面自然地坪3.700左右，挖深1.60m，到黄海高程2.100m；按1：0.8放坡至坑底，坡面80厚C20素混凝土护坡，外侧设300x500砖砌排水沟，内侧设水泥搅拌桩一排作止水帷幕，Ø600450，水泥掺量15,桩底标高3.500；钻孔灌注桩Ø600800作为支承，桩底标高12.000。内撑式排桩墙围护结构。（7）7-7剖面自然地坪3.700左右，挖深1.60m，到黄海高程2.100m；按1：0.8放坡至坑底，坡面80厚C20素混凝土护坡，外侧设300x500砖砌排水沟，内侧设水泥搅拌桩一排作止水帷幕，Ø600450，水泥掺量15,桩底标高4.000；钻孔灌注桩Ø600900作为支承，桩底标高14.200。内撑式排桩墙围护结构。（8）8A-8A剖面自然地坪3.700左右，挖深1.60m，到黄海高程2.100m；按1：0.8放坡至坑底，坡面80厚C20素混凝土护坡，外侧设300x500砖砌排水沟，内侧设水泥搅拌桩一排作止水帷幕，Ø600450，水泥掺量15,桩底标高3.800；钻孔灌注桩Ø600750作为支承，桩底标高14.000。内撑式排桩墙围护结构。（9）8B-8B剖面自然地坪3.700左右，挖深1.60m，到黄海高程2.100m；按1：0.8放坡至坑底，坡面80厚C20素混凝土护坡，外侧设300x500砖砌排水
