射击馆金属屋面工程施工组织设计.doc

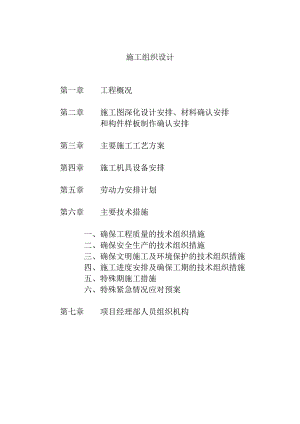

施工组织设计第一章 工程概况第二章 施工图深化设计安排、材料确认安排和构件样板制作确认安排第三章 主要施工工艺方案第四章 施工机具设备安排第五章 劳动力安排计划第六章 主要技术措施一、确保工程质量的技术组织措施二、确保安全生产的技术组织措施三、确保文明施工及环境保护的技术组织措施四、施工进度安排及确保工期的技术组织措施五、特殊期施工措施六、特殊紧急情况应对预案第七章 项目经理部人员组织机构第一章 工程概况一、工程概况2008年奥运会北京射击馆位于某某区八大处福田寺。为34层建筑，长约269米，此次屋面招标由资格赛馆、决赛馆及连廊三部分组成为3-4层建筑，长约269米，柱间距最大为8.4米，在屋面上分别设有独立式屋顶玻璃天窗及玻璃采光带，并在檐口部位设有铝合金遮阳百叶。本次招标的金属屋面工程比较复杂，包括：镀铝锌彩色钢板屋面系统、铝、锰、镁合金屋面系统阳光板、采光天窗屋面、夹胶钢化玻璃天窗、铝合金隔栅板、遮阳百叶、檐口铝单板、压力流排水系统等，集多种功能为一体的金属屋面系统。主要包括了作为屋面最基本功能：防水、保温、采光、消防排烟、吸音、排水等功能。对进行施工单位的综合技术水平、相应的软硬件设施、各方面的管理模式有着很高的要求。有幸能参与2008年奥运会北京射击馆金属屋面工程的投标，我们将本着为业主服务、让业主满意为基本指导思想，以优良的工程质量，88天的施工工期，建造品质优良工程。我们将以严格的成本管理、降低工料消耗水平、保证业主的每一分投入都将得到满意的回报。我们的口号是“保证长城杯，争创鲁班奖”。本施工组织设计的编制是根据招标文件、图纸、关于对招标文件的澄清、修改及补充通知等的要求及施工现场的实际情况，结合本工程技术上的一些特点，编写的一部对工程质量、成本、工期等方面具有程序化管理作用的纲领性文件，我们力求在施工组织设计中履行我们对业主的承诺，希望能以合理适用的方案，严谨务实的工作作风，赢得业主对我单位的信赖。本施工组织设计为正式投标文件，待中标后依据具体施工任务及依照我公司的质量保证手册、质量计划、质量体系程序文件进一步细化调整，并在报请业主、监理方批准后使之成为严谨、周密的施工技术指导文件，并随时接受业主、监理方及其他主管部门的检验和监督。二、工程特点1. 整体造型简洁，专业种类多、各工种交叉多由于本工程屋面系统工程工程量大，构造复杂，屋面系统有压型钢板屋面、直立锁边铝板屋面、阳光板天窗、铝格栅板屋面、铝遮阳百叶、玻璃天窗、檐口铝单板、压力流排水系统等多种形式和专业的内容，相关专业接口部位较多，施工时各专业交叉施工。因此必须做到忙而不乱，各专业相互有序进行。2. 细部构造复杂、专业性强本工程的细部构造复杂,采用不同的构造形式， 节点和收边收口多且复杂。专业性很强。同时多专业同步进行。必须由有丰富经验的专业屋面公司进行施工安装。3. 主要屋面材料需要进口，供货期短根据类似工程的施工经验，对于这种金属屋面系统工程，需要专业模具设备加工，而且主要材料需要进口，供货期十分紧张，这就对材料的计划、供货组织和前期准备提出了很高的要求。我司备有大量现货，可满足该项目需要。4. 施工工期紧由于本工程的位置及功能的特殊性，并且施工难度较大，要求科学合理的进行精心组织施工和科学安排，以确保88天的工期。5. 采用成熟的屋面系统技术、耐久性材料、成熟工艺由于要体现设计师对本建筑物造型独特，外型美观并且功能齐全的设计意图。本工程的屋面系统部分采用了成熟的“暗扣式直立锁边屋面系统”技术、耐久性材料（铝锰镁合金铝板），根据标书的设计要求，我司采用了来自欧洲的屋面系统和其专业的加工设备，应用自保性金属材料铝锰镁合金板。三、施工组织设计编制依据1. 射击馆金属屋面工程招标文件及答疑文件2. 射击馆金属屋工程及图纸（清华大学建筑设计研究院）3. 相关技术规范3.1 建筑及结构设计规范建筑结构荷载规范 GBJ989建筑抗震设计规范 GBJ118-89建筑设计防火规范 GBJ16-87（2001年版）建筑防雷设计规范 GB50057钢结构设计规范 GBJ17冷弯薄壁型钢结构技术规范 GBJ18-87建筑钢结构焊接规程 GBJ81-91民用建筑隔声设计规范 GBJ118-88民用建筑热工设计规范 GB50176-93铝及铝合金压型板 GB6891-863.2 材料标准铝合金建筑型材 GB/T5237-2000变形铝及铝合金牌号表示方法 GB/T16474-1996变形铝及铝合金化学成份 GB/T3190-1996铝及铝合金加工产品的化学成分 GB1T190铝及铝合金轧制板材 GB3880-97铝及铝合金阳极氧化，阳极氧化膜的总规范 GB8013碳素结构钢 GB700低合金高强度结构钢 GB1597紧固件机械性能、不锈钢螺栓、螺钉和螺柱 GB/T3098.6-2000建筑橡胶密封垫预成实芯硫化的结构密封垫用材料GB107113.3 性能检测方法建筑幕墙空气渗透性能检测方法 GB/T15226-94建筑幕墙风压变形性能检测方法 GB/T15227-94建筑幕墙雨水渗透性能检测方法 GB/T15228-943.4 相关验收规范屋面工程质量验收规范 GB502072002电气装置安装工程接地装置施工及验收规范 GB50169-92压型金属板设计施工规范 YBJ216建筑装饰装修工程质量验收规范 GB50210-2001外墙饰面工程施工及验收 JGJ26-2000钢结构工程施工质量验收规范 GB50205-2001建筑工程施工质量验收统一标准 GB50300-2001四、施工组织设计理念作为专业的公司，我们有着工艺成熟、完善的结构性屋面防水系统；具有自动开启的联动消防排烟天窗系统；先进的采光天窗、排水系统；百余人的专业技师技工队伍；实力雄厚、经验丰富的设计人员；数十台具有国内外比较先进的设备和检测仪器；数十家国内外知名的企业和供应商；各种造型、规模的施工经验。本次招标的金属屋面工程，均已实施过。有着丰富的经验，完全能够胜任。本工程施工项目内容多、周期短、各工种相互交叉、施工难度较大，需要各专业间紧密配合，才能圆满完成。因此必须从管理架构、技术措施、安全保障、材料供应、劳动力组织、施工机械等各个方面予以保证。以下我司将针对本工程的特点，结合相关的设计及规范，以及以往的经验，对金属屋面的施工方法、配合施工措施及质量保证和工期保证措施，进行系统的描述。对图纸及招标文件进行系统性分析和深化设计。第二章 施工图深化设计安排、材料确认安排和构件样板制作确认安排一、施工图深化设计安排1. 施工图的深化设计1.1 我公司接到中标通知后，由公司经理任总指挥，会同技术总监和设计部主管进行技术交底、内部协调。宗旨是本工程优先。1.2 针对本工程的重要性选派优秀的有责任心的设计人员和技术人员参与本工程设计。每天对设计的进度、质量以及问题进行会商。个别重要问题及时解决。1.3 认真领会设计师意图，细化、完善各项真实反映金属屋面工程整体布置及细部设计的图纸。相关的尺寸、制安方式、节点、大样、构配件、层次、特别说明等，均明确、准确的表示。 1.4 对设计院提供的图纸，首先进行核对。发现差异或不一致地方，及时书面请示，依据回复进行设计。也可提供备选方案供设计院参考。积极和设计及业主进行沟通，发现问题及时解决。1.5 我公司将依据业主、设计院制定的图纸报批手续将经过自检、互检及组织各相关部门会审、完善后的图纸报设计院、业主审核批准2. 施工组织设计的完善根据本工程的工程内容及特点，由总工程师会同技术总监组织编制切实可行的有针对性金属屋面专业的施工组织设计，包括技术方案、组织方案、施工计划、环保方案等。在施工过程中不断地进行方案的优化、完善。3. 各项技术交底的编制3.1 由工程部会同技术部、安全部，依据施工方案、工艺要求、工程内容、技术标准、施工程序、质量标准以及国家有关的规范及法规。编制有针对性、详细、可行的安全技术交底、施工技术交底、文明施工技术交底、冬雨季施工技术交底、特殊工种技术交底、各重点部位专项施工技术交底等各项交底。3.2 组织施工技术人员进行培训、探讨。施工前进行考核，做到人人心中有数。二、材料的供应1. 合格的材料、及时的供应是保证本工程顺利实施的物质基础，相关的准备工作必须在工程开工之前全部完成。根据各种材料的计划，精心组织货源，安排运输和储备，满足工程施工的要求。2. 由物资材料部牵头，会同工程部、技术部、财务部，依据审核后图纸，对材料编号、名称、规格、数量、进场时间、储备额和消耗进行统计、汇总，并与资金、仓储、运输相结合。制定可行的计划。3. 各项主要材料由物资部进行采购。根据制定可行的计划选择信誉好的长期材料供应商，并严格按照ISO9002质量认证体系中物资采购程序，确保材料的质量。4. 金属屋面工程量大，工期紧，各专业材料品种规格多。工序交错进行，对材料、配件的采购及加工提出很高的要求。必须进行周密的安排以保证开工时材料持续供应。5. 供应商负责生产供货的材料、构件，以及本公司自行生产的构件，均由公司下属车队负责运输保证及时将各种材料成品检验装箱后运输。由物资部安排专人押运。同时保证相关资料随货同行。6. 材料入库前按设计要求对其规格、材质、型号进行核对进行严格检查，包括外观检查、合格证明书或质保书查验、保质期查验以及外包装查验，必须均有交接制度。7. 材料、构件入库后进行标识和分类摆放及管理，材料出库必须检验和办理领用手续。8. 露天堆放的材料必须用雨布遮挡严实，避免日晒雨淋。材料堆放要整齐、并挂上标识牌三、构件样板制作确认安排1. 合同签订后，我公司将按照招标文件中规定的技术要求，依据工程进度安排，及时向业主及监理、设计单位提供材料及全部深化设计安装图纸和方案，并制作样板供业主、设计、监理等单位认可并封存，作为将来验收时的依据。2. 业主、设计、监理等单位认可样板后再组织大面积施工。第三章 主要施工工艺方案一、金属屋面施工流程图二、主分项的施工方法、工艺、顺序、工艺及安装方法1. 各部分的施工工序、工艺及安装方案资格赛馆、决赛馆及连廊三部分屋面作法基本类同，因此不一一叙述，针对资格赛馆的全部和其他不同之处加以叙述。本工程主要施工的内容有屋面系统、天沟、自动天窗、电动百叶、铝
