家居生活广场园区项目工程共享中庭落地脚手架施工方案.doc

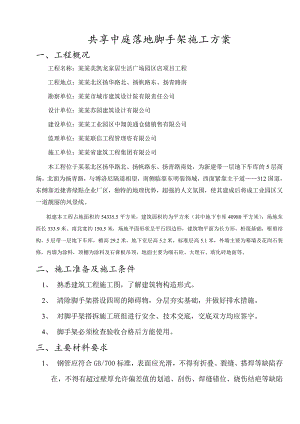

共享中庭落地脚手架施工方案一、工程概况工程名称：某某美凯龙家居生活广场园区店项目工程工程地点：某某北区扬华路北、扬帆路东、扬青路南勘察单位：某某市城市建筑设计院有限责任公司设计单位：某某苏园建筑设计有限公司建设单位：某某工业园区中翔美通仓储销售有限公司监理单位：某某联信工程管理咨有限公司施工单位：某某省建筑工程集团有限公司本工程位于某某北区扬华路北、扬帆路东、扬青路南处，为新建带一层地下车库的5层商场。北面为扬青路，与博洛尼隔道相望，南侧临靠东明装饰城，西面紧靠主干道312国道，东侧靠近捷普绿點企业厂区，独特的地理优势，超强的人文氛围，使其建成后将成工业园区又一道靓丽的风景线。拟建本工程占地面积约54335.5平方米，建筑面积约为平方米（其中地下车库40980平方米），场地东西长333.9米、南北宽约150.5米，场地平面形状呈平行四边形，建筑物平面为长方形，桩筏基础，框剪结构，5层带一层地下车库，檐高29.2米，地下室层高5.2米，标准层高5.1米，外墙主要为幕墙及花岗石装修，内墙为涂料，顶棚为涂料及石膏板吊顶，地面主要为细石砼、大理石、玻化砖地面等。二、施工准备及施工条件1、 熟悉建筑工程施工图，了解建筑物构造形式。2、 清除脚手架搭设四周的障碍物，分层夯实基础，并做好排水措施。3、 对脚手架搭拆施工班组进行安全、技术交底，交底双方均应签字。4、 脚手架必须检查验收合格后方能使用。三、主要材料要求1、 钢管应符合GB/700标准，表面应光滑，不得有折叠、裂缝、搭焊等缺陷存在，不得有超过壁厚允许偏差值的划道、刮伤、焊缝错位、烧伤结疤等缺陷存在，钢管表面锈蚀的深度<0.50mm，钢管弯曲<12mm。脚手架钢管严禁用电焊或氧焊切割，严禁打孔。剪刀撑漆成黑黄警戒色。2、 65N.M符合钢管脚手架扣件（JGJ22-85）均规定对重复使用的扣件应及时检查，有裂缝、变形的扣件严禁使用。滑丝的螺栓必须更换，垫圈必须齐全，表面应涂油漆防腐，扣件螺栓拧紧，扭力矩达65N.M时，铸铁扣件不得发生破坏。四、主要机具要求 主要机具应有扳手、力矩扳手、工具袋套、水准仪、经纬仪、水平尺、线锤等。五、脚手架计算书 扣件式钢管落地脚手架的计算依据建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)、建筑地基基础设计规范(GB 50007-2002)、建筑结构荷载规范(GB 50009-2001)、钢结构设计规范(GB 50017-2003)等编制。一、参数信息:1.脚手架参数双排脚手架搭设高度为 37 米，18米以下采用双管立杆，18米以上采用单管立杆；搭设尺寸为：立杆的纵距为 1.2米，立杆的横距为1.05米，大小横杆的步距为1.5 米；内排架距离墙长度为0.80米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为 48×3.0； 横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 0.80；连墙件采用两步三跨，竖向间距 3 米，水平间距3.6 米，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:2.000 kN/m2；脚手架用途:装修脚手架；同时施工层数:1 层；3.风荷载参数本工程地处某某省某某市，基本风压为0.45 kN/m2；风荷载高度变化系数z 为1.00，风荷载体型系数s 为0.65；脚手架计算中考虑风荷载作用4.静荷载参数每米立杆承受的结构自重标准值(kN/m2):0.1291；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网(kN/m2):0.005；脚手板铺设层数:22；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板；每米脚手架钢管自重标准值(kN/m2):0.033；5.地基参数地基土类型:碎石土；地基承载力标准值(kpa):160.00；立杆基础底面面积(m2):0.25；地基承载力调整系数:1.00。 二、大横杆的计算:按照扣件式钢管脚手架安全技术规范(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值:P1=0.033 kN/m ；脚手板的自重标准值:P2=0.3×1.05/(2+1)=0.105 kN/m ；活荷载标准值: Q=2×1.05/(2+1)=0.7 kN/m；静荷载的设计值: q1=1.2×0.033+1.2×0.105=0.166 kN/m；活荷载的设计值: q2=1.4×0.7=0.98 kN/m； 图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度) 图2 大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下: 跨中最大弯距为M1max=0.08×0.166×1.22+0.10×0.98×1.22kN.m16 kN.m；支座最大弯距计算公式如下: 支座最大弯距为 M2max= -0.10×0.166×1.22-0.117×0.98×1.22 =-0.189 kN.m；选择支座弯矩和跨中弯矩的最大值进行强度验算：=Max(0.16×106,0.189×106)/4490=42.094 N/mm2；大横杆的最大弯曲应力为 = 42.094 N/mm2 小于 大横杆的抗压强度设计值 f=205 N/mm2，满足要求！3.挠度验算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式如下： 其中： 静荷载标准值: q1= P1+P2=0.033+0.105=0.138 kN/m； 活荷载标准值: q2= Q =0.7 kN/m最大挠度计算值为：V= 0.677×0.138×12004/(100×2.06×105×)+0.990×0.7×12004/(100×2.06×105×) = 0.735 mm；大横杆的最大挠度 0.735 mm 小于 大横杆的最大容许挠度 1200/150 mm与10 mm，满足要求！三、小横杆的计算:根据JGJ130-2001第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。1.荷载值计算大横杆的自重标准值：p1= 0.033×1.2 = 0.04 kN；脚手板的自重标准值：P2=0.3×1.05×1.2/(2+1)=0.126 kN；活荷载标准值：Q=2×1.05×1.2/(2+1) =0.840 kN；集中荷载的设计值: P=1.2×(0.04+0.126)+1.4 ×0.84 = 1.375 kN 小横杆计算简图2.强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和 均布荷载最大弯矩计算公式如下: Mqmax = 1.2×0.033×1.052/8 = 0.006 kN.m；集中荷载最大弯矩计算公式如下: Mpmax = 1.375×1.05/3 = 0.481 kN.m ；最大弯矩 M= Mqmax + Mpmax = 0.487 kN.m；最大应力计算值 = M / W = 0.487×106/4490=108.421 N/mm2 ；小横杆的最大弯曲应力 =108.421 N/mm2 小于 小横杆的抗压强度设计值 205 N/mm2，满足要求！3.挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和小横杆自重均布荷载引起的最大挠度计算公式如下: Vqmax=5×0.033×10504/(384×2.06×105×) = 0.024 mm ；大横杆传递荷载 P = p1 + p2 + Q = 0.04+0.126+0.84 = 1.006 kN；集中荷载标准值最不利分配引起的最大挠度计算公式如下: Vpmax = 1005.96×1050×(3×10502-4×10502/9 ) /(72×2.06×105 ×) = 1.861 mm；大挠度和 V = Vqmax + Vpmax = 0.024+1.861 = 1.885 mm；小横杆的最大挠度为 1.885 mm 小于 小横杆的最大容许挠度 1050/150=7与10 mm,满足要求四、扣件抗滑力的计算:按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转单扣件承载力取值为6.40kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc - 扣件抗滑承载力设计值,取6.40 kN；R - 纵向或横向水平杆传给立杆的竖向作用力设计值；大横杆的自重标准值: P1 = 0.033×1.2×2/2=0.04 kN；小横杆的自重标准值: P2 = 0.033×1.05/2=0.017 kN；脚手板的自重标准值: P3 = 0.3×1.05×1.2/2=0.189 kN；活荷载标准值: Q = 2×1.05×1.2 /2 = 1.26 kN；荷载的设计值: R=1.2×(0.04+0.017+0.189)+1.4×1.26=2.06 kN；R < 6.40 kN，单扣件抗滑承载力的设计计算满足要求! 五、脚手架立杆荷载计算: 作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容： (1)每米立杆承受的结构自重标准值(kN)，为0.1291 NG1 = 0.1291+(1.20×2/2)×0.033/1.50×37.00 = 5.762；(2)脚手板的自重标准值(kN/m2)；采用竹笆片脚手板，标准值为0.3 NG2= 0.3×22×1.2×(1.05+0.3)/2 = 5.346 kN；(3)栏杆与挡脚手板自重标准值(kN/m)；采用栏杆、竹笆片脚手板挡板，标准值为0.15 NG3 = 0.15×22×1.2/2 = 1.98 kN；(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005 NG4 = 0.005×1.2×37 = 0.222 kN；经计算得到，静荷载标准值 NG =NG1+NG2+NG3+NG4 = 13.31 kN；活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值 NQ= 2×1.05×1.2×1/2 = 1.26 kN；风荷载标准值按照以下公式计算 其中 Wo - 基本
