定向安置房一期工程钢筋工程施工方案.doc

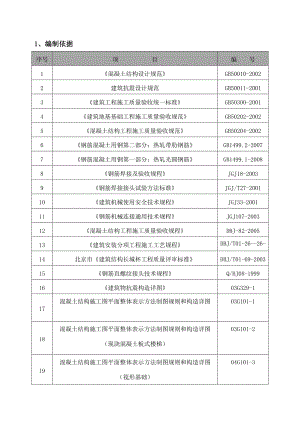

1、编制依据序号项 目编 号1混凝土结构设计规范GB50010-20022建筑抗震设计规范GB50011-20013建筑工程施工质量验收统一标准GB50300-20014建筑地基基础工程施工质量验收规范GB50202-20025混凝土结构工程施工质量验收规范GB50204-20026钢筋混凝土用钢第二部分：热轧带肋钢筋GB1499.2-20077钢筋混凝土用钢第一部分：热轧光圆钢筋GB1499.1-20088钢筋焊接及验收规程JGJ18-20039钢筋焊接接头试验方法标准JGJ/T27-200110建筑机械使用安全技术规程JGJ33-200111钢筋机械连接通用技术规程JGJ107-200312混凝土结构工程施工质量验收规程DBJ-82-200513建筑安装分项工程施工工艺规程DBJ/T01-26-26-200314北京市建筑结构长城杯工程质量评审标准DBJ/T01-69-200315钢筋直螺纹接头技术规程Q/HJ08-199916建筑物抗震构造详图03G329-117混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-118混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）03G101-219混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）04G101-320混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇砼楼面与屋面板）04G101-421人防构件钢筋的锚固长度京04 RFG122北京市建设工程见证取样和送检管理规定（试行）京建质200928923南皋组团定向安置房一期工程（B3-6#楼、B3-10#楼、B3-12#楼地下车库施工图纸24南皋组团定向安置房一期工程（B3-6#楼、B3-10#楼、B3-12#楼地下车库施工组织设计2、工程概况2.1整体工程概况1建筑面积（m2）总建筑面积40774.3m2地下建筑面积3789.69 m2地上建筑面积22330.61 m2车库面积14654 m22层数B3-6#楼：地下2层，地上11层B3-10#楼：地下2层，地上10层B3-12#楼（地下车库）：地下1层3层高（m）B3-6#楼、B3-10#楼：地下二一层为3.3m，首层以上层为2.8m；B3-12#楼（地下车库）：3.6m。4结构形式基础类型筏板基础 结构类型主楼：剪力墙；车库：板柱体系5楼梯结构形式板式6抗震等级地下二层：三级；其它：二级；车库：四级7钢筋HPB235、HRB335、HRB4008钢筋接头形式直径16的钢筋采用剥肋滚轧直螺纹，其它绑扎搭接 2.2 钢筋分项工程概况2.2.1主楼钢筋概况：部位主要结构尺寸（mm）主要钢筋规格地下结构基础底板500HPB235：6、8、10HRB335：12、14HRB400：16、18、20、22、25墙体外墙300/350HPB235：6、8、10HRB335：12、14HRB400：16、18、20内墙200/300/500HPB235：6、8、10HRB335：12、14HRB400：16、18、20楼板160/300HPB235：6HRB335：12、14HRB400：10、12梯段板厚度100/120HPB235：8HRB400：8、10、12连梁主筋-HRB400：16、18、20箍筋-HPB235：8HRB335：12地上结构墙体外墙内墙180HPB235：6、8、10HRB335：12、14HRB400：16、18、20、22楼板120/140/150HPB235：6、8、10HRB335：12HRB400：8、10梯段板厚度100/120/150/180HPB235：8HRB400：8、10、12、14连梁主筋HRB400：16、18、20、22箍筋-HPB235：82.2.2 车库钢筋概况：部位结构尺寸（mm）钢筋规格基础底板650HPB235：6、10HPB235：12、14HRB400：16、18、22、25、32框架柱600×600HPB235：8HRB400：20、25、32墙200/300/350/400HPB235：6HPB235：12、14HRB400：16、18顶板柱托板2600×2600×900（厚）HRB235：10HRB400：16、18、20、22、25顶板500HRB235：6HRB400：18、20、22、25、282.3钢筋保护层部位保护层厚度（）部位保护层厚度（）地下部分人防部分基础底板（底面）40外墙外侧（内侧）30（20）基础底板（顶面）25内墙、板、楼梯20地下室外墙外侧（内侧）30（15）梁30柱（梁）30（25）柱30内墙、板、楼梯板15/地上部分外墙外侧（内侧）15（15）梁25内墙、板、楼梯板15柱30注：各部分主筋砼保护层厚度同时应满足不小于钢筋直径的要求。在与水土直接接触环境下梁、柱为35，墙板25（人防墙板30）。2.4钢筋构造要求2.4.1、钢筋的锚固长度、搭接长度详见图集03G101-1。2.4.2、局部降板构造详见图纸，其它构造详图集03G101-4。2.5钢筋连接本工程中直径16的钢筋采用滚轧直螺纹连接，直径16的钢筋采用绑扎搭接，地梁、框架梁、基础底板及地下顶板（采用双排双向布筋）时，钢筋接头错开25%，框架柱、剪力墙暗柱钢筋接头错开50%。钢筋锚固长度、搭接长度和接头错开长度要求分别见下表：2.5.1无抗震要求的构件（楼板、梁、楼梯等）受拉钢筋的最小锚固长度La见下表： 钢筋规格地下二层至顶层C30HPB235624d250824d2501024d250HRB3351230d360HRB400836d2901036d3601236d4351436d5051636d5801836d6502036d7202236d7952.5.2无抗震要求的构件（楼板、梁、楼梯等）受拉钢筋的最小搭接长度L1见下表钢筋规格地下二层至地上顶层C30HPB235629d300829d3001029d300HRB3351236d435HRB400844d3551044d4401244d5301444d6201644d7051844d7952044d8802244d9702.5.3有抗震要求的构件受拉钢筋的最小锚固长度Lae，见下表表一钢筋规格二级抗震（地下一层至顶层）三级抗震（地下二层）C30C30827d250/1027d270/1234d41031d3751434d48031d4351641d66037d5951841d74037d6702041d82037d740表二钢筋规格四级抗震（车库）C30C401230d360/1430d420/1636d580/1836d650/20/30d60025/30d75032/33d10602.5.4 有抗震要求的构件受拉钢筋的最小搭接长度（mm）：表一钢筋规格二级抗震（地下一层至顶层）三级抗震（地下二层）C30C30838d305/1038d380/1248d58044d5301448d68044d62016/52d83518/52d94020/52d1040表二钢筋规格四级抗震（车库）C30C401242d505/1442d590/1651d820/1851d920/注：表格中数值由03G101-1计算所得。2.5.5 钢筋接头错开长度：钢筋规格直径1616182022 252832连接方式绑扎搭接直螺纹连接，错开35d错开长度（mm）50056063070077087598011203、施工安排3.1 质量目标3.1.1整体质量方针：塑造精品工程，提供满意服务。3.1.2整体质量目标：结构确保“长城杯”，竣工确保“合格”。3.1.3分项质量目标：钢筋工程质量达到“精”标准。3.2 工期安排部 位施 工 时 间共 计基础底板2009-10-162009-11-1631天±0.000以下结构2009-10-252010-1-1582天±0.000以上结构2010-3-12010-06-10101天4、施工准备4.1 技术准备4.1.1 施工图纸下发后，及时组织技术、钢筋工长、翻样等有关人员进行审图。发现问题提前解决，并办理好洽商变更手续。4.1.2 技术员将洽商变更内容及时通知施工管理人员及作业班组，以便正确指导施工。4.1.3 根据图纸和洽商变更，预先提出钢筋加工料单及直螺纹的加工计划。4.1.4技术人员安排好钢筋原材试验计划，并根据各个楼施工部位的接头数量做好钢筋施工试验计划。4.2 场地准备4.2.1 在结构施工时，根据本工程实际情况，地下结构采用现场加工，地上全部采用外加工。现场设置钢筋成品存放场地。4.2.2 地下结构施工期间，现场提前搭设钢筋加工棚,准备单独配电箱,确保加工用电量。直螺纹钢筋加工场地做好上下水。4.3 材料准备4.3.1本工程钢筋全部自购，主要采用首钢、宣钢、唐钢、承钢的钢筋，根据施工进度分批进料，做好验收。钢筋用量计划见下表：楼号B3-6#楼B3-10#楼B3-12#楼（地下车库）合计用量（t）86589028504605直螺纹套筒
