宏晔仁和天地项目一期基坑支护工程施工方案.doc

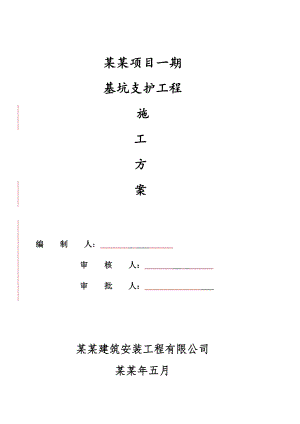

某某项目一期基坑支护工程施工方案 编 制 人： 审 核 人： 审 批 人： 某某建筑安装工程有限公司 某某年五月一、工程概况3二、施工组织设计的编制依据4三、项目经理部的组成5四、施工部署8五、施工方案9六、施工进度计划及保证措施16七、质量安全保证措施16八、工期保证措施17九、文明施工及环境保护措施18十、主要机械设备计划18十一、劳动力安排及组织19十二、竣工验收20 一、工程概况（一）场地位置、地形地貌拟建场地位于咸阳市东风路与毕塬路十字东南角，西与东风路相邻，北与毕塬路相邻，自现地表起算，基坑底面深度约为10.08-11.08米。（二） 地层结构根据外业钻探、井探、原位测试及室内土工试验，在勘探深度80.00m范围内，场地土主要由表土、素填土、黄状土、古土壤黑垆土、黄土、中粗砂、粗砾砂等构成，现自上而下分述如下：1、素填土（Q4ml）：杂色，以粘性土为主，局部含少量砖块及灰渣，局部为原有建筑物地基，结构松散，土质不均，顶面多为0.1m厚的混凝土地面。该层厚度在场地变化较大，厚度为0.602.6m，层底标高385.26387.35m。 2、黄土状土Q4al：褐黄色，可塑为主，局部软塑。具大孔、虫孔，可见蜗牛壳、零星钙质结核，顶层局部具湿陷性。该层在15、17号钻孔缺失。一般厚度1.106.30m，层底埋深2.20m8.00m，层底标高379.81-385.63m。 该层在15-19号钻孔揭露中砂薄层-1Q4al：灰黄色，湿-饱和，松散。矿物成分以石英、长石为主，暗色矿物次之，级配不良。揭露厚度0.506.80m，层底埋深2.008.80m，层底标高379.13385.85m。3、粉质粘土Q4al：浅灰色，可塑软塑。含铁锰氧化物，可见零星钙质结核。该层在场地内普遍分布，个别钻孔未予穿透。一般厚度3.67.70m，层底埋深11.0014.30m，层底标高373.63376.91m。4、粉质粘土Q4al：浅灰色，可塑为主，局部软塑。含铁锰氧化物，可见零星钙质结核。该层在场地内普遍分布，个别钻孔未予穿透。一般厚度1.507.50m，层底埋深13.3019.30m，层底标高368.63374.59m。5、中粗砂Q3al：灰黄色，饱和，密实。矿物成分以石英、长石为主，暗色矿物次之，含零星圆砾，级配不良。该层在场地内普遍分布，个别钻孔予以穿透。一般厚度5.50-12.70m，层底埋深23.80-26.00m，层底白哦高361.79-363.91m。6、粉质粘土Q3al：灰黄色，可塑，含锰氧化物、零星钙质结核及蜗牛壳、该层在场地内普遍分布，个别钻孔未予揭露。一般厚度1.00-7.00m,层底埋深25.70-32.00m，层底标高355.88-362.00m。该层在4、5、6号钻孔揭露中砂薄层-1Q3al：灰黄色，饱和，密实。矿物成分以石英、长石为主，暗色矿物次之，级配不良。揭露厚度0.801.40。7、中砂Q3al：灰黄色，饱和，密实。矿物成分以石英、长石为主，暗色矿物次之，含零星圆砾，级配不良。该层在场地内普遍分布，个别钻孔予以穿透。一般厚度9.0013.70m，层底埋深40.0041.50m，层底标高346.38347.90m。 该层在场地南部揭露粉质粘土薄层-1Q3al：灰色，可塑，含锰氧化物、零星钙质结核及蜗牛壳。揭露厚度1.604.90m。8、中砂Q3al：灰黄色，饱和，密实。矿物成分以石英、长石为主，暗色矿物次之，含零星圆砾，级配不良。该层在场地内普遍分布。个别钻孔予以穿透。一般厚度9.0011.00m，层底埋深50.0051.00m，层底标高336.16338.06m。9、中砂Q2al：灰黄色，饱和，密实。矿物成分以石英、长石为主，暗色矿物次之，含零星圆砾，级配不良。该层在场地内普遍分布，个别钻孔予以穿透。一般厚度9.0011.00m，层底埋深60.0061.00m，层底标高326.81328.06m。10、细砂Q2al：灰黄色，饱和，密实。矿物成分以石英、长石为主，暗色矿物次之，含零星圆砾，级配不良。该层在场地内普遍分布，个别钻孔予以穿透。一般厚度8.7010.00m，层底埋深69.0070.00m，层底标高317.84318.93m。11、中砂Q2al：灰黄色，饱和，密实。矿物成分以石英、长石为主，暗色矿物次之，含零星圆砾，级配不良。该层在勘探深度内未予穿透，最大揭露厚度二、施工组织设计的编制依据（一）建筑桩基技术规范（JGJ94-20085）；（二）混凝土结构工程施工及验收规范（GB50204-92）；（三）钢筋焊接及验收规程（JGJ18-96）；（四）建筑工程质量检验评定标准（GBJ301-88）；（五）建筑地基基础工程施工质量验收规范（GB50202-2002）；（六）设计图纸和岩土工程勘察报告。三、项目经理部的组成本工程委派对基坑支护及桩基施工有丰富经验的管理人员和作业人员进驻施工现场。健全和充实施工组织机构，成立宏晔仁合天地护坡桩及其它边坡支护等工程项目经理部。（一）项目经理部组成，详见下表（复印证书附后）项目部主要管理人员一览表序号姓名职务证号1朱卫军项目经理市人社发2013100号2王学潮技术负责人3王社社施工员（工长）4易成东质量员SGZ5刘欣榕安全员鄂建安C（2013）06137146李 枫资料员ZIZ7陈宗南材料员CLZ（二）各岗位人员职责1、项目经理：朱卫军（1）认真贯彻执行党和国家的各项方针政策，努力提高工作效率，自觉执行各种技术规范，全面贯彻GB/T19001-2000、GB/T24001-2004、GB/T28001-2001标准的要求。对职工经常进行质量教育，树立质量至上意识、创优良工程意识，一切以保证工程质量、工期、安全为前提开展工作。（2）对工程施工实施全过程控制和领导，组织保证质量、工期、安全和环境保护等措施的落实，对施工人员择优录用，严格岗位考核，奖勤罚懒。（3）对参加工程施工人员进行遵纪守法和安全生产、文明施工教育，教育职工模范遵守社会治安、市容环卫整顿的各项规定，处理好同各有关管理部门的关系，教育职工重合同、守信誉、重质量、保安全，全面提高职工队伍的技术素质和政治素质，使职工以主人翁的积极态度搞好本工程施工。（4）代表公司与建设单位、设计部门、质量监督部门联系业务，并且密切配合他们工作，以便共同提高施工质量，妥善解决施工中的各种问题。2、技术负责人：王学潮（1）执行规程规范的各项技术要求，熟悉设计施工图的建筑概况、基础类型、桩体结构，钢筋笼结构，砼标号，砼配合比，塌落度的设计要求，并根据设计要求和甲方进度要求编制施工图的工艺流程、施工计划、质量控制网络、进度计划网络以及制定成孔、钢筋笼加工、混凝土浇注、试块制作与养护等各项要求，保存好图纸、各种变更、通知、等原始资料。按公司质量管理体系4.2.4要素及相关要求做好现场工作。（2）负责开、竣工报告的编写工作，组织工程技术人员对各工序的施工质量检查，做好过程质量控制，编写施工质量自检报告。（3）检查验收进场原材料，并及时送检，做好材料标识和检验控制，保证工程所用材料符合设计要求，并做好质量记录。（4）根据规划部门的建筑红线坐标、高程，组织测量人员共同设立施工的控制系统，建造牢固明显的控制标志，妥善保存坐标、高程控制资料，准确的组织实施桩位定点。（5）熟悉工程地质勘察资料，并根据地层情况，对桩孔施工提出相应的技术要求。依据设计要求，对施工人员进行技术交底，提出各工序施工质量控制内容及要求。（7）下达钻孔施工记录表、钻孔深度要求、砼浇注记录表和保管各项施工原始记录，编制施工技术参数一览表，编制工程报告书。（8）负责工程施工竣工验收，绘制测量桩位竣工图、桩头标高、桩位偏差、钢筋笼顶标高等资料，根据施工质量的评定标准和评审各项规定，整理送审资料，联系质检部门评定施工质量等级。（9） 经常抽查检验钢筋笼的加工情况，检查主筋长度、箍筋间距、主筋调直与间距，使之符合设计及规范要求。3、施工员：王社社（1）认真学习各种施工技术规范，熟悉掌握规范、设计施工图、基础类型、桩体结构、钢筋笼结构、砼标号、砼配合比、塌落度的设计要求和施工要求，并根据要求对每道工序跟踪检查，填写完成各种检查验收表格，做好各种质量记录。（2） 根据工程技术负责人、测量工程师下达的钻孔通知单，对终孔深度进行验收，并请建设单位代表、质检部门进一步验收，同时记录沉渣厚度。（3）钻孔验收合格后，按照钢筋笼结构尺寸和测量人员下达的钢筋笼标高，检查钢筋笼质量和安置位置及固定措施，检查和核对导管长度、安置高低、隔水球位置，实测孔深。（4）浇注中应经常检查钢筋笼是否上浮与下沉，检查导管尺寸和埋深，防止埋深过大卡管和埋深过浅断桩。（5）检查试块制作的选料标准和正确测量砼塌落度。（6） 检查钻机移位对其它钻机施工设备、人员和工作环境的影响，以防止钻架倾倒，造成事故。（7）检查各钻机的电器、线路是否完好，发现问题及时通知电工更换。4、质检员：易成东，认真学习和贯彻工程施工的质量标准，参加工程图纸的技术交底，针对工程的实际情况，制定合理的施工方法负责各类原材料的质量检验，高程引测，参与施工放线。及时传达上级领导的质量整改意见，并负责贯彻实施。根据施工组织设计的要求，参加工程的隐蔽验收、竣工验收等。对工程各阶段实行检查（包括原材料检查和成品质量的检查），对不合格的施工段（项）及时勒令返工整改。5、安全员：刘欣榕 ，施工现场安全动态管理，消防保卫，环境保护等工作。6、资料员：李枫， 主要负责材料收集、来往函件处理、文字处理、办公供需，生活后勤，食堂卫生，宿舍文明。7、材料员：陈宗南，材料员必须严格遵守材料供应计划，按时按量，提供合格的原材料及相应的材质单、合格证等，要求分类归堆、明确标识。（三）项目经理部下设1、（1）技术质检组（2）专业施工组（3）材料供应组（4）安全后勤组2、正常施工期间各班组既分工又密切协作，质检组、材料供应组、安全后勤组、给专业施工组提供优质的服务保障，专业施工组为项目部（建设单位）生产出合格的产品。四、施工部署（一）部署原则：加强施工过程的动态管理，合理安排劳动力和施工设备的投入，在确保每到工序质量的前提下，立足抢时间、争速度，科学的组织施工，严格劳动纪律，严肃施工调度严格把握关键工序的施工，确保按期、优质、高效地完成施工任务。（二）施工部署：1、在接到甲方通知之日起两日内组织好人员，施工机械设备进场，开始进行测量放样、施工人员、设备、材料陆续进入场地，材料进行试验（复试）。2、放线合格后，即可分别进行打桩、挖土、土钉墙支护、冠梁、预应力锚索等施工。五、施工方案此基坑为深基坑，本基坑支护采用土钉土墙支护、排桩加锚索支护
