安全施工组织设计2.doc

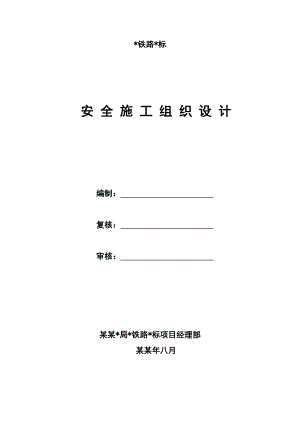

*铁路*标安 全 施 工 组 织 设 计编制： 复核： 审核： 某某*局*铁路*标项目经理部某某年八月目录一、编制依据二、工程概况三、安全生产管理目标 四、安全生产管理网络五、安全施工方案六、各级安全生产责任制及各工种操作规范七、应急预案一、编制依据新建*枢纽、*至*段*标施工总价承包招标文件、招标图纸、业主下发下发文件、设计文件及图纸等。国家及相关部委颁布的法律、法规和铁道部颁布的现行设计规范、施工规范、铁路工程质量验收标准及其它有关文件资料。工程现场调查、采集、咨询所获取的资料。我公司拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果和工程施工积累的经验。二、 工程概况1、工程概况*2、主要工程量：*双线特大桥：1座 2172.4m，共68个墩台、钻孔桩基础，桩径1.0m或1.25m，共570根、矩形或圆端形实体桥墩、预应力T形简支梁结构；涵洞：36座，其中新建涵洞12座，既有线接长涵洞24座；路基：填方85万方（包括站场及区间填方）及CFG桩、水泥搅拌桩软基处理；*车站：一座，含房建给水所2200m2，牵引变电所6000m23、参建单位：建设单位：* 监理单位：*施工单位：*三、安全生产管理目标本工程安全目标：坚持“安全第一、预防为主、综合治理”的方针，安全、优质、高效地建设本工程。安全目标即：无行车特别重大、大事故；无职工死亡事故；无重大火灾爆炸事故；四、安全生产管理网络安全生产是指在施工过程中采取各种措施，完善安全管理体系与规章制度，以使本工程在施工过程中不发生安全事故。 安全是施工中永恒的主题，在施工过程中，我们将把安全放在最高位置。在施工过程中，安全质量一文明施工经济效益，只有确保工程施工安全，才有质量、文明施工、进度及效益，没有安全就无从说起。 在本工程施工过程中，我们将运用科学的管理手段和模式，以安全为中心，制定以保证安全生产为目的的体系；落实安全生产体系，以保证安全生产措施的实施。安全生产体系是由安全生产责任制、安全生产制度及安全生产管理组成。 根据本工程管理人员的规模，在项目经理负责制的施工管理体系基础上建立项目安全生产责任制。以项目经理为主，项目副经理、总工程师为辅；各工种工长及班组为主要执行者；保卫、安全员、防护人员为主要监督者的安全生产责任制。安全管理体系是在明确安全生产职责和制度的前提下所进行的综合管理活动。为确保安全体系的正常运转，以项目经理为首的项目安全实施，以公司安全部为主的安全监督体系，两者合二为一，相互配合，齐抓共管，以形成本工程行之有效的安全管理体系。项目经理:*副经理：*安全总监：*总工：*工程部长：* 安质部长：*物资部长：*安全技术措施交底制定施工安全技术措施制定操作标准司机安全教育车辆状况检查行车事故分析处理行车安全教育行车设备操作安全检查作业人员安全教育作业人员防护设施检查作业人员操作违章检查安全生产教育违章作业安全事故处理组织安全检查安全质量标准工地建设制定机电设备使用措施机电设备状况检查行车事故分析处理安全技术员、防护员 各作业班组安全员 安全保证体系框图五、安全施工方案施工临时用电方案一、低压线路接地与接零保护系统1、*特大桥施工现场线路较较长，用电设备较多，用电量大。为防止在TN-C三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采用TN-S三相五线接零保护。2、NT  S三相五线接零保护架设要求(1) 保护零线严禁通过任何开关或熔断器。(2) 保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。(3) 保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。(4) 保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。(5) 保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。(6) 重复接地必须在保护零线上。工作零线不能加重复接地（因工作零线加了重复接地，漏电保护器就无法使用）。(7) 保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地桩重复接地。二、电源负荷计算1变压器（630 kVA）用电量验算(1) 变压器主要供电对象表-1 电动设备序号机械名称规格型号单台功率(Kw)数量功率(Kw)1自动计量砼搅拌站HZS2510522102钢筋切断机CQ404143钢筋调直机GTJ4-145154电焊机BX3-400223665盘锯MJ1067.517.56木工刨M131067.517.57回旋钻机红星300608480合计780(2) 施工用电量计算P计=1.1×K1hP1=1.1×0.6×780=514.8 kW(3) 变压器容量验算P变=1.05P/cos=1.05×514.8/0.75=720.72 kVA 考虑各种机械不会同时使用，变压器（630 kVA/400 kVA）能满足要求。三、 配电室的建造1配电室宜在临近变压器、进出线方便、无灰尘、无蒸汽、无腐蚀、无震动、不易积水的地方建造。2配电室建造的要求(1) 配电室一般不小于9m2,地坪上应铺设绝缘脚垫，配备绝缘用具和用品。(2) 做到“五防一通”，即防火、防雨、防雪、防汛、防小动物和通风良好。(3) 室门应向外开，有锁，金属门要做接地或接零保护。(4) 配电室的天棚距地面不低于3m。(5) 配电室内设的值班室距电屏（盘）的距离应大于1m，并采取屏障隔离。(6) 配电室建筑物的耐火等级不应低于3级，室内应配置砂箱和绝缘灭火器。灭火机用干粉或CO2等灭火器，严禁使用清水泡沫导电灭火器，灭火器挂于门外便于使用，不要放在配电间。3配电屏（盘）及配电装置四周的安全距离(1) 配电屏（盘）正面操作通道宽度，单列布置不小于1.5m,双列布置不小于2m；后面维护通道宽度不小于0.8m；侧面维护通道宽度不小于1m。(2) 配电装置上端距天棚不小于0.5m。(3) 配电室内的裸线与地面垂直距离小于2.5m时，应采用遮栏隔离。4配电屏的安全技术措施(1) 成列的配电屏（盘）两端，应与重复接地线及保护零线作电气连接。(2) 配电屏上各配电线路，应编号并标明用途。(3) 配电屏应装设短路及过负荷保护装置和漏电保护器。(4) 配电屏或配电线路维修时，应切断电源并悬挂标志牌。(5) 配电屏上分设零线桥与保护零线或地线桥；电器进出线带电体不得外露。(6) 配电室内的导线优先选用绝缘导线。如用裸露材料，必须严格按规范采取防护措施。(7) 室内照明应从开关上端引出，防止拉闸灭灯。四、 配电箱与开关箱1本工程临时用电采用TNS 三相五线三级配电两极保护。三级配电指总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置。两极保护指分配电箱和开关箱，均必须经漏电保护开关保护。2配电箱的材质和安置要求(1) 配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。(2) 固定式配电箱、开关箱的下底与地面的垂直距离大于1.3m，小于1.5m;移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。(3) 分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。(4) 配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源烘烤的场所。(5) 配电箱周围应有足够二人同时工作的空间和通道，严禁堆放任何妨碍操作及维修工作的物品；不得有灌木、杂草。(6) 配电箱、开关箱必须有防雨、防尘设施，必须有门锁。3配电箱开关箱装设的电器要求(1) 常规的箱内安装是左大右小，大容量的控制开关和熔断器装设在左面，小容量的开关电器安装在右面。(2) 配电箱内的电器，应安装在金属或非木质的绝缘安装板上。(3) 配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均应作可靠的保护接零。保护接零必须采用标准的黄/绿双色线及专用接线板连接，与工作零线应有明显的区别。(4) 配电箱、开关箱电源导线的进出为下进下出，不能设在上面、后面或侧面，更不应当从门缝隙中引进和引出导线。(5) 导线的进、出口处，应加强绝缘，并将导线卡固。(6) 配电箱、开关箱内优先选用铜线。为了保证可靠的电气连接，保护零线应采用绝缘铜线。(7) 所有配电箱，均应标明其名称、用途，并作出分路标记。(8) 进入开关箱的电源线，严禁用插销连接。4总配电箱的电器配置与接线(1) 本工程用电采用TN  S系统。因本工程现场较大，临时线路较多，所以总配电箱应设置漏电保护器（FQ）。(2) 总配电箱，应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或自动开关和分路自动开关）；总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值适应。(3) 总配电箱，应装设电压表、总电流表、总电度表及其他仪表。5分配电箱的电器配置与接线。(1) 分配电箱的电器配置与接线，应与总配电箱的电器配置与接线，以及配电线路相适应。(2) 分配电箱，应装设总隔离开关、分路隔离开关、总熔断器和分路熔断路（或自动开关和分路自动开关）；总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值适应。6
