好氧池、反硝化池土建施工方案.doc

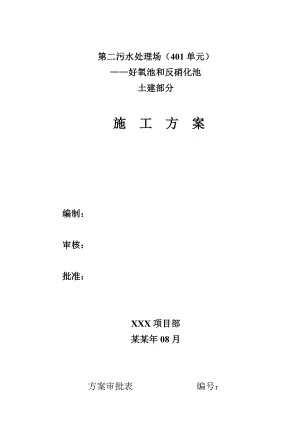

第二污水处理场（401单元）好氧池和反硝化池土建部分 施 工 方 案编制：审核：批准：XXX项目部某某年08月方案审批表 编号：方案名称好氧池和反硝化池土建部分施工方案编制单位XXX项目部审核意见审核意见：总承包商HSE工程师： 年 月 日审核意见：总承包商QA/QC工程师： 年 月 日审核意见：总承包商专业工程师： 年 月 日批准意见审批意见：总承包商总工程师 ： 年 月 日目 录1、前言3 1.1 使用范围.3 1.2 编制说明.3 1.3 编制依据.3 2.工程概况.3 2.1工程概况.3 2.2工程特点.4 2.3 主要工作量.4 3 施工程序.5 4 施工方法.6 4.1测量放线.6 4.2井点降水.9 4.3土方开挖工程13 4.4地基处理15 4.5钢筋工程17 4.6模板工程31 4.7混凝土工程414.8预埋件及预留洞留设施工464.9外脚手架工程48 4.10池壁外围土方回填.495 质量保证措施与主要质量要求.49 5.1 现场施工管理.49 5.2 质量保证体系.49 5.3质量控制体系框架图.525.4质量管理措施.54 5.5工程质量保证措施.54 5.6计量管理.56 5.7检试验设备.575.8主要质量验收标准57 6 HSE措施.57 7 主要施工机具计划.84 8 主要施工技措投入计划.84 1、 前言1.1使用范围本方案是指导新建401单元第二污水处理场内的好氧池和反硝化池土建施工。1.2编制说明为了确保好氧池和反硝化池土建施工能保质保量顺利完成，特编制该单位工程的施工方案。本施组的主要工序方案包含深井降水方案，测量放线方案，土方开挖方案，天然级配砂砾换填方案，钢筋工程方案，模板工程方案，混凝土工程方案，脚手架方案等。施工中将严格按此方案施工。1.3编制依据1）XXX 500万吨/年炼油改扩建工程401单元第二污水处理场的好氧池和反硝化池结构施工图；2）XXX工程初步勘察报告XXX勘察设计研究院，档案号：XXX3）现行有关国家、行业、地方规范标准A、石油化工钢储罐地基基础施工及验收规范SH/T3528-2005；B、石油化工设备混凝土基础工程施工及验收规范SH3510-2000；C、混凝土结构工程施工质量验收规范GB50204-2002；D、钢筋焊接及验收规程JGJ18-2003；E、石油化工钢储罐地基充水预压监测SH/T3123-20012、 工程概况2.1工程概况本单位工程为401单元内的其中两个项目，工程范围包括土建工程全部及部分钢制栏杆等项目；工程建设质量标准为合格。本单位工程位于老厂区新建的第二污水处理场内，由好氧池和反硝化池等结构构成。水池底板及壁板混凝土为C30钢纤维混凝土（在混凝土内掺20Kg/m3钢纤维及掺WG-CMA膨胀剂、掺量为水泥用量的6%），水池其他部位为普通C30混凝土，抗渗等级为S6，垫层采用C20素混凝土；其中反硝化池长11.8米，宽14米，深5.7米；好氧池长54.8米，宽40.00米，深5.7米；消化液回流池长8米，宽13.15米，深5.7米。设计标高±0.000相当于绝对标高1120.10m；平面位置见总平面规划图。本单位工程基础应落在地勘报告中的第层细砂层上，地基承载力特征值fak180KPa。抗震设防烈度为8度（0.24g）。本单位工程材料采用：钢筋：HPB235级（），HRB335级（），钢筋搭接采用焊接或机械连接。池顶洞口周围均有栏杆，栏杆选用LG1-10，详国标图集02（03）J401（1），栏杆埋件配合本图集埋设；直爬梯及护笼详国标02（03）J401(1)，爬梯埋件配合本图集埋设，护笼做法详图集第93页。本单位工程钢筋保护层：水池底板下部为50mm、底板顶面及池壁内侧为35mm、池壁外侧为30mm、梁为40mm、柱为40mm、顶板底面为25mm、顶板顶面为20mm。本单位池外回填施工时，应四周均匀回填，分层夯实，压实系数不小于0.94本工程工期有CPECC总包统筹安排，自监理工程师下达开工令之日起，约110 （日历）天内完成。2.2工程特点根据建设单位、监理单位及总包的要求，本工程有一下几个工程特点：1） 工期较短，确保在规定的时间内完成好氧池和反硝化池的土建结构；解决办法：分两班施工班组，即白班一组、夜班一组，24小时连续作业。2） 质量要求高（表面平整度施工误差不超过3mm），混凝土均为清水混凝土；解决办法：本工程混凝土均采用商品混凝土，混凝土模板采用15mm厚漆膜多层板模板，模板与模板之间的缝隙采用2mm厚海绵条，混凝土振捣时要确保振捣密实。3） 场地狭小，临建布置需合理安排。4） 子目项较多，如何合理安排是保证整个单元竣工的关键解决办法：施工从深基础至浅基础，先施工钢储罐设备基础再施工设备用房等原则，从而确保不影响设备安装单位，也保证了整个单元的工期。2.3主要工作量序号名 称单 位数 量备 注1土石方m32混凝土m33钢筋混凝土m34钢筋量t53、 施工工序流程施工准备钢筋原材进场钢筋半成品制作取样检验合格测量放线土方开挖试块养护混凝土试块制作混凝土运输试块试压池子顶部结构池子钢筋、模板、混凝土池子基础垫层级配砂砾回填甲方、总包、监理验收4、 主要工序施工方法4.1测量放线4.1.1施工放线1)定位依据的检测本工程平面定位根据第二污水处理场的总平面规划图及已经通过验收的该区域控制点（G1、G2），该两点检测结果符合要求。具体定位见下图：2）平面控制网的布设根据设计图纸对建筑物进行定位，以轴线点进行各轴线控制。对现场区域的G1和G2施工控制点进行复核，当复核无误后，利用全站仪、经纬仪与50米钢卷尺测出各控制轴线，设立轴线控制桩，建立施工控制网，对建立的施工控制网认真复核一次，并保存书面的测量放线成果及复核记录，作存档资料。对建立好的施工控制网提供给监理复核，复核无误后方可进行下一道工序的施工。3）本单位工程的轴线控制线为轴和G轴，控制线均为向水池内1m，控制桩采用木桩打入离基坑边1m的土内。控制桩周边采用砖砌保护并用钢管维护。4）根据轴线进行细部放线。4.1.2高程控制网的布置及高程的传递1）高程控制网的布设由甲方提供的G5水准点，然后将高程控制点投放在施工区域的，场区高程控制点为1115.34m。位置在新建污水处理场的西北角。2）高程传递本工程水池基础高程主要是根据已经投测完的场区高程点然后用水准仪反测到基坑内，并用细石混凝土作维护。4.1.3沉降观测1）观测仪器的精度必须达到1/10毫米。2）工程的沉降点设置，是根据设计图纸的要求进行设置，主要是针对水池，在水池顶板及水池池壁上按设计要求设置沉降观测点。在施工水池时，在混凝土内先预埋一块钢板，模板拆除后按设计要求的沉降观测点的高程再在钢板上焊接沉降板。3）观测时间：水池结构施工完工后，水池充水前、充水过程中、充满水稳压阶段、放水后等全过程的各个阶段，设专人定期进行，每天不少于一次。4）沉降成果整理，填写沉降观测数据，绘制曲线图。5）观测应定人、定路线、定仪器。4.1.4测量工作所需仪器设备见下表序号名称型号单位数量1全站仪KTS-442RL台12水准仪DZS3-1台13经纬仪J2台14标尺5m塔尺把23m铝合金尺把25钢卷尺50米把16线锤0.75kg个27墨斗个28对讲机对44.1.5轴线控制方法本工程轴线控制方法：采用全站仪定四个角位置，然后再用经纬仪定轴线控制线，本单位工程轴线控制线均向内1m为控制线。4.1.6施工注意事项1）复核桩点的正确性，有问题时，向甲方及工程监理提出。2）对已作好的各轴线进行反复核对。3）高程控制点与水平控制点同时交接。4）高程控制点可分区控制，但必须经常复核校对，保证其测量精度。5）定期对全站仪、水准仪、经纬仪进行检测，保证其准确性和测量精度。4.2井点降水4.2.1主要机具设备深井井点机具设备由井管和潜水泵、排水管等组成
