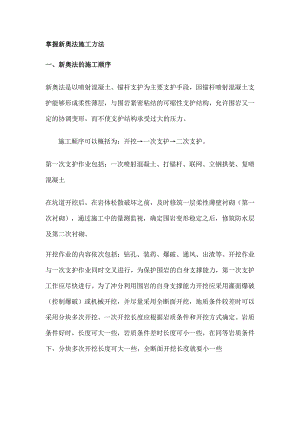

掌握新奥法施工方法一、新奥法的施工顺序新奥法是以喷射混凝土、锚杆支护为主要支护手段，因锚杆喷射混凝土支护能够形成柔性薄层，与围岩紧密粘结的可缩性支护结构，允许围岩又一定的协调变形，而不使支护结构承受过大的压力。施工顺序可以概括为：开挖一次支护二次支护。第一次支护作业包括：一次喷射混凝土、打锚杆、联网、立钢拱架、复喷混凝土在坑道开挖后，在岩体松散破坏之前，及时修筑一层柔性薄壁衬砌（第一次衬砌），通过施工中的量测监视，确定围岩变形稳定之后，修筑防水层及第二次衬砌。开挖作业的内容依次包括：钻孔、装药、爆破、通风、出渣等。开挖作业与一次支护作业同时交叉进行，为保护围岩的自身支撑能力，第一次支护工作应尽快进行。为了冲分利用围岩的自身支撑能力开挖应采用灌面爆破（控制爆破）或机械开挖，并尽量采用全断面开挖，地质条件较差时可以采用分块多次开挖。一次开挖长度应根据岩质条件和开挖方式确定。岩质条件好时，长度可大一些，岩质条件差时长度可小一些，在同等岩质条件下，分块多次开挖长度可大一些，全断面开挖长度就要小一些完成第一次支护的时间非常重要，一般情况应在开挖后围岩自稳时间的二分之一时间内完成。目前的施工经验是松散围岩应在爆破后三小时内完成，主要由施工条件决定。在地质条件非常差的破碎带或膨胀性地层（如风华花岗岩）中开挖巷道，为了延长围岩的自稳时间，为了给一次支护争取时间，安全的作业，需要在开挖工作面的前方围岩进行超前支护（预支护），然后再开挖。在安装锚杆的同时，在围岩和支护中埋设仪器或测点，进行围岩位移和应力的现场测量：依据测量得到的信息来了解围岩的动态，以及支护抗力与围岩的相适应程度。一次支护后，在围岩变形趋于稳定时，进行第二次支护和封底，即永久性的支护（或是补喷射混凝土，或是浇注混凝土内拱），起到提高安全度和整个支护承载能力增强的作用，而此支护时机可以由监测结果得到。对于底板不稳，底鼓变形严重，必然牵动侧墙及顶部支护不稳，所以应尽快封底，形成封闭式的支护，以谋求围岩的稳定。二、新奥法施工的基本原则1少扰动 2早喷锚 3勤量测 4紧封闭三、隧道开挖新奥法的开挖施工一般采用全断面法、台阶法及分部开挖法。全断面法及台阶法应用最广，约占新奥法施工总量的98，其施工程序及施工方法同矿山法。（一）全断面开挖法全断面开挖法是按设计开挖断面一次开挖成型。1，全断面开挖法的优缺点（1）全断面开挖有较大的工作空间，适用于大型配套机械化施工，施工速度快，因单工作面作业，便于施工组织和管理。一般应尽量采用全断面开挖法。由于开挖面大，围岩相对稳定性降低，且每循环工作量相对较大，因此要有较强的开挖、出渣能力和相应的支护能力。（2）采用全断面开挖，具有较大的断面进尺比（即开挖断面面积与掘进进尺之比），可获得较好的爆破效果，且爆破对围岩的震动次数较少，有利于围岩的稳定。但由于每次爆破震动强度却较大，因此要求进行严格的控制爆破设计，尤其是对于稳定较差的围岩。2采取全断面法开挖时应注意以下事项：（1）摸清开挖面前方的地质情况，随时准备好应急措施（包括改变施工方法），以确保施工安全。尤其应注意突然发生的地质条件恶化如地下泥石流。（2）各工序使用的机械设备务求配套，以充分发挥机械设备的使用效率和各工序之间的协调进行，在保证隧道稳定安全条件下，提高施工速度。（3）在软弱破碎围岩中使用全断面法开挖时，应加强对辅助施工方法的设计和作业检查，以及对支护后围岩的动态量测与监控。（二）台阶开挖法台阶开挖法一般是将设计断面分上半断面和下半断面两次开挖成型，也有采用台阶上部弧形导坑超前开挖的。1台阶开挖法的优缺点（1）台阶开挖法可以有足够的工作空间和适当的施工速度。但上下部作业有干扰。（2）台阶开挖虽增加对围岩的扰动次数，但台阶有利于开挖面的稳定。尤其是上部开挖支护后，下部作业就较为安全，但应注意下部作业时对上部稳定性的影响。2台阶开挖时应注意的事项（1）台阶长度要适当。按台阶长短可分为长台阶、短台阶、微台阶（超短台阶）三种。选用何种台阶，应根据两个条件来确定：其一是初期支护形成闭合断面的时间要求，围岩稳定性愈差，闭合时间要求愈短；其二是上半断面施工时开挖、支护、出渣等机械设备所需的空间大小的要求。（2）解决好上、下半断面作业的相互干扰问题。微台阶基本上是合为一个工作面进行同步掘进；长台阶基本上拉开，干扰较小；而短台阶干扰就较大，要注意作业组织。对于长度较短的隧道，可将上半断面贯通后，再进行下半断面施工。（3）下部开挖时，应注意上部的稳定。若围岩稳定性较好，则可以分段顺序开挖；若围岩稳定性较差，则应缩短下部掘进循环进尺；若稳定性很差，则可以左右错开，或先拉中槽后挖边帮。（三）分部开挖法分部开挖法是将隧道断面分部开挖逐步成型，且一般将某部超前开挖，故也可称为导坑超前开挖法。常用的有上下导坑超前开挖法，上导坑超前开挖法、单（双）侧壁导坑超前开挖法等。1、分部开挖法的优缺点（1）分部开挖因减少了每个坑道的跨度（宽度），能显著增强坑道围岩的相对稳定性，且易于进行局部支护（2）导坑超前开挖，有利于提前探明地质情况，并予以及时处理。2分部开挖时应注意以下事项：（1）因工作面较多，相互干扰大，应注意组织协调，实行统一指挥。（2）由于多次开挖对围岩的扰动大，不利于围岩的稳定，应特别注意加强对爆破开挖的控制。（3）应尽量创造条件，减少分部次数，尽可能争取用大断面开挖。（4）凡下部开挖，尤其是边帮部位开挖时应注意上部支护或衬砌的稳定，减少对上部围岩及支护、衬砌的扰动和破坏
