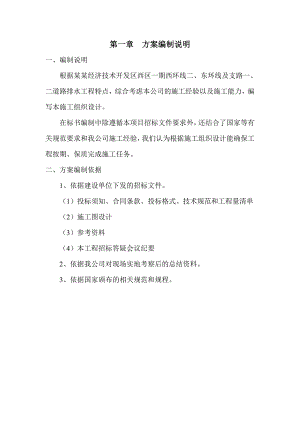

第一章 方案编制说明一、编制说明根据某某经济技术开发区西区一期西环线二、东环线及支路一、二道路排水工程特点，综合考虑本公司的施工经验以及施工能力，编写本施工组织设计。在标书编制中除遵循本项目招标文件要求外，还结合了国家等有关规范要求和我公司施工经验，我们认为根据施工组织设计能确保工程按期、保质完成施工任务。二、方案编制依据1、依据建设单位下发的招标文件。（1）投标须知、合同条款、投标格式、技术规范和工程量清单（2）施工图设计 （3）参考资料 （4）本工程招标答疑会议纪要2、依据我公司对现场实地考察后的总结资料。3、依据国家颁布的相关规范和规程。 第二章 综合说明一、工程总体目标1、计划工期：开工某某年8月25日，竣工时间某某年10月31日，总工期68天2、质量标准：某某市城市排水工程质量检验标准DB29-52-2003；某某市城市道路工程质量检验标准DB29-50-2003。3、质量要求：达到某某市市政工程施工验收规范合格标准。二、工程概况本工程位于某某经济技术开发区西区，包括三部分工程为：东环线道路工程、排水工程；西环线二道路工程、排水工程；支路一，支路二道路工程、排水工程。本工程区域为平原地貌，场地标高介于1.6米2.7米之间（大沽水平），地形较为平坦。拟建场地范围内主要为耕地，纵横分布有道路、灌溉沟渠及鱼塘。根据道路工程地质勘察报告分析，地基土属第四系全新统陆相层、海相层。地基土按成因及年代分为三层：人工填土层，粉质粘土层，粉土。场内地下水属第四系孔隙潜水，受大气降水补给，以蒸发方式排泄，地下水随季节的变化略有波动，勘察期间水位埋身1.84.3米，大沽高程为-1.730.54米。三、东环线道路工程、排水工程1、道路工程起于中心庄东路A段以南，终于中心庄东路B段以南，起止里程桩号：K0+80K3+140，全长4847.189米，起终点均于现状接顺。道路等级为城市支路，规划红线宽度为20米。（1）横断面布置（分两种形式）a、5m（人行道）+10m（车行道）+5m（人行道），总宽度为20m。b、1m（人行道）+9m（车行道）+10m（人行道），总宽度为20m车行道横坡为双向1.5%（坡向外）。人行道为反向1%。（2）路面结构a、车行道：4cm细粒式沥青混凝土（AC-13I）+6cm粗粒式沥青混凝土（AC-25I）+15cm水泥稳定级配碎石（水泥含量5%）+15cm石灰粉煤灰碎石（8：12：80）+15cm石灰粉煤灰碎石（12：35：53）。总厚度55cm。b、人行道：6cm彩色花砖+3cm水泥沙浆垫层（1：3）+15 cm石灰粉煤灰碎石（12：35：53）+15cm石灰土（10%），总厚度39cm。（3）侧石、缘石人行道靠近车行道一侧采用与主干道相同的混凝土侧石，侧石外露高度为15cm。人行道边线采用小型缘石，其规格为7×15×30cm；路口封口采用大型缘石，其规格为10×25×50cm。2、排水工程东环线排水工程，起止里程桩号：K0+80K3+140，道路修筑总长4800米。（1）管线位置污水管线位于道路中心线西侧或北侧2.5米。雨水管线位于道路中心线上。（2）管材d300mmd1000mm的管道采用胶圈接口赶紧混凝土承插口管。雨水收水支管采用d300mm混凝土平口管。（3）雨水收水支管及收水井 雨水收水支管管径为300mm，坡度为1%；收水支管长度南北各为4.5米，收水井井深1.0米。有预埋支管的雨水井其收水支管与干管水流成60度夹角，无预埋支管的雨水井其收水支管垂直与干管。（4）检查井及井盖管径d600mm,采用乙型检查井及乙型卧泥检查井。管径700d900mm，采用丙型检查井。管径1000d1500mm，采用丁型检查井。检查井井盖，收水井井蓖采用复合材料井盖，井蓖。四、西环线二道路工程、排水工程1、道路工程西起西环线一，东至中心庄东路。起止里程桩号：K0+000K1+247.421长度1247.42米。道路等级为城市支路，规划红线宽度为20米。（1）横断面布置5m（人行道）+10m（车行道）+5m（人行道），总宽度为20m。车行道横坡为双向1.5%（坡向外）。人行道为反向1%。（2）路面结构a、车行道：4cm细粒式沥青混凝土（AC-13I）+6cm粗粒式沥青混凝土（AC-25I）+15cm水泥稳定级配碎石（水泥含量5%）+15cm石灰粉煤灰碎石（8：12：80）+15cm石灰粉煤灰碎石（12：35：53）。总厚度55cm。b、人行道：6cm彩色花砖+3cm水泥沙浆垫层（1：3）+15 cm石灰粉煤灰碎石（12：35：53）+15cm石灰土（10%），总厚度39cm。（3）侧石、缘石人行道靠近车行道一侧采用与主干道相同的混凝土侧石规格为20×30×100cm，侧石外露高度为15cm。人行道边线采用小型缘石，其规格为7×15×30cm；路口封口采用大型缘石，其规格为10×25×50cm。2、排水工程西环线二排水工程（规划十一中心庄东路）起止里程桩号：K0+000K1+247.421。（1）管线位置污水管线位于道路中心线东侧2.5米。雨水管线位于道路中心线上。（2）管材d300mmd1000mm的管道采用胶圈接口赶紧混凝土承插口管。d1200mmd2500mm的管道采用钢筋混凝土企口管或平口管。雨水收水支管采用d300mm混凝土平口管。（3）雨水收水支管及收水井 雨水收水支管管径为300mm，坡度为1%；收水支管长度南北各为6米，收水井井深1.0米。有预埋支管的雨水井其收水支管与干管水流成60度夹角，无预埋支管的雨水井其收水支管垂直与干管。（4）检查井及井盖管径d600mm,采用乙型检查井及乙型卧泥检查井。管径d2000mm，采用矩形检查井。检查井井盖，收水井井蓖采用复合材料井盖，井蓖。五、支路一，支路二道路工程、排水工程1、道路工程支路一北起新业九街，南至新业七街，起止桩号K0+00K0+316.606，长317米，为城市支路，规划红线宽度为8米。支路二西起新安路，东至新昌路，起止桩号K0+00K0+324.594，长325米，为城市支路，规划红线宽度为8米。（1）横断面布置8m车行道，双向，总宽度为8米。车行道横坡为单向1.5%。（2）路面结构车行道：4cm细粒式沥青混凝土（AC-13I）+6cm粗粒式沥青混凝土（AC-25I）+18cm水泥稳定级配碎石（水泥含量5%）+18cm石灰粉煤灰碎石（8：12：80）+15cm石灰粉煤灰土（12：35：53）。总厚度61cm。（3）侧石采用混凝土侧石，其规格为20×30×100cm，侧石外露高度为18cm。2、排水工程拟建d400mm雨水管道。（1）管线位置支路一：沿规划路中心线铺设d400mm管道一根，在桩号为Y0+148处向北与新业九街现有管道d1800mm的原检查井“Y规四A12”的预留管衔接；在桩号为Y0+174处向南与新业七街现有管道d600mm的原检查井“Y规六B5” 的预留管衔接。支路二：沿规划路中心线铺设d400mm管道一根，在桩号为Y0+149处向西与新安路现有管道d1000mm的原检查井“Y规十三B13”的预留管衔接；在桩号为Y0+183处向东与新昌路现有管道d1200mm的原检查井“Y规十五F16” 的预留管衔接。（2）管材d400mm的管道采用承插口钢筋混凝土管。雨水收水支管采用d300mm混凝土平口管。（3）雨水收水支管及收水井 雨水收水支管管径为300mm，坡度为1%；收水井井深1.0米。雨水收水井采用大型平箅收水井，井室为钢纤维混凝土预制井室，井蓖为符合材料井蓖（采用防盗型）。（4）检查井及井盖检查井井盖，采用650复合材料井盖（采用防盗型）。六、主要工程数量1、东环线道路工程、管道工程东环线道路工程数量表序号工程名称单位工程量1路基土方开挖m320195.940 2路基土方回填（作6%戗灰处理）m31440.690 315cm石灰、粉煤灰、土m237628.480 415cm石灰、粉煤灰、碎石m235761.090 515cm水泥稳定级配碎石m233901.560 66cm粗粒式沥青混凝土m231577.160 74cm细粒式沥青混凝土m231577.160 8C40预制砼侧石安砌m5860.000 9C40预制砼侧石安砌m408.410 西环线二道路工程数量表序号工程名称单位工程量1路基土方回填（作6%戗灰处理）m37038.420 2回填混渣（鱼塘处理）m32555.000 315cm石灰、粉煤灰、土m216401.450 415cm石灰、粉煤灰、碎石m215643.850 515cm水泥稳定级配碎石m214905.000 66cm粗粒式沥青混凝土m213939.250 74cm细粒式沥青混凝土m213939.250 8C40预制砼侧石安砌m2366.840 9C40预制砼侧石安砌m188.500 支路一道路工程数量表序号工程名称单位工程量1路基土方开挖m36464.470 2路肩土方回填m31483.700 315cm石灰、粉煤灰、土m23270.420 418cm石灰、粉煤灰、碎石m23047.430 518cm水泥稳定级配碎石m22814.750 66cm粗粒式沥青混凝土m22562.680 74cm细粒式沥青混凝土m22562.680 8C40预制砼侧石安砌m610.210 9C40预制砼侧石安砌m36.130 支路二道路工程数量表序号工程名称单位工程量1路基土方开挖m36797.500 2路肩土方回填m31488.030 3余方弃置m35933.440 415cm石灰、粉煤灰、土m23341.570 518cm石灰、粉煤灰、碎石m23113.670 618cm水泥稳定级配碎石m22875.850 76cm粗粒式沥青混凝土m22618.210 84cm细粒式沥青混凝土m22618.210 9C40预制砼侧石安砌m629.190 10C40预制砼侧石安砌m31.420 东环线排水工程数量表序号工程名称单位工程量1挖沟槽土方m338314.862回填土（6%戗灰）m319640.363回填石料m36416.044D300承口（一级管）m3161.115D400承口（一级管）m1442.366D500承口（一级管）m5437D600承口（一级管）m10708D800
