大源双河四期安置房一标段工程模板工程施工方案.doc

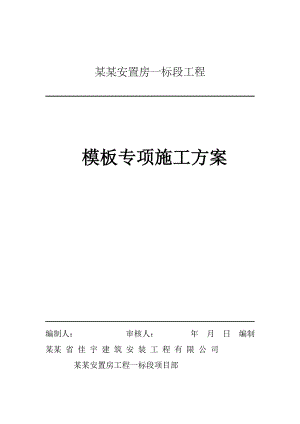

某某安置房一标段工程 模板专项施工方案 编制人： 审核人： 年 月 日 编制某某 省 佳 宇 建 筑 安 装 工 程 有 限 公 司 某某安置房工程一标段项目部目 录一、编制依据二、工程概述3三、模板的选择四、模板的制作7五、模板的安装与拆除六、模板支撑架搭设参数七、模板支撑架搭设要求八、劳动力及施工器具配置九、质量保证措施十、重大危险源识别及安全管理措施十一、季节性施工十二、模板体系计算书1、计算说明2、基本参数荷载标准值取值4、验算4.1 300×1000梁模板计算2 200mm×800mm梁支架验算4.3 180mm厚板支架验算一、编制依据1、编制依据及说明1) 建筑施工模板安全技术规范(JGJ162-2008)2) 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）3) 混凝土结构工程施工质量验收规范（GB502042011）4) 建筑施工脚手架实用手册（建工出版社1994年第一版）5) 扣件式钢管模板高支撑架的设计和使用安全 杜荣军6) 建筑施工扣件式钢管模板支架技术规程7) 高新区某某安置房工程施工组织设计8) 施工手册（第四版）2 本专项方案辅助计算工具：结构力学求解器（清华版）3 本模板工程施工方案主要包括以下内容：模板的选择、制作、安装与拆除、模板的支撑架体的尺寸、验算和构造要求。二、工程概述 1、建设概况：工程名称某某市高新区南部园区某某安置房施工一标段工程地址某某市高新区南部园区天府广场一街1008号大源学校旁建筑面积m2合同工期500天建设单位某某高投建设开发有限公司设计单位核工业西南勘察设计研究院有限公司监理单位某某某某建设资询有限公司施工单位某某某某建筑安装工程有限公司质监单位某某市质监站高新分站安监单位某某市安监站高新分站2、建筑概况：本标段由1、2、7、8、15号底商住宅楼，3、9、12号住宅楼，18号集中商业楼，地下车库组成。1、2、3、7、8、9、12、15号楼为二类高层住宅，耐火等级二级，均为钢筋砼剪力墙结构，抗震设防烈度为7度；18号楼为二类多层集中商业，耐火等级二级，多层钢筋砼框架结构，抗震设防烈度为7度。地下室为一类车库，耐火等级一级，建筑规模为特大型，防水等级二级，结构形式为钢筋砼框架结构，抗震设防烈度为7度。本工程未设置人防工程，人防工程为异地人防。3、结构概况：本工程主体均采用框架剪力墙结构，建筑物结构安全等级为二级，抗震设防烈度为7度，结构抗震设防类别为丙类。结构框架抗震等级为三级。中庭地下室为有梁楼盖板。 本工程构件尺寸如下：地下室部分截面典型尺寸模板方案独立基础详蓝图砖挡墙筏板厚度详蓝图砖挡墙抗水板厚300mm砖挡墙挡土墙厚300mm木模框架柱400×400mm，500×500mm，600×600mm木模 钢管内楞 钢管外楞框架梁200×750mm，300×1000mm。木模，支撑架间距：横距600；纵距900（450）地下室顶板厚120mm ，180mm，木模，支撑架间距：横距900（800）纵距900（800）地上部分剪力墙厚200mm木模 钢管内楞 钢管外楞框架柱木模 钢管内楞 钢管外楞框架梁200mm×400mm-900mm，木模，支撑架间距：横距600；纵距900（450）楼板厚100mm，120 mm,150mm木模，支撑架间距：横距900距900三、模板的选择1、基础支模柱下独立柱基础支模：独立柱基础底模采用100厚C15混凝土垫层，侧面为实心砖挡墙。2、柱模方柱采用18mm厚酚醛树脂覆膜板，外做48×3.0内楞，48×3.0钢管夹固。柱子的整体稳定均需采取加强措施。其示意图如下： 柱模支模示意图3、梁、板模3.1 梁模板采用1830×915×18mm厚酚醛树脂覆膜板，48×3.0钢管夹固，对于高度大于700的梁，为防止浇筑时发生胀模，应从梁底上200mm标高开始设置2道14对拉丝杆。侧模底用火抠夹紧。3.2 本工程超过4m跨度的梁，按跨度的2作为起拱高度起拱。3.3 板模采用18mm厚酚醛树脂覆膜板，下垫50×100背枋间距200mm。梁、板支模示意图300厚板支模示意图4、剪力墙模板采用18mm厚木模板，48×3.0钢管夹固。内楞为48×3.0钢管，间距不大于300，外楞为双钢管，对拉螺杆为20，间距自地面起200，400，500，500（500间距排至墙顶），断面跨度方向间距500mm。四、模板的制作1、本工程模板采用酚醛树脂覆膜板拼装。2、模板的放样和定型模板由工地技术负责人指导模板工长进行，模板工长全权负责放样及设计加工。3、模板的配板设计制作按柱尺寸制作，为防止墙、柱施工中出现下部“穿裙子”，上部“缩颈”的通病现象，应加强对拉螺栓的应用，墙、柱、梁管模实现外拉内撑合理受力效果，梁柱节点采用定型钢木模具，应特别注意模板接缝宽度控制，平整度、刚度、稳定性等控制。模板工程是结构施工的龙头工序。施工时重点控制支撑架稳定性、刚度和强度，以确保安全。4、现浇结构模板安装的允许偏差（mm）项 目允许偏差（mm）轴线位置5底模上表面标高±5层高控制（全高5m）5截面内部尺寸基 础±10柱、墙、梁±4，-5层高垂直度不大于5m6大于5m8相邻两板表面高低差2表面平整度5 模板配板设计制作完成后，经专人检查验收合格，方准现场使用。五、模板的安装与拆除1、模板的安装1.1 柱模板安装前须系统抄平、打砂浆标志。柱模根部要用水泥砂浆堵严，防止跑浆。柱脚和柱顶200处，纵横方向焊12钢筋撑，长度同柱断面，以利模板就位和控制断面尺寸和钢筋位置。1.2 梁、板模板安装前，应用48×3.0钢管搭设支撑架,架顶必须严格找平,后铺模板和木楞等。每根立杆底部应设置底座和垫板；脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮200mm处的立杆上。横向扫地杆亦应采用直角扣件固定紧靠纵向扫地杆下方的立杆上。1.3 跨度4m的梁板，按全跨的1100031000起拱。大截面、大跨度梁支撑时，应按横向、纵向在支撑架两端加设剪刀撑，以加强架体的刚度，防止变形。满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置。2、模板的拆除2.1 底模及其支架拆除时的砼强度应符合下表要求：构件类型构件跨度（m）达到设计的砼土方体抗压强度标准值的百分率%板250>2，875>8100梁、拱、壳875>8100悬臂结构1002.2 拆模必须完善相关的备案资料：混凝土强度报告、折模申请等。2.3 侧模在混凝土强度能保证其表面及棱角不因拆除模板而受损坏后，方可拆除。一般混凝土强度达到2.5Mpa时方可拆除。2.4 多层楼板模板的支撑架，无论施工层是否在浇筑混凝土，下层梁板的模板支撑架不得拆除，再下一层楼板模板的支撑架，可部分拆除，梁模板支撑架不得拆除。2.5 已拆除模板及其支架的结构，应在混凝土强度达到设计的混凝土强度标准值后，才允许承受全部使用荷载。2.6 拆完后的模板，应及时加以清理、修理，按种类及尺寸分别堆放，以便下次使用。2.7 模板的安装与拆除应符合建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）和（ GB50204-2011）的要求。六、模板支撑架搭设参数1、楼板模板支架设计本工程现浇板拟采用48×3.0mm钢管搭设脚手架做楼板模板支撑架，相应数据参数如下：现浇板厚（mm）立杆横距（mm）立杆纵距（mm）立杆步距（mm）木方间距（mm）180900900150020010015090090015002002、梁模板支架设计本工程框架梁拟采用48×3.0mm钢管搭设脚手架做楼板模板支撑架，相应数据参数如下：框架梁（mm）立杆横距（mm）立杆纵距（mm）立杆步距（mm）木方间距（mm）200×7509009001500200300×10004504501500100200×6009009001500200200×9004504501500100本方案中将对300×1000、200×800、200×600、梁进行模板支撑架稳定性进行验算。3、柱模板柱箍本工程框架梁拟采用48×3.0mm钢管柱箍及内楞，相应数据参数如下：框架柱（mm）内楞间距（mm）柱箍间距（mm）柱箍距地（mm）对拉杆间距400×400150500150无500×500150500150500（14）600×600150500150500（14）4、墙模板本工程墙拟采用48×3.0mm钢管柱箍及内楞，外楞为双钢管间距为底两道200mm和400mm其余为500mm；相应数据参数如下：框架柱（mm）内楞间距（mm）柱箍间距（mm）柱箍距地（mm）对拉杆间距300150500150500（20）200150500150500（14）七、模板支撑架搭设要求1、支架材料要求：本脚手架工程所用的钢管、扣件、木枋、安全网等材料的材质必须符合国家现行的国家标准：碳素结构钢（GB/T700）；钢铸件应符合现行国家标准一般工程用铸造碳钢件（GB/T11352）中规定的ZG200420、ZG230450、ZG270500和ZG310570号钢的要求；钢管扣件应符合现行国家标准钢管脚手架扣件（GB15831）的不得使用有严重锈蚀、弯曲、压扁及裂纹的钢管。2、支架构造要求：2.1 钢管规格、间距、扣件应符合设计要求。每根立柱底部应设置底座及垫板，垫板厚度不得小于50mm。2.2 钢管支架立柱间距、扫地杆、水平拉杆、剪刀撑的设置应符合建筑施工模板安全技术规范（JGJ 162-2008）第6.1.9条的规定。当立柱底部不在同一高度时，高处的纵向扫地杆应向低处延长不少于两跨，高低差不得大于1m，立柱距边坡上方边缘不得小于0.5m。2.3 立柱接长严禁搭接，必须采用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/3。2.4 严禁将上段的钢管立柱与下段钢管立柱错开固定于水平拉杆上。2.5 当支架立柱高度超过5m时，应在立柱周圈外侧和中间有结构柱的部位，按水平间距6
