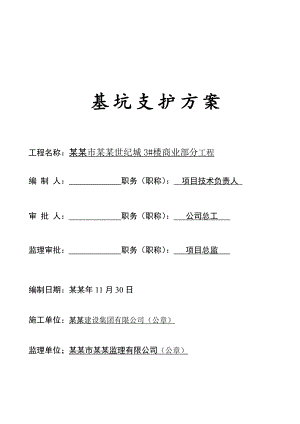

基坑支护方案工程名称：某某市某某世纪城3#楼商业部分工程编 制 人： 职务（职称）： 项目技术负责人 审 批 人： 职务（职称）： 公司总工 监理审批： 职务（职称）： 项目总监 编制日期：某某年11月30日施工单位：某某建设集团有限公司（公章）监理单位；某某市某某监理有限公司（公章）目 录第一部分 无支护土方开挖方案1编制依据1.1主要施工规范、规程、图集1.2施工图纸等1.3施工组织设计1.4其他2工程概况2.1工程地质条件和水文地质条件2.2土方开挖概况2.3降水及边坡支护方案3施工部署3.1土方开挖施工安排3.2开挖设备能力计算3.3主要机械及劳动力需求计划4施工准备4.1土方开挖技术准备4.2土方开挖现场准备5施工方法5.1施工工艺5.2基坑防积水措施5.3基坑防护措施6质量保证措施6.1土方开挖保证措施6.2质量标准7成品保护措施8安全技术措施10文明施工、环境保护措施第二部分 塔吊基础支护方案第一节 工程概况第二节 编制依据第三节 施工机械及设备第四节 钢板桩施工第五节 基坑监测措施第六节 施工工期第七节 质量保证措施第八节 安全施工措施第九节 文明施工措施第十节 基坑稳定性验算第一部分 无支护土方开挖方案1编制依据1.1主要施工规范、规程、标准序号名 称编 号1建筑基坑支护技术规程（JGJ120-99）2建筑地基与基础工程施工质量验收规范GB50202-20023建筑施工安全检查标准JGJ59-991.2某某3#楼商业工程施工图纸、图纸会审及设计变更、设计修改通知单、工程洽商1.3某某3楼施工组织设计1.4某某3#楼商业楼的地质勘探报告2.工程概况本工程为某某市某某世纪城3#楼商业部分，位于某某市西环与南环交叉路口东南角。建筑面积900平方米。建筑物长20.375米，宽15.425米。建筑层数为地上二层地下一层。结构形式为框架架构。 基槽槽底标高为-7.07米，场地自然标高为-1.4米。开挖深度为5.67米。在基槽的东南角现设有一塔吊基础，基础尺寸为5m X 5M x 1.2m，外边用砖砌体进行围护，塔吊基础底标高-4.2米，塔吊基础上标高-3.0米，塔吊基础距商业建筑物2.5米。在塔吊基础的西侧及北侧须进行支护后土方开挖，以确保塔吊基础的安全。2.1工程地质条件和水文地质条件2.2.1工程地质条件根据保定华北工程勘测设计研究院提供的某某市某某世纪城岩土个佛年工程勘察技术报告，拟建场区内与基坑支护有关的地层分为素填土、粉质粘土，粘土槽底土质为黏土.2.2.2场地水文地质条件勘察深度范围内揭露的地下水主要为第四系孔隙水，主要受大气降水补给影响，水位随季节而变化；同时受生活用水地表排放及地下管沟渗漏影响，地下水位年变化幅度1.00-1.50米。勘察期间底下水位:埋深1.80米-2.10米. 2.2土方开挖概况序号项 目内 容1开挖范围商业部分2工程地质条件见2.2.1工程地质条件3水文地质条件见2.2.2水文地质条件4基坑护坡采用塑料膜覆盖5基础基础采用筏板基础， 6基槽底标高-7.07米（下 翻梁底最深微-7.87米）7土方量土方量约为5000m32.3降水及边坡支护设计方案2.3.1考虑到本工程场地地下滞水及孔隙潜水的影响，土方开挖前需进行降水。本工程采用管井降水方法，基坑底局部辅助明沟排水。待降水满足开挖条件时进行开挖工作。 2.3.2 土方开挖分两部分，第一部分为有支护土方开挖，即塔吊基础部分采用16#工字钢离散桩支护后，进行开挖；第二部分为无支护土方开挖，即其他部分采用放坡开挖，放坡系数1：1.25。3施工部署3.1土方开挖施工安排3.1.1本工程土方开挖分两个步骤进行：先挖上层土 ，最上面 垃圾土挖出用翻斗车运走，往下适合回填的土用来回填主楼的室外基槽。待基槽回填完毕后 ，进行下层土的开挖。直至基槽底标高。 由于施工现场比较狭窄，现场不能存放土，所有 挖土均外运。3.1.2土方开挖顺序：开挖时，由南向北进行分段、分层开挖。3.1.3运输车辆从基槽的东侧留出汽车坡道；坡道宽度6m，坡度1：6。3.2 开挖设备本工程基础开挖时拟选用1台PC200型反铲挖掘机，采用自卸汽车运土，基底清出的土方由挖土机和自卸汽车相互配合进行运输。3.3主要机械及劳动力需求计划序号机械设备型号数量（台）备注1反铲挖掘机PC2001随工程进度随时进场2自卸汽车5随工程进度随时进场3水泵2420名工人配合进行局部开挖及清槽4施工准备4.1土方开挖技术准备4.1.1对地下障碍物进行调查，并要建设方对地下各种管线以及地下障碍物进行确认，移改到位并办完相关手续。4.1.2熟悉施工图纸，对基础的位置、基底标高、各部位底板构件几何尺寸要有充分的了解。4.1.3土方开挖前已经有切实可行的降排水及基坑支护施工方案。4.1.4建筑物的定位控制桩水准基点及开槽的灰线尺寸，经过检验并合格，并办完预检手续。4.1.5具有完备的安全、质量管理体系，并明确负责人员及责任范围，同时将有关规章制度进行落实。4.1.6对参与土方施工的技术人员、现场工长、管理人员的责任进行明确分工：技术工作由宋文吉负责，现场工长为庞志恒，安全管理由张国发负责，质量由王新天负责。4.2土方开挖现场准备4.2.1对现场的地上障碍物进行清除，保证做到“三通一平”。4.2.2开挖前，降水工作已经完成。4.2.3根据现场的临时水电布置，接好土方开挖施工过程中需要的电源及水源。4.2.4夜间施工时，以安排足够的照明设施。在基槽四周及车辆出入口处设置红色警示灯，以免发生危险事故。4.2.5对施工机械进入现场所经道路事先进行检查，并对部分路面进行硬化处理。4.2.6为了避免土方在运输过程中产生扬尘及道路遗洒，在土方车的出口处，指派工人对车辆进行清扫，。4.2.7土方开挖到基底后搭设临时马道，供人员上下，马道宽度1.2m。5施工方法5.1土方施工工艺5.1.1工艺流程测量放线挖第1步土方（运走）挖第2步土方（回填主楼）挖最后1步土方修边清底钎探验槽 5.1.2测量放线 5.1.2.1土方开挖平面测量控制 （1）土方开挖测量之前，对平面控制桩点进行复核，合格后各桩点方可使用。 （2）根据土方开挖范围、放坡尺寸、槽底作业面尺寸计算确定开挖的外轮廓线和槽底线，并撒出灰线。（3）测量放线时，将经纬仪架设在控制点上，放出各轴线的临时控制桩。基坑边线放线完毕以后，要有专业验线员进行验收。5.1.2.2土方开挖高程控制（1）土方开挖高程测量控制采用高程控制网点，应对其进行复核，符合要求方可使用。（2）控制土方开挖标高，利用水准仪随时监控土方开挖深度，待挖槽工作完成之后将标高引测到支护面上，并相互校核，校核后的误差不得超过3mm，取平均值作为施工中标高的基准点，以此标高为依据，进行槽底清理。5.1.3分段、分层土方开挖5.1.3.1机械开挖时由南向北分段进行挖土。5.1.3.2本工程采用机械开挖和人工开挖乡结合的方法进行作业，机械开挖至距槽底300时，用人工开挖，避免扰动槽底土。5.1.3.3分层厚度为基坑每步2m，并按要求做好坡度。5.1.3.4 下翻梁在槽底放线后 由人工开挖，5.1.4基坑外东南角处有一塔吊基础，具体位置见附图。塔吊附近挖土支护方法见附图。5.1.5修边清底在距槽底实际标高500mm槽帮处，抄出水平线，钉上小木撅，然后使用人工将暂留土层挖走。同时由两端轴线引桩拉通线，检查距槽边尺寸，以此修整槽边。最后清理槽底土方。5.1.6坡道收尾汽车坡道处由挖掘机进行收口，并配备12台翻斗车进行辅助。挖土的同时要做好护坡工作。5.1.7钎探 基坑最后开挖到设计标高后，应进行钎探工作。 并作好奥钎探记录。5.2基坑防积水措施 5.2.1基坑四周坡顶边设置防水堰，防水堰距离边坡1.500m，高度为300mm，宽度为240mm，防止坑外的水流进基坑。基坑四周2m范围内不得堆放重物。5.2.2沿基槽四周做排水明沟，同时设置500mm×500mm×500mm集水坑，集水坑间距每50m设置一处，雨水有组织排到集水坑内，及时将积水抽出，保证基底不积水。5.3基坑防护措施沿基坑四周距边坡1.5m搭设防护栏杆，立杆间距2m，砸入土中不小于500mm，第一道横杆距地900mm，第二道横杆距地1500mm。在防护栏杆下设300mm高挡水堰，挡水堰宽度240mm，防护栏杆用密目安全网围护严密，并在栏杆上设红色LED安全警示灯带。6质量保证措施6.1土方开挖保证措施6.1.1土方开挖施工前综合考虑各个后续分项的施工程序等，减少重复挖运，土方挖到基底标高后，设专人看护基槽，避免造成基底土方扰动。6.1.2土方开挖全过程由测量人员跟随，根据在基坑周边放出的土方开挖控制桩进行控制。土方开挖深度不得超过设计标高，严防超挖。6.1.3土方开挖机械距边坡线应为100mm，此部分土层由人工修坡，确保边坡位置及坡度的准确。 6.1.4基槽开挖过程中如发现古墓、洞穴、废弃井等存在，及时上报，并根据有关单位处理意见进行处理。6.1.5夜间施工有足够的照明，保证不出现超挖现象。6.1.6人工清除基底300厚土方时，由测量人员钉好标高桩。标高桩用钢筋制成，长500mm，砸入土中200mm，标高桩间距3m，并依据引测标高挂好小白线，做为控制清理土方的依据。6.2质量标准项序项 目允许偏差或允许值（mm）检验方法柱基、基坑、基槽主控项目1标高-50水准仪2长度、宽度（由设计中心线向两边量）+200-50经纬仪用钢尺量3边坡1:1观察或用坡度尺检查一般项目1表面平整度20用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析7成品保护措施7.1挖运土方时要注意保护定位标准桩、轴线引桩、标准水准点，并定期复测检查定位桩和水准基点是否完好。7.2施工中如发现有文物、古墓等，应妥善保护，并应及时报请当地有关部门处理后方可继续施工。如发现有测量用的永久性标桩或地质、地震部门的长期观测点等，应加以保护。7.3在敷设有地上或地下管线、电缆的地段进行土方施工时，应事先取得有关部门的书面同意，施工中应采取措施，以免损坏管线，造成严重事故。7.4挖土时，要对边坡支护进行保护，机械开挖的外边线要距边坡线一定距离，槽边的降水井要保护好，要派相关人员进行看护。8安全技术措施8.1进入施工现场必须正确佩
