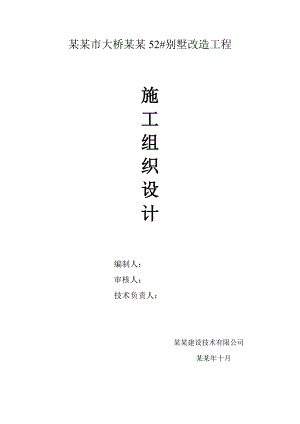

某某市大桥某某52#别墅改造工程施工组织设计编制人：审核人：技术负责人：某某建设技术有限公司 某某年十月目 录第一章 工程概况 41.1工程概况 41.2现场条件 4第二章 施工准备工作 52.1现场平面布置 52.2施工用水、用电 52.3机具准备 172.4其它准备工作 17第三章 施工部署 193.1施工管理组织机构与劳动力安排 193.2施工计划 193.3工期控制与进度计划 20第四章 主要分部分项施工方案 214.1 施工测量 214.2基础工程施工 234.3主体结构施工 264.4装修工程施工 29第五章 质量保证体系和保证措施 355.1施工质量保证体系 355.2质量保证措施 36第六章 安全保证体系和保证措施 396.1安全保证体系 396.2安全管理措施 406.3安全、消防技术措施 41第七章 冬季施工措施及特殊施工措施 447.1冬季施工措施 447.2 冬季施工技术管理 57第八章 文明施工与环境保护 568.1文明施工措施 568.2环境保护措施 57第九章 成品保护 589.1成品保护的组织管理 589.2成品保护技术措施 59第一章 工程概况1.1 工程概况 大桥某某别墅改造工程位于某某路西侧大桥某某别墅区52#。考虑到原有建筑的实用性及老化后透水、开裂等问题，对该别墅部分区域做拆除重建工作。本工程为框架、砖混结构，总建筑面积400，为三层式民用住宅楼。建筑高度9.3m，层高3.2m，层底周边带一庭院。 1.2 现场情况 1.2.1 本工程位于居民聚集区，早晨8点前、下午17点30分后为居民出入频繁时间段，星期六、星期日为周边居民休息日，针对这一情况，我方施工队对施工时间安排如下：星期一星期五 上午8:0011:30 下午：12:3017:30。星期六星期日 上午8:3011:30 下午：1：0017:30。1.2.2 现场水、电、施工道路均满足要求。第二章 施工准备工作2.1 施工现场平面布置 根据现场情况，明确划分施工、办公、材料堆放、机械安置等区域，做到文明施工，科学合理安排生产设施。2.2 施工用水、用电2.2.1 临时用水 现场临时用水从自来水公司总管接至各施工用水点，施工污水沿各用水点砌筑D×H为200×300mm的沟槽，在沟槽的末端砌筑400×400×500mm的沉淀池对污水，砂石进行沉淀，定期清理，然后将经过沉淀的污水排向小区污水管网。2.2.2临时用电2.2.2.1概况 本工程由业主在现场附近提供施工电源，所有到一、二级配电箱的电缆均采用铠装电力电缆，视现场实际情况，采用架空或埋地敷设。2.2.2.2负荷计算 1、施工现场用电统计表序号设备名称安装功率（KW）数量合计功率（KW）1.砂浆搅拌机5152.电焊机192383.组合木工机具5.515.54.插入式振动棒1.5235.潜水泵1.111.1 现场照明及其它零星设备、工具30KW。 2.2.2.3安全用电技术措施 1、有高温、导电灰尘或灯具离地面高度低于2.4m等场所的照明，电源电压不大于36V； 2、在潮湿和易触及带电体场所的照明电源 电压不得大于24V； 3、在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。 4、电气设备的设置应符合下列要求： a.配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电； b.动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。 c.开关箱应由末级分配电箱配电。开关箱内应一机一闸。每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。 d.总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30米，开关箱与其控制的固定式用电设备的水平距离不宜超过3米； e.配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中，也不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。配电箱、开关箱周围应有足够两人同时工作的空间。其周围不得堆放任何有碍操作、维修的物品； f.配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下端与地面的垂直距离应大于1.3米，小于1.5米。移动式分配电箱、开关箱的下端与地面的垂直距离为0.6至1.5米。配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。 g.配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。 5、电气设备的安装 a.配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱体应作电气连接； b.配电箱、开关箱内的各种电器应按规定的位置坚固在安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求； c.配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设； d.配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标示截面。各种仪表之间的连接线应使用截面不小于2.5mm2的绝缘铜芯导线。导线接头不得松动，不得有外露带电部分； e.各种箱体的金属构架、金属箱体、金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护零线应经过接线端子板连接； f.配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修； g.导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。 6、电气设备的防护 a.在建工程不得在高、低压线路下方施工，高低压线路下方，不得搭设作业棚、建造生活设施，或堆放构件、架具、材料及其它杂物； b.施工时各种架具的外侧边缘与外电架空线路的边线之间必须保持安全操作距离，当外电线路的电压为1KV以下时，其最小安全操作距离为4米；当外电架空线路的电压为1至10KV时，其最小安全操作距离为6米；当外电架空线路的电压为35至110KV时，其最小安全操作距离为8米。上下脚手架的斜道严禁搭设在有外电线路的一侧。旋转臂架式起重机的任何部位或被吊物边缘与10KV以下的架空线路边缘最小水平距离不得小于2米； c.施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下要求：外电线路电压为1KV以下时，最小垂直距离为6米；外电线路电压为1至35KV时，最小垂直距离为7米； d.对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮栏、围栏或保护网，并要悬挂醒目的警告标志牌。在架设防护设施时应有电气工程技术人员或专职安全人员负责监护； e.对于既不能达到最小安全距离，又无法搭设防护措施的施工现场，施工必须与有关部门协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。 7、电气设备的操作与维修人员必须符合以下要求： a.施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂性相适应，初级电工不允许进行中、高级电工的作业。 b.各类用电人员应做到： （1）掌握安全用电基本知识和所用设备的性能； （2）使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好。严禁设备带“病”运转； （3）停用的设备必须拉闸断电，锁好开关箱； （4）负责保护所有设备的负荷线、保护零线和开关箱，发现问题，及时报告解决； （5）搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。 8、电气设备的使用与维护 a.施工现场的所有配电箱、开关箱应每月进行一次检查和维修。检
