大学工程施工临时用电方案#四川#框架结构.doc

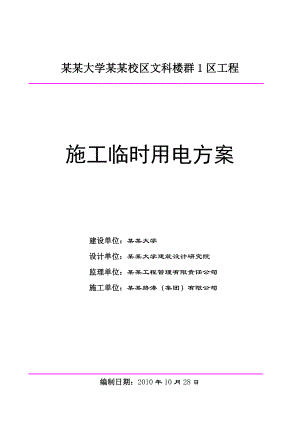

某某大学某某校区文科楼群1区工程施工临时用电方案建设单位：某某大学设计单位：某某大学建筑设计研究院监理单位：某某工程管理有限责任公司施工单位：某某路港（集团）有限公司编制日期：2010年10月28日 JL-A002施工组织设计（方案）报（复）审表 工程名称：某某大学某某校区文科楼群1区工程 编号：致： 某某工程管理有限责任公司 （监理单位）现报上 某某大学某某校区文科楼群1区施工临时用电 施工组织设计(方案)(全套、部分),已经我单位上级技术负责人审查批准,请予审查和批准。 附：施工组织设计(方案)承包单位项目部:(公章) 项目负责人：项目技术负责人： 年 月 日专业监理工程师审查意见：1.同意 2.不同意 3.按以下主要内容修改补充专业监理工程师： 年 月 日总监理工程师审查意见：1.同意 2.不同意 3.按以下主要内容修改补充并于 月 日前报来项目监理机构：（公章）总监理工程师： 年 月 日 注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。建设、监理、施工单位各一份。 SN:C01F00000000DF84 建龙软件打印（批准文号：川建发2002280号） 某某省建设厅监制施工临时用电方案会签表工程名称某某大学某某校区文科楼群1区工程结构类型框架建设单位某某大学工程地点某某大学某某校区设计单位某某大学建筑设计研究院编制单位某某路港（集团）有限公司编制单位意见年 月 日建设单位意见年 月 日监理单位意见年 月 日某某大学某某河校区文科楼群1区工程； 工程建设地点:某某大学某某河校区；属于框架结构； 地上7层； 地下1层；建筑高度：33.9m；标准层层高：3.9m ；总建筑面积：18276平方米；总工期：400天。本工程由某某大学投资建设，某某大学建筑设计研究院设计，成都市测给勘察设计院地质勘察，某某工程管理有限公司监理，某某路港集团有限公司组织施工；由黄衍清担任项目经理，邱金霖担任技术负责人。一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、施工条件施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 塔式起重机 QT5012 50 1 50 2 钢筋调直机 GT4/14 4 2 8 3 钢筋切断机 QJ40-1 5.5 2 11 4 钢筋弯曲机 GW40 3 2 6 5 交流电焊机 BX3-120-1 9 2 18 6 对焊机 AX1-165(AB-165) 80 1 80 7 木工电刨 MIB2-80/1 0.7 1 0.7 8 木工圆锯 MJ9 高压汞灯 3 2 6 10 碘钨灯 0.9 20 18 11 白炽灯 0.2 20 4 12 真空吸水泵 改型泵I号 5.5 5 27.5 13 混凝土输送泵竖焊机14 插入式振动器 ZX25 1.5 4 6 -三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用架空线路敷设，干线采用架空线路敷设，用电器导线采用架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、塔式起重机Kx=0.85，Cos=0.6，tg=1.33将Jc=40%统一换算到Jc1 =25%的额定容量Pn=50kWPe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×50=63.25 kWPjs=Kx×Pe=0.85×63.25=53.76kWQjs=Pjs×tg=53.76×1.33=71.68kvar(2)、钢筋调直机Kx=0.65，Cos=0.7，tg=1.02Pjs=0.65×8=5.2kWQjs=Pjs×tg=5.2×1.02=5.31kvar(3)、钢筋切断机Kx=0.65，Cos=0.7，tg=1.02Pjs=0.65×11=7.15kWQjs=Pjs×tg=7.15×1.02=7.29kvar(4)、钢筋弯曲机Kx=0.65，Cos=0.7，tg=1.02Pjs=0.65×6=3.9kWQjs=Pjs×tg=3.9×1.02=3.98kvar(5)、交流电焊机Kx=0.5，Cos=0.4，tg=2.29将Jc=50%统一换算到Jc1 =100%的额定容量Pn=Sn×Cos=9×0.4=3.6kWPe=n×(Jc/Jc1)1/2×Pn =2×(0.5/1)1/2×3.6=5.09 kWPjs=Kx×Pe=0.5×5.09=2.55kWQjs=Pjs×tg=2.55×2.29=5.83kvar(6)、对焊机Kx=0.7，Cos=0.6，tg=1.33将Jc=50%统一换算到Jc1 =100%的额定容量Pn=80kWPe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×80=56.57 kWPjs=Kx×Pe=0.7×56.57=39.6kWQjs=Pjs×tg=39.6×1.33=52.8kvar(7)、木工电刨Kx=0.65，Cos=0.6，tg=1.33Pjs=0.65×0.7=0.455kWQjs=Pjs×tg=0.45×1.33=0.61kvar(8)、木工圆锯Kx=0.65，Cos=0.6，tg=1.33Pjs=0.65×3=1.95kWQjs=Pjs×tg=1.95×1.33=2.6kvar(9)、高压汞灯Kx=0.6，Cos=0.7，tg=1.02Pjs=0.6×6×1.1=3.96kWQjs=Pjs×tg=3.96×1.02=4.04kvar(10)、碘钨灯Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×18×1=5.4kWQjs=Pjs×tg=5.4×1.02=5.51kvar(11)、白炽灯Kx=0.9，Cos=0.9，tg=0.48Pjs=0.9×4×1=3.6kWQjs=Pjs×tg=3.6×0.48=1.74kvar(12)、真空吸水泵Kx=0.75，Cos=0.8，tg=0.75Pjs=0.75×27.5=20.625kWQjs=Pjs×tg=20.62×0.75=15.47kvar(13)、混凝土输送泵竖焊机Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×100=30kWQjs=Pjs×tg=30×1.02=30.61kvar(14)、插入式振动器Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×6=1.8kWQjs=Pjs×tg=1.8×1.02=1.84kvar(15)总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率Pjs=Kx×Pjs=0.9×(53.76+5.2+7.15+3.9+2.55+39.6+0.45+1.95+3.96+5.4+3.6+20.62+30+1.8)=161.949kW总的无功功率Qjs=Kx×Qjs=0.9×(71.68+5.31+7.29+3.98+5.83+52.8+0.61+2.6+4.04+5.51+1.74+15.47+30.61+1.84)=188.367kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(161.9492+188.3672)1/2=248.414kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=248.414/(1.732×0.38)=377.437A
