大型库房钢结构安装施工技术交底.doc

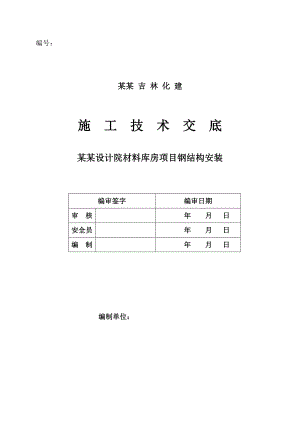

编号： 某某 吉 林 化 建施 工 技 术 交 底某某设计院材料库房项目钢结构安装编审签字编审日期审 核 年 月 日安全员 年 月 日编 制 年 月 日编制单位： 一、编制说明本工程是XXXXXXXX项目的钢结构厂房安装。为了保证“技术可行、经济合理、安全可靠”的原则，使本工程能够“高质量、高进度、高标准、高效益”地按工期完成施工任务，特编制此交底。二、编制依据 1.钢结构工程施工及验收规范GB50205-2001；2.钢结构工程质量检验评定标准GB50221-2001；3.门式刚架轻型房屋钢结构技术规程CECS102：20024.建筑钢结构焊接规程JGJ81-2002；5.建筑安装工程质量检验评定统一标准CBJ300-88；9. 钢结构用高强度大六角头螺栓，大六角头螺母、垫圈与技术条件GB/T1228-1231-91三、施工准备1、技术准备a.支撑结构部件到现场前应提交结构构件的产品合格证,及相关的技术文件。b.应提交焊接工艺报告,焊缝无损伤检验报告,高强螺栓合格证报告。2、工艺准备：审图、熟悉各部结构图纸；技术交底准备；确定安装作业程序。3、 所有参建人员必须彻底熟悉所负责制作部分的图纸及与之相关部分规范、技术交底等文件，做好生产前准备工作。4、 材料进安装地验收与核对（种类材质、规格、数量、）四、施工过程1、安装程序：钢柱安装钢梁吊装柱间支撑安装墙面檩条安装2、钢柱安装先安装柱底板，采用50mm×70mm垫铁来找平。在地脚螺栓上拧上调节螺母。用水平尺将调节螺母上表面抄平。钢柱安装调整利用调节螺母调整垂直度和标高，调整好钢柱后应将地脚板下的调节螺母二次复拧拧紧，保证柱脚板被上下螺母夹紧。柱子安装就位后,采用经纬仪进行钢柱行列轴线的垂直度校正,合格后进行地脚螺栓的紧固。单一钢柱安装完毕后,要用刚性系杆与相邻柱之连接,保证柱子行列方向的稳定。钢柱安装顺序为先安装有柱间支撑的钢柱，然后在沿有柱间支撑的钢柱往两侧安装。待二次灌浆层达到强度后，复测柱底板水平度。3钢梁安装（1）在地面进行梁的组对时，应在构件的下翼缘板下用木方垫好找平；两构件的端头板对接好后进行高强螺栓连接。（2）在螺栓连接前摩擦接触面要进行除锈，并使用临时螺栓作为连接螺栓，位置校正后进行高强螺栓的连接。螺栓紧固分为初拧、终拧两个步骤；初拧应使接触面达到接触密实、无缝隙，初拧力矩为终拧的50；然后进行终拧，尽量使各螺栓受力均匀。紧固顺序由中心向外侧进行，螺栓要求对称连接、方向一致，以便于安装。螺栓孔不得用火焰切割扩孔，要用铰刀或锉刀修整。不得在雨中安装螺栓。当每榀钢梁拼装完毕后要对构件的整体尺寸进行复验。4.钢架的安装钢架应先安装有支撑处，待支撑处安装就位后再向两侧安装，确保钢架稳定。5. 檩条系统的安装檩条系统的安装应在钢架安装完后进行，随着钢架安装逐步跟进。檩条安装时能够螺栓连接的要用螺栓连接，不能螺栓连接的焊接，焊缝高度应符合本工程图纸的施工说明。在有柱间支撑的单元安装完所有檩条后，二次拧紧柱间支撑。墙面檩条安装完毕后会有一个自然下垂的挠度，最下面的檩条与砼压顶圈梁之间有一定的间隙，用垫铁塞入间隙中，将檩条调平，以此檩条作为基础在其他檩条中垂直方向塞入木方，将所有的檩条调平，安装墙檩拉条。拉条安装完毕后，不能立即撤下檩条之间的木方，应在外墙彩钢板安装完毕后撤下木方。最下面的垫点作为永久垫点不撤出；屋面檩条的安装可以同墙面檩条同时安装。6.技术要求l 钢柱长度的允许偏差，当柱长小于或等于8m时为±3.0mm，当柱长大于8m且小于或等于16m时，为±6.0 mm，当柱长大于16m时，为±8.0 mm，结合本工程实际情况，钢柱长度允许偏差为3mm。l 钢柱的直线度偏差不应大于柱长的0.1%，且不大于20.0 mm。l 两相邻钢柱轴线间距离的允许偏差，为±3.0 mm。l 两钢柱间的平行度偏差不应大于柱长的0.1%，切且不大于5.0 mm。l 支撑的直线度偏差不应大于长度的0.1%，且不大于8.0 mm。l 支撑与支撑之间平行度偏差不应大于长度的0.1%，且不大于5.0mm。l 框架平面内两对角线之差及框架结构空间两对角线之差均不应大于10.0 mm。l 基础顶面直接作为柱的支撑面和基础顶面预埋钢板或支座作为柱的支撑面时，其支承面、地脚螺栓（锚栓）位置的允许偏差应符合下表的规定。 l 支承面、地脚螺栓（锚栓）位置的允许偏差（mm）项 目允许偏差支承面标高±3.0水平度L/1000地脚螺栓（锚栓）螺栓中心偏移5.0预留孔中心偏移10.0l 地脚螺栓（锚栓）尺寸的偏差应符合下表的规定。地脚螺栓（锚栓）的螺纹应受到保护。l 地脚螺栓（锚栓）尺寸的允许偏差（mm）项目允许偏差螺栓（锚栓）露出长度+300.0螺纹长度+30l 设计要求顶紧的节点，接触面不小于70%紧贴，且边缘最大间隙不应大于0.8mm。l 钢屋（托）架、桁架、梁及受压杆件的垂直度和侧向弯曲失高的允许偏差应符合下表的规定。钢屋（托）架、桁架、梁及受压杆件的垂直度和侧向弯曲失高的允许偏差项 目允许偏差跨中的垂直度h/250，且不应大于15.0侧向弯曲失高fL30mL/1000，且不应大于10.030mL60mL/1000，且不应大于30.0L60mL/1000，且不应大于50.0l 单层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合下表的规定。整体垂直度和整体平面弯曲的允许偏差项 目允许偏差图例主体结构的整体垂直度H/1000，且不应大于25.0主体结构的整体平面弯曲L/1500，且不应大于25.0五、安全保证措施1管理目标安全目标是实现“四无两控制”。即无死亡事故；无重大火灾、爆炸事故；无重大厂内外责任交通事故；无重大机械设备事故。年职工伤害重伤率控制在0.025%；月职工伤害事故率控制在0.05%。2主要管理措施2.1遵守当地政府和建设单位的有关规定，执行公司安全防火管理规定Q/121·20701·01-2000。2.2恪守安全第一的准则。施工作业人员执行安全技术操作规程Q/121·11004-1992，和HSE健康·安全·环境施工手册规定。2.3根据项目的施工特点制定施工现场的安全防火管理规章制度，确保安全防火管理体系的有效运行。2.4坚持定期和不定期的安全防火检查制度，执行公司施工现场综合考核方案规定。2.5根据施工企业易发生“四大伤害”的特点，重点抓好以下工作：·安全防护措施的落实；·做好个人防护，坚持“三保”利用；·施工现场临时用电符合安全用标准；·严格执行施工所在地施工用火管理制度；·严肃工序交接管理，实施安全技术交底；·危险性大和特殊场所作业，须进行危险度预测。2.6杜绝三违现象发生，规范作业人员行为。2.7钢结构施工前，先与原来做接地电阻的施工单位进行交接，若接地良好，并对原接地电阻进行复测，钢结构施工时，必须使现在施工的钢结构与原来的接地连接良好；施工用所有的电动设备应安装漏电保护开关，拆接设备和电源应由专业电工操作。2.8配电箱、开关箱内导线应绝缘良好、排列整齐、固定牢固，导线端头应采用螺栓连接或压接。2.9氧气、乙炔、油漆等易燃、易爆物品设专人管理。2.10 进入施工现场必须着工作服，不准穿高跟鞋、拖鞋、凉鞋。2.11 进入施工现场必须正确佩戴安全帽，高处作业必须系好安全带，立体交叉作业要挂好安全网。2.12 各种传动设备设有防护罩，“四口”、“五临边”作业要有防护措施。2.13施工现场架设的临时线路必须符合电气规定，不得随意在地面拖拉。电气设备(电焊机、手把砂轮等)设有漏电保护器。电气开关箱完好无损，不得有裸露现象。2.14施工现场不准堆放易燃物，氧气、乙炔瓶要保持安全距离，做到空满分开并设有防晒措施。2.15高处作业人员应定期体检，凡高血压、心脏病、酒后等不适宜登高人员，不准登高作业。2.16高处作业人员必须正确佩带安全带。2.17一般情况下，禁止六级风以上强风作业。2.18起重、吊装使用的吊车、索具必须检查合格方可使用；起重变幅应平稳，严禁猛起、猛落臂杆。2.19起重、吊装机械、索具不准超载使用。吊装前必须核对吊装荷载，计算选用吊车臂杆幅度、绳索、滑轮、卷扬机等；必须采取可靠安全措施，否则不准吊装。2.20安装桁架时应有脚手架,不得桁架上站立和行走。2.21吊装过程中用的滑轮、绳扣、卸扣等索具必须按规定选用。2.22组对较大构件时，如柱、梁等应垫平垫稳，放置牢固防止倾倒伤人。2.23参战人员严格按本工种操作规程施工。特殊工种必须执证上岗。2.24严格执行动火管理规定，动火前办理动火证。2.25在交叉作业时，必须留意其他人作业情况，做到不伤害他人，不被他人伤害。2.26不准在施工现场吸烟、打闹、睡觉。2.27不准私自动用他人的机械及电器设备。2.28施工现场的材料按规定摆放整齐，不准随意乱扔。2.29身体不佳，如：眼花、无力、眩晕等情况时，及时向领导汇报。2.30小型机械电源线应绝缘良好、机械要有接地设置，要安装漏电保护器，各润滑部位应经注油，使用前应进行试运转。并且设专人管理。2.31施工中各工种应密切配合，严禁作业中嬉戏、打闹；2.32夜间施工时，应有足够的照明；2.33参加施工人员要熟悉方案，并严格执行。2.34联系梁安装是从低到高作业，高空作业设置钢丝绳作为安全带挂绳，所有施工人员必须戴好安全帽，高处作业人员必须佩戴好安全带并在作业时正确悬挂，高空作业人员的手用工具要放在工具袋内，在高空传递时不得扔掷。2.35吊装时，必须有持证的起重工专人统一指挥，配备指挥哨、指挥旗，占道手续审批完毕，吊装区域设置防护栏，并有警示，吊索必须绑扎牢固，绳扣必须在吊钩内锁牢，严禁用板钩挂构件，构件在高空稳定前不准上人。2.36构安装区的人员应有完整的个人劳动保护，一切高空作业人员的安全帽佩带必须规范，帽子拉带必须紧扣；2.37戒线，将作业现场维护好，只有经过授权的人员才能进入吊装现场。施 工 技 术 交 底 尾 页需要说明的问题：严格按照本交底执行每道工序，保证质量，安全作业。签 字 人 员签 名签 名日 期交 底 人年 月 日接受交底人质量检查人员年 月 日安全管理人员年 月 日施工作业组长年 月 日施工作业人员年 月 日施工作业人员年 月 日施工作业人员年 月 日施工作业人员年 月 日施工作业人员年 月 日施工作业人员年 月 日施工作业人员年 月 日施工作业人员年 月 日施工作业人员年 月 日施工作业人员年 月 日施工作业人员年 月 日施工作业人员年 月 日施工
