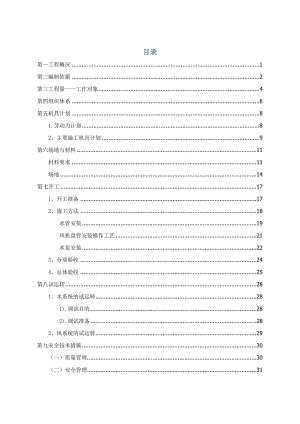

目录第一工程概况1第二编制依据2第三工程量工作对象4第四组织体系6第五机具计划81.劳动力计划82、主要施工机具计划9第六场地与材料11材料要求11场地14第七开工171、开工准备172、施工方法18水管安装19风机盘管安装操作工艺21水泵安装223、分项验收244、总体验收25第八试运转281、水系统的试运转281).调试目的282).调试准备282、风系统的试运转29第九安全技术措施30（一）质量管理30（二）安全管理31（三）、绝热工程施工技术质量要求33（四）、吊装作业安全技术措施35第十危险点分析36第一工程概况该工程建筑面积1517.37m2,工程包括水管路的制作、安装、保温及中央空调机组、组合式空调箱、风机盘管的安装。本公司专业从事中央空调工程的设计与施工，具有丰富的设计加工和施工经验，对于本工程，公司将委派有多年经验的工程师担任设计并参加施工管理，以确保本工程达到优质工程。1.1工程名称： 一层空调水管安装 1.2建设单位：XX酒店1.3施工单位：XX安装公司1.3设计单位：某某工程勘察设计有限公司1.4工程地点： 某某市江津区XXX1.5工期要求： 60天1.6质量要求： 优良1.7工程简介：XX酒店是一幢大型现代酒店，建筑面积1517.37。该办公大楼总共三层，空调工程由三个系统组成，冷（热）源均采用闭式循环。采用风机盘加新风或吊挂式空调机通过风管传到需要处，达到采暖（降温）要求。热水供应采用原建筑已有热水锅炉供水，利用管道向各客房供应。1.8工程施工范围：空调系统设备安装、空调及热水系统管道安装及保温、空调系统保温、空调系统调试。1.9主要实物工程量：本工程的管道安装包括热水系统管道和空调系统的空调水管道：即冷冻水（夏天用）、热水（冬天用）系统管道；排凝结水系统管道及水处理、蒸汽等少量空调辅助用管道。冷冻水、热水系统管道分为三个系统，各采用闭式循环双管制系统，由水泵送至供水分水器后分三路送至各部门末端装置处理，回水分别回到集水器。三个系统均不同程式布置，膨胀水箱设于屋顶，系统由泵强制闭式循环。排凝结水系统为夏天空气经各空调设备冷却后产生的凝结水，经分别集中后排至水工排水系统排出。1.9.1本工程设计选材为Dg100的管道采用镀锌钢管，管径Dg100的管道采用无缝钢管二次镀锌，凝结水管用UPVC管，以保护各空调设备及延长其使用寿命。冷冻水热水系统、排凝结水系统及热蒸管道还需进行保温。冷冻水热水及排凝结水系统保温材料为橡塑保温材料。1.9.2本工程安装结束后水压试验压力Ps=0.8Mpa，排凝结水系统采用通水试验。第二编制依据具体主要参照如下：1.大型设备吊装工程施工工艺标准SH/T35152003 2.建筑机械使用安全技术规程JGJ33-20013.施工现场临时用电安全技术规范JGJ46-2005 4.建筑施工安全检查标准JGJ59-2011 5.建筑施工高处作业安全技术规范JGJ80-91 6起重吊运指挥信号GB5082-1985 7.XX酒店提供的设计图纸。8.国家现行基本建设程序、技术标准、规范及有关规定。9、建筑给排水及采暖工程施工质量验收规范GB50242-200210、通风与空调工程施工质量验收规范GB 50243-2002 11、建筑工程施工质量验收统一标准GB 50300-2001 12、高层民用建筑设计防火规范 GB 50045-95 13、建筑安装工程资料管理规程DBJ 01-51-2000 14、建筑设备施工安装通用图集 91SB-X1（2000版） 15、防空地下室通风设计FK0102 16、给水塑料管安装02SS405-14 17、人民防空地下室设计规范05SFK10 18、地面辐射供暖技术规程JGJ142-2004 19、建筑排水硬质聚氯乙烯管道工程CJJ/T29-98第三工程量工作对象该工程有2台地源热机组，房间管道总长.9mm，机房管道总长.6mm，建筑面积为1517.37平方米，1个除砂器、全自动软水器、补水箱，2个电子水处理器。内螺纹球阀30个，三档风速开关7个，风机盘管软接头14个，自动放气阀2个，橡胶软接头10个、热泵机组安装，风机安装，搬运与吊装。顶棚上须留检修口，以利于风机盘管，新风机组及阀件的检修和拆换。所有风机盘管支供、回水管径和凝结水管均为DN20。吊顶机组的供、回水管径为DN65,凝结水管管径为DN32。凝结水管坡度不小于0.003，严禁倒坡，设水封，此工程大约60天完成。3.1地源机房：1个除砂器、全自动软水器、补水箱，2个电子水处理器、地源热泵。表3-1规格型号单位长度DN125毫米4345.26DN200毫米68794.67DN80毫米8150.52DN50毫米2037.63DN250毫米31585.37DN300毫米5647.17DN40毫米19826.46DN32毫米2275.21DN100毫米2285.323.2指导思想施工组织的指导思想是：质量第一、服务周到，业主满意。以质量为中心，建立工程质量保证体系，选配高素质的项目经理，管理人员和施工队伍，积极推广应用新技术、新工艺、新设备、新材料，精心组织、科学管理，优质高效地完成本工程的施工任务，争创一流水平的工程。3.3实施目标发挥我施工队专业安装优势，科学安排工程内容、进度、交叉施工等工作，协调好土建、其他安装单位间关系，创造一个良好的施工氛围，精心施工，严格履行合同，确保实现如下目标：（1）质量目标：符合国家相关合格标准，（2）工期目标：本工程工期为90天，我公司保证按照工期要求进行合理安排、交叉作业，满足用户的工期要求。（3）安全施工目标：采取有效措施，杜绝一切安全事故。（4）文明施工目标：确保文明施工标准。（5）服务目标：信守项目合同，认真协调与各有关单位的关系，接受业主、监理和有关部门等对工程质量、工程进度、计划协调、现场管理监督指导。按施工图设计要求的中央空调设备采购、安装调试和售后服务，包括设备的供货安装、管道安装及其配套设备的安装、调试、售后服务。第四组织体系施工组织结构图:XX安装集团有限公司 项目经理部经理： 项目部副经理项目技术负责人 设备施工员管道施工员安全员通风施工员质量检查员
