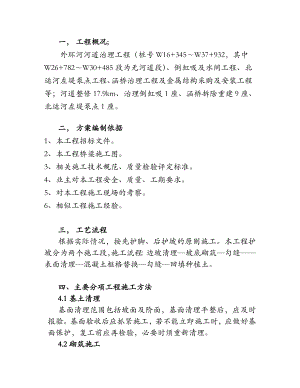

外环河道治理工程浆砌石护坡施工方案.doc

一， 工程概况;外环河河道治理工程（桩号W16+345W37+932，其中W26+782W30+485段为无河道段）、倒虹吸及水闸工程、北运河左堤泵点工程、涵桥治理工程及金属结构采购及安装工程等；河道整修17.9km、治理倒虹吸1座、涵桥拆除重建9座、北运河左堤泵点1座。二， 方案编制依据1、本工程招标文件。2、本工程桥梁施工图。3、相关施工技术规范、质量检验评定标准。4、业主对本工程安全、质量、工期要求。5、对本工程施工现场的考察。6、相似工程施工经验。三， 工艺流程根据实际情况，按先护脚、后护坡的原则施工。本工程护坡分为两个施工段，施工流程：边坡清理坡底砌筑勾缝表面清理混凝土框格替换勾缝回填种植土。四、主要分项工程施工方法4.1基土清理基面清理范围包括坡面及阶面，基面清理平整后，应及时报验。基面验收后应抓紧施工，若不能立即施工时，应做好基面保护，复工前应再检验，必要时须重新清理。4.2砌筑施工4.4.1原材料1) 砌体的石料均现场验收，砌石材质应坚实新鲜，无风化剥落层或裂纹。石材表面无污垢，水锈等杂质，用于表面的石材，应色泽均匀。2) 施工现场使用砂浆全部预拌干粉砂浆，选用具有资质信用等级良好的生产厂家。3) 砂浆的用量必须满足施工图纸规定的强度和施工和易性要求，用量必须通过试验确定。施工中需要改变胶凝材料的用量时，应重新试验。4)当冬期日平均气温低于35时，不宜进行砌筑，当气温不低于0而进行砌筑时，水泥砂浆强度等级适当提高，并保持熟料的砌筑温度不低于5，为防冻害，应采取保温措施。4.4.2 浆砌石砌筑(1) 一般要求浆砌石砌筑应符合下列要求：1）砌筑前，应在砌体外将石料上的泥垢冲洗干净，砌筑时保持砌石表面湿润；2）应采用坐浆法分层砌筑，铺浆厚宜3cm5cm，随铺浆随砌石，砌缝需用砂浆填充饱满，不得无浆直按贴靠，砌缝内砂浆应采用扁铁插捣密实；严禁先堆砌石块再用砂浆灌缝；3）上下层砌石应错缝砌筑；砌体外露面应平整美观，水平缝宽应不大于2.5cm，竖缝宽应不大于4cm；4）砌筑因故停顿，砂浆已超过初凝时间，应待砂浆强度达到2.5MPa后才可继续施工；在继续砌筑前，应将原砌体表面的浮渣清除；砌筑时应避免振动下层砌体；5）勾缝前必须清缝，用水冲净并保持缝糟内湿润，砂浆应分次向缝内填塞密实；勾缝砂浆标号应高于砌体砂浆；应按实有砌缝勾平缝，严禁勾假缝、凸缝；砌筑完毕后应保持砌体表面湿润做好养护；6）砂浆配合比、工作性能等，应按设计标号通过试验确定，施工中应在砌筑现场随机制取试件9) 当最低气温在05时，砌筑作业应注意表面覆盖保护，当最低气温在0或最高气温超过30时，应停止砌筑。无防雨棚的仓面，遇大雨应立即停止施工，妥善保护表面，雨后应先排除积水，并及时处理受雨冲刷部位。（2)砌筑质量应达到以下要求:1）平整：同一层面应大致砌平，相邻砌石高差应小于2030mm。2）稳定：石块安置必须自身稳定，大面朝下，适当摇动或敲击，使其平稳。3）密实：严禁石块直接接触，座浆及竖缝砂浆填塞应饱满密实，铺浆均匀，竖缝填塞砂浆后应插捣至表面泛浆为止。4）错缝：同一砌筑层内，相邻石块应错缝砌筑，不得存在顺流向通缝，上下相邻砌筑的石块，也应错缝搭接，避免竖向通缝，必要时，可每隔一定距离。（3）养护砌体外露面，在砌筑后1218h 之间应及时养护，经常保持外露面的湿润，水泥砂浆砌体的养护时间，超过14d。冬期水泥的水化反应较慢，初凝时间延长，砌体一般不宜洒水养护，而采取覆盖麻袋、草袋、草帘、塑料膜等保温防陈措施。4.4.3 砌石工程质量通病与预防措施(1) 浆砌石不密实1) 现象:已砌筑部位有狗洞或缝隙，拆开检查可见砂浆不饱满。2) 原因:a、砂浆填筑不饱满；b、灰缝宽度不够；c、没有分层卧砌。3) 预防措施：(a)采用铺浆法施工，两块石头之间填浆饱满；(b)分层卧砌，内外搭接；(c)每片砌筑作业区安排专职质检员旁站检查，包质量包进度，负责到底。做好现场记录，出现问题，追究质检员的责任。4.4.4 砌石质量检查1) 砌石的砌体强度必须符合施工图纸的要求。2) 砌缝应密实，无架空，漏浆现象，有抗渗要求的部位进行压水试验，检测单位吸水率。3) 砌体表面砌缝宽度满足规定要求。4.5水泥砂浆勾缝1) 勾缝砂浆应采用细砂和较小的水灰比，水灰比控制在1:11:2 之间。2) 防渗用砂浆采用P42.5 以上普通硅酸盐水泥。3) 清缝应在砌筑24h 后进行，缝宽不小于砌缝宽度，缝深不小于缝宽的2 倍，勾缝前必须将槽缝冲洗干净，不得残留灰渣和积水，并保持缝面湿润。4) 勾缝砂浆必须单独拌制，严禁与砌体砂浆混用。5) 当勾缝完成和砂浆终凝后，砌体表面应刷洗干净，至少用浸湿物覆盖保持21d，在养护期间，经常洒水，使砌体保持湿润，避免碰撞和振动。
