外墙保温节能工程专项施工方案(聚氨酯).doc

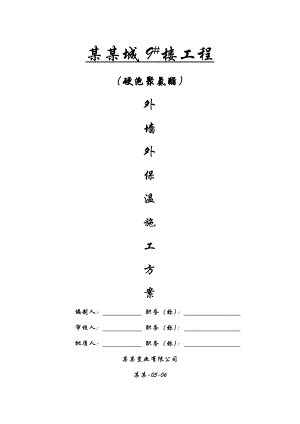

某某城9#楼工程（硬泡聚氨酯）外墙外保温施工方案 编制人： 职务（称）： 审核人： 职务（称）： 批准人： 职务（称）： 某某置业有限公司某某-05-06目 录1、工程概况12、编制依据23、外墙外保温系统基本构造24、施工准备34.1 材料34.2 工具与机具74.3 材料配制74.4 作业条件85、施工流程及工艺：95.1 施工流程95.2 施工工艺95.3 细部节点做法136、质量控制156.1 质量验收156.2 质量控制要点166.3 质量问题与防治措施177、各项管理措施187.1 质量保证措施187.2 安全保证措施197.3 工期保证措施197.4 材料管理及节约措施207.5 环保管理及防火措施207.6 成品保护措施217.7 应注意的问题211、工程概况杭政储出（2005）20号、21号、30号地块A区工程I标段由某某置业有限公司投资兴建，中国联合工程公司设计，杭州之江工程建设监理有限公司监理。工程位于杭州市转塘镇沈家弄新村北侧，包括低层住宅10#楼32#楼及A1地下室，总建筑面积50141.59平方米，其中地下室24365.63平方米，为框架结构三层，地下一层，二类民用建筑。工程开工日期为2007年11月2日，根据工程实际情况，计划竣工日期为2009年7月30日。本工程的建筑平、立面设计造型活泼，装饰高档，建筑材料齐全，墙面装饰采用乳胶漆、涂料、花岗岩等饰面，外墙体采用30厚聚氨酯外墙外保温系统。2、编制依据1、新帝朗郡工程外墙外保温施工合同。2、新帝朗郡工程建筑施工图。3、墙身-外墙外保温（88J2-9）。4、外墙外保温工程技术规程（JGJ144-2004）。5、建筑节能工程施工质量验收规范（GB50411-2007）。6、建筑装饰装修工程质量验收规范（GB50210-2001）。7、建筑工程施工质量验收统一标准（GB50300-2001）。8、住宅装饰装修工程施工规范（GB50327-2001）。9、浙江省建工集团有限责任公司施工工艺标准。3、外墙外保温系统基本构造新帝朗郡工程外墙外保温系统的基本构造，见图1所示。图1 饰面层为涂料系统外墙外保温系统构造图2 饰面层为干挂石材、百叶等外墙外保温系统构造4、施工准备  4.1 材料4.1.1 聚氨酯外保温系统性能指标应符合表1规定。表1 聚氨酯外保温系统性能指标试验项目性能指标耐候性经80次高温（70度）-淋水（15度）循环后不得出现开裂、空鼓或脱落。抗裂砂浆层与保温层的拉伸粘结强度不应小于0.1Mpa。吸水量，g/m3，浸水1小时1000抗冲击强度涂料饰面普通型（单网）3J冲击合格加强型（双网）10J冲击合格面砖饰面3J冲击合格抗风压值不小于工程项目的风荷载设计值水蒸汽湿流密度，g/·h0.85不透水性试样抗裂砂浆层内侧无水渗透耐磨损，500L砂无开裂，龟裂或表面剥落、损伤系统抗拉强度（涂料饰面），Mpa0.1并且破坏部位不得位于各层界面饰面砖粘结强度，Mpa（现场抽侧）0.4注：以上数据摘自外墙外保温施工技术规程（喷涂硬泡聚氨酯外墙外保温系统）（DBJ/T01-102-2005）4.1.2 聚氨酯外保温系统材料性能应符合表2-表8规定。表2 聚氨酯底漆的主要性能指标项 目技术指标原漆外观浅黄至棕黄色液体、无机械杂质施工性刷涂无困难干燥时间/h表干4实干24附着力/级干燥基层1潮湿基层1耐碱性48h不起泡、不起皱、不脱落表3 聚氨酯泡沫塑料的性能指标 项 目性能指标喷涂效果无流挂、塌泡、破泡、烧芯等不良现象，泡孔均匀、细腻、24h后无明显收缩干密度，kg/m33550压缩强度（屈服点时或变形10%时的强度）/ Mpa0.15抗拉强度/ Mpa0.15导热系数/W/（m·K）0.025尺寸稳定性（70度，48h）（%）5水蒸气透湿系数温度23±2度、相对湿度085%/ng/（pa·m·s）6.5吸水率（体积分数，%）3燃烧性（垂直法）平均燃烧时间/S30平均燃烧高度/250表4 聚氨酯界面剂及界面砂浆的主要性能指标项 目技术指标界面处理剂容器中状态搅拌后无结块，呈均匀状态施工性涂刷无困难低温贮存稳定性3次试验后，无结块、凝聚及组成物的变化拉伸粘结度（与水泥砂浆）/ Mpa常温常态0.70耐水0.50耐冻融0.50拉伸粘结度（与聚氨酯）/ Mpa常温常态0.20聚氨酯破坏耐水0.20聚氨酯破坏耐冻融0.20聚氨酯破坏界面砂浆拉伸粘结强度/ Mpa与聚氨酯试块常温常态0.15且聚氨酯试块破坏浸水7d0.15且聚氨酯试块破坏与胶粉聚苯颗粒浆料试块常温常态0.10且胶粉聚苯颗粒浆料试块破坏浸水7d表5 聚氨酯预制件胶粘剂性能指标 项 目指 标容器中的状态A组分均匀膏状物，无结块、凝胶、结皮或不易分散的固体团块B组分均匀棕黄色胶状物干燥时间/h表干4实干24拉伸粘结强度（与水泥砂浆）/ Mpa标准状态0.50浸水后0.30拉伸粘结强度（与聚氨酯）/ Mpa标准状态0.15或聚氨酯试块破坏浸水后0.15或聚氨酯试块破坏表6 低温胶粉料、水泥抗裂砂浆技术性能 项 目指 标砂浆稠度/80130可操作时间/h不小于2在可操作时间内拉伸粘结强度/ Mpa0.7拉伸粘结强度（常温28d）/ Mpa0.7浸水粘结度（常温28d，浸水7d）/ Mpa0.50抗弯曲性5%变曲变形无裂纹渗压力比（%）200表7 涂塑耐碱玻璃纤维网格布技术性能 项 目指 标网眼尺寸/普通型4×4加强型6×6单位面积质量/（g/）普通型180加强型500断裂强度/（N/50）经向普通型1250加强型3000纬向普通型1250加强型3000耐碱强度保持度（%）（10：1水泥浆滤液，常温28d）经向90纬向90单位面积涂塑量/（g/）普通型20加强型表8柔性耐水腻子性能指标 项 目单 位指 标容器中状态-无结块、均匀施工性-刮涂无困难干燥时间（表干）h5打磨性-手工可打磨耐水性，96h-无异常耐碱性，48h-无异常粘结强度标准状态Mpa0.60冻融循环（5次）Mpa0.40柔韧性-直径50，无裂纹低温贮存稳定性-5度冷冻4h无变化，刮涂无困难4.1.3 水泥水泥应选用符合硅酸盐水泥、普通硅酸盐水泥（GB175-1999）规定的强度等级为42.5的普通硅酸盐水泥。4.1.4 中砂砂应符合普通混凝土用砂质量标准及检验方法（JGJ52-1992）的规定，筛除大于2.5的颗粒，含泥量少于3%。4.1.5 聚氨酯预制件聚氨酯预制件应达到聚氨酯保温层设计厚度。4.1.6 聚氨酯外保温系统附件聚氨酯外保温系统附件主要有专用金属护角（断面尺寸为35×35×0.5，高2000）、密封条、盖口条、镀锌钢丝（22号）等，应分别符合相应产品标准的要求。 4.2 工具与机具4.2.1高压无气聚氨酯双组分现场发泡喷涂机（简称高压无气喷涂机）、专用喷枪、浇注枪、料管等。4.2.2强制式砂浆搅拌机、垂直运输机械、手推车、手提式搅拌器、电锤等。4.2.3常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶剪子、滚刷、铁锨、手锤、壁纸刀、托线板、手锯等。4.2.4电动吊篮或脚手架。4.3 材料配制按照厂家提供的产品使用说明书或参考如下配合比进行配制，所有配制好的材料均须在规定的时间内用完，严禁过时使用。4.3.1聚氨酯防潮底漆聚氨酯防潮底漆：稀释剂按0.5：1的质量比搅拌均匀，并在4h内用完。4.3.2聚氨酯预制件胶粘剂固化剂：粘合剂按1：4的质量比搅拌均匀，并在4h内用完。4.3.3硬泡聚氨酯配制聚氨酯白料：聚氨酯黑料按1：1的体积比采用高压无气涂机在10Mpa的压力条件下混合喷出。4.3.4聚氨酯界面砂浆的配制聚氨酯界面砂浆处理剂：水泥按1：0.5的质量比用砂浆搅拌机或手提式搅拌器搅拌均匀，拌和好的界面砂浆应在2h内用完。4.3.5抗裂砂浆的配制抗裂剂：中砂：水泥按1：3：1的质量比（面砖饰面用抗裂砂浆按1：2：1的质量比）用砂浆搅拌机或手提式搅拌器搅拌均匀。配制抗裂砂浆加料次序，应先加入抗裂剂、中砂。搅拌均匀后再加入水泥继续搅拌3min倒出。抗裂砂浆不得任意加水，应在1.5h内用完。4.4 作业条件4.4.1 外墙平整度达到要求，外门窗口安装完毕，经有关部门检查验收合格。4.4.2 墙面应清理干净，清洗油渍、清扫浮灰等；旧墙面松动、风化部分应剔除干净。4.4.3 基层墙体应符合有关砌体施工质量验收规范或混凝土结构工程施工质量验收规范的规定。4.4.4 墙上各种进户管线、水落管支架，预埋管等按设计安装完毕，并应考虑到保温层的厚度。外墙框宜于硬泡聚氨酯喷涂完后再进行安装，对门框在小推车的高度内，做好保护防止门框被破坏。4.4.5 硬泡聚氨酯保温预制块准备完成（当门窗洞口位置现场喷涂时可不预制）。4.4.6 施工环境温度不应低于5度，风力不应大于5级，风速不宜大于5m/s。严禁雨天施工，雨期施工应做好防雨措施。4.4.7 喷涂无溶剂硬泡聚氨酯应做好对作业面对外的部位如门窗等的遮挡。4.4.8施工用吊篮或专用外脚手架搭设牢固，安全检查合格。脚手架横竖杆距离墙面墙角适当，脚手板与外墙分隔相适应。5、施工流程及工艺：  5.1 施工流程5.1.1饰面层为涂料系统的施工流程：清理墙体基面浮尘、滴浆及油污吊外墙垂直线、布饰面厚度控制标志水泥砂浆找平扫毛（墙体平整度、垂直度符合验收标准时可不进行此工序）喷涂法施工硬泡聚氨酯保温层涂刷硬泡聚氨酯界面层采用抹面胶浆找平刮糙，并压入耐碱网格布批刮柔性抗裂腻子喷涂（刷涂、滚涂）外墙弹性涂料5.1.2干挂石材、木色铝合金格栅等饰面层的施工流程：清理墙体基面浮尘、滴浆及油污水泥砂浆找平扫毛（墙体平整度、垂直度符合验收标准时可不进行此工序）在承重结构部位安装龙骨预埋件喷涂法施工硬泡聚氨酯保温层在龙骨预埋件上安装主龙骨按设计布局及石材大小在外墙挂线在主龙骨上
