声屏障及隔声窗施工图技术交底资料.doc

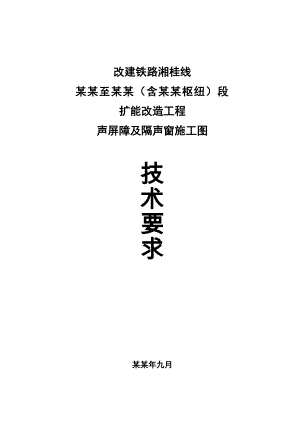

改建铁路湘桂线某某至某某（含某某枢纽）段扩能改造工程声屏障及隔声窗施工图技术要求某某年九月目 录一、设计依据1二、设计规模1三、方案介绍11四、施工注意事项13（一）路基声屏障、隔声墙13（二）箱梁、T梁声屏障15（三）隔声窗16五、安全施工措施16一、设计依据1、铁道部"铁计函【2008】262号"关于湘桂铁路衡阳至某某段扩能改造工程环境影响报告书的预审意见；2、环保部"环审【2008】117号"关于改建铁路湘桂线衡阳至某某段扩能改造工程环境影响报告书的批复；3、铁道部"铁鉴函【2008】1555号"关于改建铁路湘桂线衡阳至某某段扩能改造工程初步设计的批复；二、设计规模执行初步设计及环评报告批复意见，结合各敏感点实际情况，对沿线超标敏感点采取了声屏障、隔声窗等噪声治理措施。全线共计设置声屏障41793m，隔声窗6250m2。具体数量见下表：表17：湘桂线声屏障数量表表1 一标（DK153DK213）中铁五局标段划分序号敏感点名称里程位置长度（m）路基声屏障（H=4m）路基声屏障（H=3m）箱梁声屏障（H=2m）T梁声屏障（H=2m）隔声墙（H=3m）一标（DK153DK213）中铁五局1岭脚村DK158+702.117DK159+034.50左侧332.383170162.3832烟竹塘DIIK164+375DIIK164+811右侧4364363老湖塘DIIK174+622DIIK174+994左侧3723724宜湘河DK197+070.95DK197+332.55右侧261.6261.65庙头小学DK199+570DK199+890左侧3203206下心田DK203+393.21DK203+689.79左侧296.58190355.16DK203+441.21DK203+689.79右侧248.587山乾DK203+860DK204+140右侧2802808大粒屋DK207+790DK208+030左侧2402409立培村DK210+264.21DK210+791.60左侧527.3970457.39一标合计长度（m）3314.53332017581236.53300表2 二标（DK213DK288） 中国路桥标段划分序号敏感点名称里程位置长度（m）路基声屏障（H=4m）路基声屏障（H=3m）箱梁声屏障（H=2m）T梁声屏障（H=2m）隔声墙（H=3m）二标（DK213DK288）中国路桥1白田DK216+505DK216+789两侧5685682永岁DK217+905DK218+045右侧1401403和好铺DK219+185DK219+425左侧540540DK219+185DK219+485右侧4廖家岭DK221+770DK222+178右侧4084085龙岩小学DK225+740DK225+900右侧1601606滕家DK226+186DK226+498两侧6246247全州、拓桥DIK230+301DIK230+901左侧6006008宅福田DIK233+053DIK233+253左侧816816DIK232+685DIK233+301右侧9蛛塘铺DK236+951DK233+299左侧596596DK236+951DK237+199右侧10才湾DK238+300DK238+560左侧440440DK238+340DK238+520右侧11马鹿田DK264+600DK264+796左侧19619612斋田DK268+020DK268+192左侧17217213百里DIK273+250DIK273+490左侧24024014拓田DIIK277+938.271DIIK278+118.809左侧393.838393.838DIIK277+938.271DIIK278+151.571右侧15红卫小学DIIK280+501.3DIIK280+697.5右侧196.2196.216文家村DIIK283+730DIIK283+974左侧484484DIIK283+726DIIK283+966右侧二标合计长度（m）6574.0381605224590.0380600表3 三标（DK288DK344） 中铁十二局标段划分序号敏感点名称里程位置长度（m）路基声屏障（H=4m）路基声屏障（H=3m）箱梁声屏障（H=2m）T梁声屏障（H=2m）隔声墙（H=3m）三标（DK288DK344）中铁十二局1大族塘D11K294+600D11K294+880左侧2802802唐堡小学及附近居民区D11K295+215.669D11K295+737.834左侧522.1748240.173新费村D11K299+717.00D11K300+116.44左侧399.44399.444周家村DIIK302+587.446DIIK302+914.666左侧621.718621.718DIIK302+554.724DIIK302+849.222右侧5半墟村DIIK304+400DIIK304+840右侧4404406下溶流DK313+301.35DK313+661.10左侧359.75359.757横流DK317+622.70DK317+818.95左侧196.25196.258柴田DK319+307.15DK319+534.00左侧600.55600.55DK319+209.05DK319+582.75右侧9灵川县DK329+420DK330+978.12左侧1558.12152236.12三标合计长度（m）4977.998027242253.99800表4 四标（正线DK344+000DK368+100，货车外绕线WDK343WDK368）中铁二局标段划分序号敏感点名称里程位置长度（m）路基声屏障（H=4m）路基声屏障（H=3m）箱梁声屏障（H=2m）T梁声屏障（H=2m）隔声墙（H=3m）四标（正线DK344+000DK368+100，货车外绕线WDK343WDK368）中铁二局1老圩、工务段宿舍DK331+076.64DK341+710左侧（短链10277.16m）456.239462.2DK341+600DK341+700右侧2白桥DK343+030DK343+370左侧3403403莫家WYDK343+970WYDK344+210右侧2402404下宅、东家山WD1K345+000WD1K345+430左侧766.115158608.115WYDK344+861.436WYDK345+197.551右侧5毛家WD1K348+800WD1K348+988右侧1881886WDK351居民区WD1K351+620WD1K351+820右侧2002007社头WD1K353+600WD1K353+808右侧2082088湾子江WD1K354+160WD1K354+472左侧520520WD1K354+200WD1K354+408右侧9凤穴WD1K356+730WD1K357+026右侧29629610临桂县WYDK365+254WYDK366+690.13右侧1436.13674762.1311首都师范大学附属桂林实验中学及附近居民区WD1K366+872WD1K368+032左侧11001100四标合计长度（m）5750.4452168164662.21874.2450表5 五标（DK368+100DK420+000）中铁二十三局标段划分序号敏感点名称里程位置长度（m）路基声屏障（H=4m）路基声屏障（H=3m）箱梁声屏障（H=2m）T梁声屏障（H=2m）隔声墙（H=3m）五标（DK368+100DK420+000）中铁二十三局1二塘DK369+740DK369+980左侧2402402盘家林上村DK374+024DK374+400右侧3763763鸟塘里DK374+540DK374+900左侧3603604鱼陂石DK376+197.91DK376+610右侧412.09162250.095下舍里DK379+580DK379+820右侧2402406东岗岭
