塔吊基础专项施工方案(范本).doc

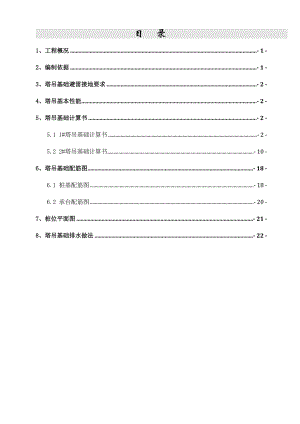

. 目 录 1、工程概况- 1 -2、编制依据- 1 -3、塔吊基础避雷接地要求- 2 -4、塔吊基本性能- 2 -5、塔吊基础计算书- 2 -5.1 1#塔吊基础计算书- 2 -5.2 2#塔吊基础计算书- 10 -6、塔吊基础配筋图- 18 -6.1 桩基配筋图- 18 -6.2 承台配筋图- 20 -7、桩位平面图- 21 -8、塔吊基础排水做法- 22 -楼工程塔吊基础专项施工方案1、工程概况本工程为xx工程，xx xx 位于xx xx以南。站房总建筑面积 20000m2，由站房、站台雨棚、天桥组成。落客平台下出站层接城市地下广场。站房地下局部一层，地上二层（一层和二层局部设置夹层）。本工程±0.000=129.71m（黄海高程），站房建筑檐口高度20.6m，最高点23.37m。工程站房采用现浇钢筋混凝土框架结构，屋盖体系采用大跨度空间网架结构体系；基础采用钻孔灌注桩。本工程由xx 股份有限公司投资新建，xx xx院设计，xx xx有限公司地质勘察，xx xx监理，xx xx组织施工。为了工程施工需要，计划在工程施工阶段安装两台塔吊，塔吊型号均为TC6013独立式塔式起重机，塔吊臂长60m，7轴位置塔吊编号为1#塔吊，17轴位置塔吊编号为2#塔吊。2、编制依据本方案主要依据施工图纸及以下规范及参考文献编制:塔式起重机混凝土基础工程技术规程(JGJ/T 187-2009)塔式起重机设计规范（GB/T13752-1992）；地基基础设计规范（GB50007-2002）；建筑结构荷载规范（GB50009-2001）；建筑安全检查标准（JGJ59-99）；混凝土结构设计规范（GB50010-2002）；建筑桩基技术规范（JGJ94-94）塔式起重机安全规程GB5144-2006建筑机械使用安全技术规程JGJ33-2001施工现场临时用电安全技术规范JGJ46-88建筑安装工程资料管理规程DJB-51-2002QTZ1000系列TC6013自升塔式起重机使用说明书相关的法律法规、政策、文件。3、塔吊基础避雷接地要求塔吊基础接地装置，采用承台预埋避雷接地扁钢，下端与桩基主钢筋焊接，上端与任何一根主弦杆的连接螺栓连接，所有外露焊接处均涂刷防锈漆，以保证节点良好。4、塔吊基本性能本工程安装的塔吊为四桩基础塔吊，塔吊型号为TC6013独立式塔吊，四桩基础所用塔吊参数为：塔吊型号为：TC6013 塔吊自重为：441kN最大起重荷载为：80kN 塔吊额定起重力矩为：800kN·m 塔吊起升高度为：45m 塔身宽度为：1.7m5、塔吊基础计算书5.1 1#塔吊基础计算书依据塔式起重机混凝土基础工程技术规程(JGJ/T 187-2009)。5.1.1 参数信息塔吊型号: TC6013 塔机自重标准值:Fk1=441kN 起重荷载标准值:Fqk=80kN :M=1085.86kN.m:M=1085.86kN.m 塔吊计算高度: H=45m 塔身宽度: B=1.70m 非工作状态下塔身弯矩:M1=-763.07kN.m 桩混凝土等级: C35 承台混凝土等级:C40 保护层厚度: 100mm 矩形承台边长: 5.00m 承台厚度: Hc=1.500m 承台箍筋间距: S=150mm 承台钢筋级别: HRB335 承台顶面埋深: D=0.000m 桩直径: d=0.800m 桩间距: a=3.400m 桩钢筋级别: HRB335 桩顶标高: -2.900m 桩型与工艺: 泥浆护壁钻(冲)孔灌注桩 计算简图如下： 5.1.2 荷载计算1. 自重荷载及起重荷载 1) 塔机自重标准值 Fk1=441kN 2) 基础以及覆土自重标准值 Gk=5×5×1.50×25=937.5kN 3) 起重荷载标准值 Fqk=80kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值 a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2) =0.8×1.59×1.95×1.34×0.2=0.66kN/m2 =1.2×0.66×0.35×1.7=0.47kN/m b. 塔机所受风荷载水平合力标准值 Fvk=qsk×H=0.47×45.00=21.36kN c. 基础顶面风荷载产生的力矩标准值 Msk=0.5Fvk×H=0.5×21.36×45.00=480.56kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值 a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.35kN/m2) =0.8×1.63×1.95×1.34×0.35=1.19kN/m2 =1.2×1.19×0.35×1.70=0.85kN/m b. 塔机所受风荷载水平合力标准值 Fvk=qsk×H=0.85×45.00=38.32kN c. 基础顶面风荷载产生的力矩标准值 Msk=0.5Fvk×H=0.5×38.32×45.00=862.14kN.m3. 塔机的倾覆力矩 工作状态下，标准组合的倾覆力矩标准值 Mk=-763.07+0.9×(1085.86+480.56)=663.04kN.m 非工作状态下，标准组合的倾覆力矩标准值 Mk=-763.07+862.14=99.07kN.m5.1.3 桩竖向力计算非工作状态下： Qk=(Fk+Gk)/n=(441+937.50)/4=344.63kN Qkmax=(Fk+Gk)/n+(Mk+Fvk×h)/L =(441+937.5)/4+(99.07+38.32×1.50)/4.81=377.18kN Qkmin=(Fk+Gk-Flk)/n-(Mk+Fvk×h)/L =(441+937.5-0)/4-(99.07+38.32×1.50)/4.81=312.08kN工作状态下： Qk=(Fk+Gk+Fqk)/n=(441+937.50+80)/4=364.23kN Qkmax=(Fk+Gk+Fqk)/n+(Mk+Fvk×h)/L =(441+937.5+80)/4+(663.04+21.36×1.50)/4.81=509.13kN Qkmin=(Fk+Gk+Fqk-Flk)/n-(Mk+Fvk×h)/L =(441+937.5+80-0)/4-(663.04+21.36×1.50)/4.81=220.12kN5.1.4 承台受弯计算1. 荷载计算不计承台自重及其上土重，第i桩的竖向力反力设计值：工作状态下：最大压力 Ni=1.35×(Fk+Fqk)/n+1.35×(Mk+Fvk×h)/L =1.35×(441+80)/4+1.35×(663.04+21.36×1.50)/4.81=370.92kN非工作状态下： 最大压力 Ni=1.35×Fk/n+1.35×(Mk+Fvk×h)/L =1.35×441/4+1.35×(99.07+38.32×1.50)/4.81=192.78kN2. 弯矩的计算依据塔式起重机混凝土基础工程技术规程第6.4.2条 其中 Mx,My1计算截面处XY方向的弯矩设计值(kN.m)； xi,yi单桩相对承台中心轴的XY方向距离(m)； Ni不计承台自重及其上土重，第i桩的竖向反力设计值(kN)。由于工作状态下，承台正弯矩最大： Mx=My=2×370.92×0.85=630.564kN.m3. 配筋计算根据混凝土结构设计规程GB50010-2002第7.2.1条 式中 1系数，当混凝土强度不超过C50时，1取为1.0； fc混凝土抗压强度设计值； h0承台的计算高度； fy钢筋受拉强度设计值，fy=360N/mm2。底部配筋计算: s=630.52×106/(1.000×19.100×5000.000×14002)=0.0047 =1-(1-2×0.0047)0.5=0.0047 s=1-0.0047/2=0.9976 As=630.52×106/(0.9976×1400.0×360.0)=1253.98mm2由于最小配筋率为0.15%,所以构造最小配筋面积为:5000.00×1500.00×0.15%=11250mm2。实际配筋为：HRB335级钢筋， 20196。承台底筋、面筋双向均为2520。实际配筋值15710mm2>11250mm2。5.1.5 承台剪切计算最大剪力设计值： Vmax=519.32kN 依据混凝土结构设计规范(GB50010-2002)的第7.5.7条。 我们考虑承台配置箍筋的情况，斜截面受剪承载力满足下面公式： 式中 计算截面的剪跨比,=1.500 ft
