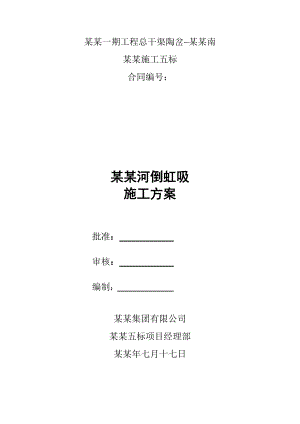

某某一期工程总干渠陶岔某某南某某施工五标合同编号：某某河倒虹吸施工方案批准： 审核： 编制： 某某集团有限公司某某五标项目经理部某某年七月十七日某某河倒虹吸施工方案第一章 工程概述1.1工程概况某某河倒虹吸位于渠道里程桩号29+763处。包括上游河道整治段、进口连接段、管身段、出口连接段、出口河道整治段，建筑物总长232.2m，其中：管身段长度106.2m。进口防护段长30m，进口连接段长16m，管身段长103.2m，出口连接段长40m，出口防护段长40m。某某河倒虹吸为6孔箱涵，3孔一联对称布置，单孔净空尺寸5m×5m，外部高度7.2m。底板和顶板砼厚度1.1cm.外边墙底部厚度1.56cm、顶部1.0m，内墙厚度90cm。上游河道整治175.12m下游河道整治122.7m。工程区位于南阳盆地西部岗地与河谷平原的交接处，地势西高东低，地面高程137151m。地层主要由上第三系（N）和第四系（Q）组成，新、老地层呈不整合接触。上第三系由粘土岩、砂岩和砂砾岩组成，钻孔共揭露三个韵律层，总厚度大于25.0m。第四系由中更新统（al-plQ2）、上更新统（al-lQ3）、全新统（alQ 4）和人工填土（rQ）组成。中更新统粉质粘土分布于右岸岗地。上更新统具二元结构，由上部粉质粘土、粉质壤土和下部粗砂组成。全新统粉质壤土结构疏松，主要分布于河床。人工填土由粉质粘土夹杂砖瓦碎块组成，分布于某某河右岸岗地表层。工程区地下水主要赋存于Q3粗砂和N砂岩、砂砾岩。Q3粗砂渗透系数k=i×10-4cm/s；N砂岩渗透系数k=i×10-4i×10-3cm/s；N砂砾岩渗透系数k=i×10-3cm/s。河水和地下水对混凝土均不具侵蚀性。Q3粉质粘土硬塑状为主，具低中等压缩性，弱膨胀性为主，局部具强膨胀性；Q3粉质壤土硬塑可塑状，具低中等压缩性；粗砂具低中等压缩性。Q2粉质粘土硬塑状为主，具低中等压缩性，中等膨胀性为主，局部具强膨胀性。N粘土岩坚硬状，具低中等偏低压缩性，弱中等膨胀性；砂岩具低中等压缩性；砂砾岩具低压缩性。1)倒虹吸进口连接段进口连接段，长16.00m，该喇叭口段采用铺盖与圆弧扶壁挡土墙的钢筋混凝土结构。上游防护段40m。2)管身段管涵管身水平段60.4m。共5节。管节长度为8m*2+14.8m*3。涵管身横向6孔两联箱形钢筋混凝土结构，涵身段孔径尺寸为5m×5m(宽×高)，边墙厚度采用1.561.0m，中墙厚度0.9m，底板厚1.1m，顶板厚1.1m。3)出口连接段涵身段出口连接段40m。为扭面式挡墙。下游河道防护段长40.0m。1.2主要工程量主要工程量汇总表序号项目名称计量单位工程数量备注1土方开挖万m317.072土方填筑万m36.8273水泥土、碎石土万m33.774M10浆砌石m322785砂石料m313476C30砼管身m3141697C25进出口段、管枕m315628C15砼、C10垫层m36659钢筋制安t150610橡胶止水带m84211土工格栅m21069012泡沫板334m22472第二章 编制依据岩土工程勘察设计（GB50021/-2001）、建筑物地基基础设计规范（GB50011/-2001）、建筑物地基处理技术规范（JGJ79/-2002）、土工试验规程（SL237/-1999）、水工砼施工技术规范（DL/T5144-2001）、钢筋焊接及验收规程（JGJ18/-2003）、砌体工程施工质量验收规范（GB50203/-2002）、水利水电工程施工质量评定规程（SL176/-1996）、水工砼钢筋施工规范（DL/T5169-2002）以及某某河倒虹吸施工图纸及设计变更。第三章 施工安排3.1工期安排1.土石方开挖主要包括进出口连接段、管身段，总量17万方，主要施工时段为：2011.11.111.30日、日历天30天；2.管基处理，主要施工时段为2011.11.2512.10日、日历天16天；3.管身段垫层施工，主要施工时段为：2011.12.1112.16日、日历天6天；4.管身底板施工, 主要施工时段为：2011.12.182.29日、日历天75天；5.管身边顶施工，主要施工时段为：2011.12.263.31日、日历天97天；6.进、出口连接段施工，主要施工时段为：2012.2.12012年4.30日、日历天90天；7.进、出口连接段施工，主要施工时段为：2012.3.112012年5.20日、日历天70天；见施工进度计划表。3.2布置安排（1）施工交通便道在马道高程132.10m处、涵洞开挖区外和上游预留出10m宽位置修筑主要临时便道，上游修筑的进入基坑道路与围堰相连，下游修筑进入基坑的道路与伴渠路相连。作为涵洞土方运输、砼施工、材料运输的主要通道。施工便道宽6m。（2）施工用水、用电布置在涵洞下游伴渠路左侧打设机井，作为现场施工用水源。施工用电从10KV主线路上架设200KVA变压器一个，作为现场施工电源。配电盘安设在涵洞下游左侧。现场用电主要是电焊机4台、振捣棒10个，水泵4台。输送泵HBT60一个，套丝机一台、简易布料门机一台。电焊机功率4台60kw、振捣棒经常用2个5kw，水泵4台功率20kw，输送泵功率90kw，套丝机16kw，简易布料门机一台7.8kw现场电力功率总计198kw，但这些设备不同时使用，在变压器允许负荷之内。（3）钢筋加工厂布置钢筋加工厂布置在1#营地内，加工区进行场地硬化，加工后采用运输车运到施工现场安装。（4）浇筑机械规划砼拌制在1#营地拌合站集中拌合，12m3拌合车运输，水平段采用皮带机配合布料机施工，斜管段采用HBT60型砼输送泵入仓，平板振捣器和插入式振捣棒进行振捣。3.3施工程序涵洞主要由进口防护段、进口连接段、管身段、出口连接段、出口防护段组成；施工时期，第一期施工管身段、第二期施工进、出口段。管身段施工先进行基础开挖，后进行基础处理，然后进行垫层砼浇筑，最后进行管身段施工。3.4主要施工方法简介（1）施工导流某某河倒虹吸原计划非汛期施工，为了满足渠道填筑沉降期要求，提前进行排水涵洞施工，早日为渠道填土创造条件。据此施工导流采用汛期10年一遇设计洪水，十年设计洪峰流量为204m3/s，水位高程137.30m。导流明渠开挖采用挖掘机进行，部分土料堆存于导流沟两侧，作为导流明渠边坡。多余土料运输到弃料场堆存。某某红砖导流明渠参照原河道过水断面设计，底宽20m，坡度1：2，采用铺设土工膜加编织袋护坡。经验算，满足十年一遇洪水流量。导流明渠断面采用铺设土工膜加编织袋护坡。（2）土方开挖土方明挖施工拟采用1.6m3挖掘机开挖、15t自卸车运输，根据地质分层情况，首先将开挖区范围内表层土剥离，表层剥离土运至土料场堆存。根据土方平衡，检测合格的可利用料临时堆存于渠道下游，多余料及不符合填筑要求的土料运至弃渣场。离基坑边缘23m处，先做10*10*10cm截水沟，并与场区外排水系统连接。防止地表水进入基坑，造成基坑边坡坍塌事故。同时做好基坑内的排水工作。基坑排水采用明排的方式进行排水。基坑成型后底侧四周开挖10*10*10cm排水沟，排水沟两侧用水泥砂浆抹面，四角挖设排水井，安设水泵抽排与基坑外排水系统相连。抽排至上游河道内。（3）土方回填土方回填利用涵洞开挖料。两侧与顶部回填时通过碾压实验确定施工参数后进行施工。洞身段两侧回填：砼达到设计强度的75%后或龄期超过7天后进行填筑，狭窄地方采用人工胶轮车铺填，每层控制20cm，采用蛙夯机夯实，填土平行上升。对于管身段顶部回填土施工待砼强度达到设计强度的100%后开始填筑。（4）砼工程施工钢筋在1#生产营地内加工，运输车运输至施工现场绑扎和焊接。管身模板采用大块钢模板，倒角模板采用定制钢模板，端部封头模板采用定制模板。底板及墙身模板加固采用14拉筋、50钢管及槽钢内拉外撑法固定，顶板采用满堂脚手管排架固定。水平段采用皮带机配合布料机施工，斜管段采用HBT80C型砼输送泵泵送入仓，平板振捣器和插入式振捣棒进行振捣。圆弧、扭曲面挡墙高度为8m，砼分层施工，圆弧形翼墙墙身模板采用定制木模板，底板采用定型钢模。铺盖砼按照设计分缝进行施工。砼在1#营地拌合站集中拌制，采用12m3砼搅拌车运输至现场，吊车配合吊罐入仓。平板振动器和插入式振捣棒进行振捣，人工平仓收面。（5）砼施工分层、分仓管身段每联6孔，单孔过水断面5m×5m（宽×高）。水平管身段长度60.4m，斜管段长度45.8m；底板和顶板厚度1.1m，边墙墙身厚度1.0m，中墙厚度0.9m。最大仓面面积14.8m×19.37m， 管身段拟分二次浇筑：每段先施工底板混凝土，施工缝设在底板以上60cm（底部倒角顶以上10cm），再施工边墙和顶板混凝土，管身段砼共计36仓（不包含垫层）。某某河倒虹吸配4套底板模板和4套墙身、顶板模板。 挡墙分基础和墙身施工，墙身分4段，共10仓。出口段按照分缝。每仓高度为2m，基础和挡墙共40仓。挡墙拟配4套模板。上下游铺盖底板按照分缝要求，分24仓浇筑。底板模板采用定型模板。（6）模板安排管身段模板采用150×100cm钢模板和配套的定型钢模板进行组合，倒角部位采用专门加工的异型模板。挡墙采用木模板。铺盖底板采用定型钢模板。（7）砌体工程块石采用自卸汽车直接运输至作业面附近，人工转运及砌筑。3.6资源配置3.6.1某某倒虹吸设备配置原则（1）满足施工技术和施工质量要求。（2）确保工程所需设备及时进场，满足施工要求，机械配置先进合理。（3）针对本涵洞特点，依照施工控制工期投入充足的，技术性能相对优越、生产能力大，生产效率高、先进、新型的施工机械设备。（4）优化组合，实行所有设备统一调拨，保证机械的配套使用，充分发挥机械性能。某某河倒虹吸拟投入的施工机械见下表：序号机械名称规格及型号单位数量备注1挖掘机PC300台42推土机TY220台23自卸汽车15T辆84装载机厦工台25振动碾YZ20台16洒水车东风辆17混凝土搅拌车12m3辆48全站仪TCR402台19经纬仪台110水准仪台111砼泵HBT60台212吊车25t台113 皮带输送机台114简易布料机台13.6.2劳动力计划在劳动力组织中，本着均衡生产、减少浪费、人力资源充分利用，降低工程成本的原则，按其施工进度计划、施工强度和工种等需要进行优化配置调度，在劳动力需要量计划的基础上再具体化、细部化。主要施工人员表序号工种人数备注1技术人员62测量员4
