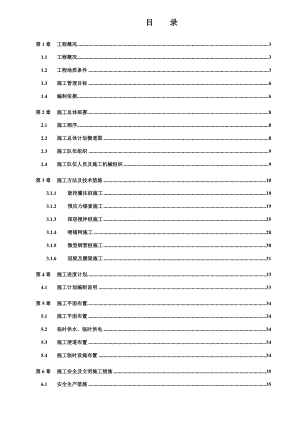

目录第1章工程概况31.1工程概况31.2工程地质条件31.3施工管理目标61.4编制依据6第2章施工总体部署82.1施工顺序82.2施工总体计划横道图82.3施工队伍组织92.4施工队伍人员及施工机械组织9第3章施工方法及技术措施103.1.1旋挖灌注桩施工103.1.2预应力锚索施工193.1.3深层搅拌桩施工253.1.4喷锚网施工283.1.5微型钢管桩施工303.1.6冠梁及腰梁施工31第4章施工进度计划334.1施工计划编制说明33第5章施工平面布置345.1施工平面布置345.2临时供水、临时供电345.3施工便道布置345.4施工临时设施布置34第6章施工安全及文明施工措施356.1安全生产措施356.2基坑应急除险措施406.2.1降雨量过大引起基坑坍塌的预防措施：426.2.2土方开挖安全应急预案：43第7章工程质量保证措施467.1质量目标467.2质量控制原则467.3质量保证体系467.4质量自检体系507.5工程质量控制体系517.6主要人员职责527.7各主要分项工程质量保证措施537.7.1旋挖排桩施工质量保证措施537.7.2钢筋工程施工质量保证措施547.7.3锚索工程施工质量保证措施557.7.4网喷射混凝土工程质量保证措施567.7.5搅拌桩工程施工质量保证措施587.7.6混凝土工程施工质量保证措施597.8工地试验室的建立61第1章 工程概况1.1 工程概况1.1.1 工程规模某某绿洲十四期建筑位于增城市某某镇某某绿洲小区内。本基坑占地面积约3.2万m2，周长约830m。高层建筑物设二层地下室。西侧建筑±0.00m标高为城建高程+16.500m，东侧建筑±0.00m标高为城建高程+13.200m。高层建筑基础型式预应力管桩基础和筏板基础。二层地下室底板顶绝对高程分别为（结构标高）为7.600m和5.800m，非塔楼部分底板及垫层厚450mm；塔楼部分：筏板基础厚1.0m，褥垫层厚200mm；桩基础位置由于承台较密，考虑承台及垫层开挖深度1.6m（底板结构顶面算起）。基坑开挖面标高分别为：7.15m（西侧非塔楼部分）；6.40m（西侧塔楼筏板基础部分）；5.35m（东侧商铺非塔楼部分）4.20m（东侧商铺塔楼部分），基坑开挖深度6.6-9.70m，电梯井距离基坑边较远，可放坡开挖。北侧现在为正在施工十三期地下室，基坑开挖深度与本基坑一致，可不必支护；东侧为源章路（市政道路），距离地下室边约20m，西南侧为某某绿洲小区道路，距离基坑约5.0m；西侧为已建某某绿洲四期建筑，设一层地下室，塔楼距离本地下室边约33m，地下室边距离本地下室边最近约25.0m。周边均为新建建筑，除东侧源章路存在部分管线外（有电信、移动管线、以及地面位置存在一条市政供水铸铁管），其余周边无管线。基坑安全等级为：整体为二级。1.2 工程地质条件1.2.1 地形地貌场地原为耕土，目前已经回填，但地面有一定起伏变化，地面高程12.6222.40m，相对高差±9.78m，地势呈北高南低趋势，地貌属山前冲积平原类型。1.2.2 地层描述（一）岩土分层及其特征根据钻孔揭露所取得的地质资料，经综合整理，可将场地内岩土层自上而下划分为人工填土层、耕土、第四层冲积层、残积层、花岗岩四大类。现分述如下：第四系人工填土(Qml) (层号<1>)<1> 人工填土广泛分布，灰色，棕红色，局部灰褐色，湿，松散，由粉质粘土和砂质粘性土组成，堆填时间较长，稍压实，但未完全固结。层厚1.308.70m，平均厚度3.61m；标贯试验29次，实测击数28击，实测平均击数5.2击，校正击数1.97.1击，校正平均击数4.9击，标准击数4.5击。<2> 耕土灰色，湿，含腐植质。层顶标高8.0016.50m，层顶埋深1.806.80m，层厚0.401.00m，平均0.52m；标贯试验3次，实测击数36击，实测平均击数4.7击，校正击数2.95.7击，校正平均击数4.5击。冲积层（Qal）(层号<3>)<3-1>中细砂中细砂：浅灰色，饱和，稍密松散，含粘粒、粘结。呈透镜体断续分布，层顶标高9.1516.10m，层顶埋深2.404.50m，层厚1.104.70m，平均2.62m；标贯试验11次，实测击数513击，实测平均击数7.6击，校正击数4.412.0击，校正平均击数6.9击，标准击数5.7击。<3-2>（含砂）粉质粘土 浅灰色，灰黄色，灰白色，湿，可塑，局部呈软塑，粘性较差，含较多砂粒。呈透镜体断续分布，层顶标高6.2613.10m，层顶埋深1.307.40m，层厚0.605.70m，平均2.14m；标贯试验47次，实测击数412击，实测平均击数6.6击，校正击数3.810.1击，校正平均击数6.0击，标准击数5.6击。<3-3>淤泥质土灰色，饱和，软流塑，具粘性，含细砂和有机质。呈透镜体断续分布，层顶标高5.5610.97m，层顶埋深2.7010.00m，层厚0.405.40m，平均2.24m；标贯试验24次，实测击数14击，实测平均击数2.8击，校正击数0.93.5击，校正平均击数2.5击，标准击数2.2击。<3-4>（淤泥质）细砂灰色，饱和，松散稍密，颗粒均匀，分选性好，个别地段含淤泥质或粘粒。呈透镜体断续分布，层顶标高3.7610.84m，层顶埋深3.809.80m，层厚0.502.30m，平均1.13m；标贯试验14次，实测击数514击，实测平均击数9.6击，校正击数4.412.5击，校正平均击数8.4击，标准击数7.2击。属强透水层。<3-5>粉质粘土灰黄色，红黄色，湿，可塑，粘性较好，由粘粒和少量的粉粒组成，截面较光滑。厚度变化大，层顶标高3.7717.10m，层顶埋深1.409.7m，层厚0.5010.50m，平均3.83m；标贯试验64次，实测击数514击，实测平均击数9.9击，校正击数4.211.8击，校正平均击数8.4击，标准击数8.0击。<3-6>中粗砂灰白色，局部黄褐色，饱和，稍密，局部呈松散，级配较好，个别地段含少量粘粒，岩芯呈团状、柱状。呈透镜体断续分布，层顶标高1.2711.23m，层顶埋深2.5017.50m，层厚0.508.40m，平均3.03m；标贯试验77次，实测击数618击，实测平均击数11.3击，校正击数5.014.7击，校正平均击数9.4击，标准击数9.0击。属强透水层。<3-7>粉质粘土灰黄色，浅灰色，湿，可塑，粘性较好，切面较光滑。呈透镜体断续分布，层顶标高-2.439.60m，层顶埋深4.5015.80m，层厚0.509.20m，平均3.61m；标贯试验71次，实测击数517击，实测平均击数7.5击，校正击数3.512.6击，校正平均击数5.8击，标准击数5.5击。<3-8>粗砂灰黄色，局部红褐色，饱和，稍中密，局部呈松散，级配较好，主要由中粗粒石英砂组成。呈透镜体断续分布，层顶标高-5.236.01m，层顶埋深6.8020.10m，层厚0.509.40m，平均2.88m；标贯试验55次，实测击数623击，实测平均击数14.1击，校正击数4.616.5击，校正平均击数10.6击，标准击数10.0击。 <3-9>粉质粘土浅灰色，浅黄色，湿，可塑，局部呈硬塑，粘性稍强，个别地段含少量中粗砂。呈透镜体断续分布，层顶标高-5.164.46m，层顶埋深9.6018.50m，层厚0.506.00m，平均2.44m；标贯试验13次，实测击数610击，实测平均击数7.5击，校正击数4.37.0击，校正平均击数5.6击，标准击数5.2击。<3-10>粗（砾）砂灰白色，黄褐色，灰黄色，饱和，稍中密，级配较好，个别地段的底部含碎石和角砾。呈透镜体断续分布，层顶标高-6.233.66m，层顶埋深11.6019.80m，层厚0.607.40m，平均3.65m；标贯试验15次，实测击数1221击，实测平均击数15.4击，校正击数8.414.9击，校正平均击数11.4击，标准击数10.6击。 残积层（Qel）(层号<4>)<4-1>可塑状砂质粘性土浅红色，灰白色，湿，可塑，粘性强，截面光滑，含少量石英颗粒，具滑腻感，岩芯遇水软化，为花岗岩风化残积土。呈透镜体断续分布，层顶标高1.2012.00m，层顶埋深6.2020.00m，层厚2.009.60m，平均5.53m；标贯试验25次，实测击数916击，实测平均击数11.0击，校正击数6.412.4击，校正平均击数8.6击，标准击数8.2击。<4-1>硬塑状砂质粘性土褐黄色，稍湿，硬塑，稍有粘性，成份除石英外，其余成份已风化成土状，由花岗岩风化残积而成。呈透镜体断续分布，层顶标高-8.478.50m，层顶埋深9.0023.00m，层厚0.8010.40m，平均5.22m；标贯试验112次，实测击数929击，实测平均击数20.0击，校正击数6.322.3击，校正平均击数14.2击，标准击数13.7击。燕山期花岗岩(52（3）) (层号)<5-1>全风化花岗岩灰褐色，岩芯呈土状，结构已完全破坏，长石已高岭土化，可见残余结构，遇水易软化，为极软岩。该层广泛分布，层顶标高-13.475.70m，层顶埋深10.8027.50m，层厚0.609.70m，平均3.92m；标贯试验101次，实测击数3049击，实测平均击数35.9击，校正击数21.034.3击，校正平均击数25.4击，标准击数24.7击。<5-2>强风化花岗岩褐黄色，岩芯极破碎，呈土柱状，结构可辨，长石未完全土化，遇水易崩解，岩质极软，为极软岩，岩体基本质量等级分类为类。该层于各孔均揭露到，层顶标高-18.581.80m，层顶埋深14.0035.00m，厚度0.3021.50m，平均6.56m；标贯试验108次，其中2次标贯试验反弹，另106次，实测击数5082击，实测平均击数62.5击，校正击数35.057.4击，校正平均击数43.8击，标准击数42.7击。<5-3>中风化花岗岩黄褐色，灰色，岩石较破碎，呈短柱状、块状，采取率63.1%，RQD=16.5%，岩质较软，为较软岩，岩体基本质量等级分类为类，揭露厚度0.402.50m，平均1.09m。<5-4>微风化花岗岩青灰色，岩石较完整，岩芯呈长柱状为主，节长647.0cm，采取率=90.5%，RQD=88%，岩质坚硬，为坚硬岩，岩体基本质量等级分类为类。揭露厚度0.505.00m，平均2.40m。1.2.3 水文地质勘察区位于增城市广园东路某某绿洲内，场区相邻无河流经过，地下水位变化幅度较大，动态不稳定，勘察期间测得钻孔地下水水位埋藏深度为0.506.70m，水位标高为8.520.2，平均14.35m。根据本期勘察揭露各岩土层特征，主要含水层的岩土条件，按照地下水的赋存方式可分为第四系孔隙水及基岩裂隙水两种类型。大气降水和地表水是区内地下水的主要补给来源。根据水质分析结果按岩土工程勘察规范B50021-2001第12.2节进行判定，场地环境类型为类；地下水对混凝土结构具微腐蚀性。对混凝土中的钢筋具微腐蚀性。1.3 施工管
