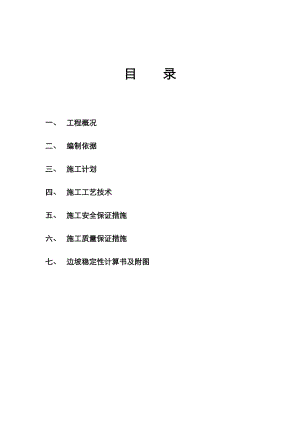

目 录一、 工程概况二、 编制依据三、 施工计划四、 施工工艺技术五、 施工安全保证措施六、 施工质量保证措施七、 边坡稳定性计算书及附图一、工程概况1、图纸概况由某某万科房地产开发有限公司开发，某某市建筑设计研究院设计，某某六建集团有限公司施工的某某万科紫台项目二期工程，位于太原市长风东街，长风东街以南，双塔南路以西，太原铁路局以东，由7#楼、10#楼、13#楼、PT1#、PT2#、PT3#商铺及CK3组成。本工程±0.00m的绝对高程为802.1m， 7#楼、10#楼、13#楼基底标高8.82m，桩顶标高8.60m；PT1#、PT2#、PT3#商铺及CK3#基底标高6.52m，桩顶标高6.25m，地基处理均采用钢筋砼钻孔灌注桩。2、现场概况施工现场地貌经测量，自然地坪平均高程约为799.1m，7#、10#、13#主楼基坑开挖深度从现自然地坪往下5.8m深，PT1#、PT2#、PT3#商铺及CK3#开挖深度从现自然地坪往下3.5m深。场地东侧有电杆、高压变压器（场地内）及一排临街平房商铺（与场地之间以一道4m高砖砌围墙隔开），商铺宽约5米；场地西侧紧靠围挡为8m宽主干道；场地北侧紧靠3#会所（结构四层施工期间），约距5m；场地南侧30m为省四建（桩基施工单位）临建。施工现场周边示意3、工程地质及水文地质条件1）地基土构成及岩性分布特性填土层(Q42ml)：呈杂色，主要由杂填土组成，含砖块、煤屑、炉渣、腐殖质、水泥块、零星碎石等（本次勘察期间场地大部分钻孔地面下0.00m0.30m为混凝土路面）。该层结构松散，组成杂乱。本次勘察期间仅钻孔29、3942未揭露该层。湿陷性粉土层（Q42al+pl)：呈黄褐褐黄色，含云母、氧化物、零星姜石、腐殖质、钙质菌丝、煤屑和少量粗砾砂，偶见漂石，局部夹有粉质粘土、粉细砂薄层。根据野外鉴别及湿陷性黄土地区建筑规范（GB50025-2004）附录C判定为新近堆积黄土。稍湿湿，稍密，具湿陷性，中高压缩性。标准贯入平均击数6.9击（实测值，以下同）。静力触探锥头阻力qC平均值3.04MPa，侧阻力fs平均值71.1kPa。1中粗砂层（Q42al+pl)：呈褐色褐黄色，主要由中粗砂组成，局部含有大量粗砾砂。组成成分以石英、长石为主，含云母、氧化物及少量漂石。夹有薄层粉土、细砂、卵砾石薄层，稍密中密。标准贯入平均击数18.1击。本次勘察仅27、28、32、33、39、41、43、44、57、58、60、B4、B5、B6、B8、B10、T1、T14、BT1揭露该层。粉土层（Q41al+pl)：呈红褐、黄褐或褐黄色，含云母、氧化物、钙质菌丝、姜石及少量粗砾砂、碎石、块石等，局部夹有粉质粘土、粉细砂薄层。稍湿湿，中密，中压缩性。标准贯入平均击数12.2击。静力触探锥头阻力qC平均值2.78MPa，侧阻力fs平均值114.0kPa。本次勘察钻孔39、50及BT2未揭穿该层，揭露厚度4.50m8.50m。7#住宅楼土层编号及名称层厚（m）层底标高（m）层底埋深（m）最小值最大值平均值最小值最大值平均值最小值最大值平均值填土0.300.700.52797.97798.36798.150.300.700.52湿陷性粉土5.906.206.06791.97792.17792.096.506.706.58粉土6.208.007.44783.97785.97784.6512.7014.7014.02注：括号内数值为仅部分钻孔揭露该层，仅由揭露该层的钻孔推算得出的数值。10#住宅楼 土层编号及名称层厚（m）层底标高（m）层底埋深（m）最小值最大值平均值最小值最大值平均值最小值最大值平均值填土0.601.000.80797.77798.13797.910.601.000.80湿陷性粉土6.107.606.74790.31791.67791.176.908.307.54粉土5.908.807.60782.77784.87783.5713.7015.9015.14注：括号内数值为仅部分钻孔揭露该层，仅由揭露该层的钻孔推算得出的数值。13#住宅楼 土层编号及名称层厚（m）层底标高（m）层底埋深（m）最小值最大值平均值最小值最大值平均值最小值最大值平均值填土0.801.501.22796.99797.89797.420.801.501.22湿陷性粉土5.206.706.08790.89792.46791.346.507.707.30粉土4.907.906.66782.99786.29784.6812.4015.6013.96注：括号内数值为仅部分钻孔揭露该层，仅由揭露该层的钻孔推算得出的数值。2）水文地质条件根据勘察报告在勘探深度范围内未见地下水，可不考虑地下水影响。二、编制依据1、某某万科紫台二期标段施工图纸；2、某某万科紫台项目地质岩土工程勘察报告；3、建筑地基基础设计规范（GBJ50007-2001）；4、湿陷性黄土地区建筑基坑工程安全技术规程JGJ 167-2009;5、建筑基坑支护技术规程JGJ120-99；6、建筑地基处理技术规范JGJ79-2002；7、现场周边环境及建筑物；8、钢筋焊接及验收规程（JGJ18-84）；9、硅酸盐水泥和普通硅酸盐水泥 （GB/T175-1999）；10、锚杆喷射混凝土支护技术规范（GB50086-2001）;11、建筑地基基础工程施工质量验收规范GB502022002；12、危险性较大的分部分项工程安全管理办法；13、建筑施工安全检查标准化（JGJ59-99）；14、建筑现场临时用电安全技术规范（JGJ46-88）；15建筑基坑工程检测技术规程（GB50497-2009）。16 PKPM计算软件三、施工计划1、整体土方开挖思路由于场地的局限，本工程土方开挖分成三个阶段，便于合理调配及保证工期节点。.13#楼及PT3#部分车库土方开挖，10#及 PT2#部分车库土方开挖，.7#楼及PT1#部分车库土方开挖（因场地周边环境影响，需等临街商铺拆除）.西边车库土方开挖；（根据施工场地布置，待主体结构起至±0.00m以上六层时，且现施工主干道可以开挖后进行），由北向南从沉降带划分为四段进行倒退式施工。施工现场土方开挖工程量较大，均采用机械方式进行，基底预留约300mm土层，人工配合机械清底。2、基坑边坡支护思路根据施工现场周边环境情况，7#住宅及PT1#商铺东侧边轴距临街围墙仅1m，10#住宅及PT2#商铺东侧边轴距临街围墙仅3m，13#住宅及PT3#商铺东侧边轴距临街围墙6m，主楼边轴外扩500mm为抗水板边+100mm垫层+开挖边坡放脚5.8m×0.7+施工工作面0.51m=5m多，商铺边轴外扩850mm为抗水板边+垫层边100mm+开挖边坡放脚3.5m×0.7+施工工作面0.51m=4m左右，经计算基坑东侧距离不足以进行自然放坡的要求，因此7#、10#、13#住宅及PT1#、PT2#商铺基坑东侧边坡进行土钉墙支护，其余边坡面采用自然放坡，PT3#商铺采用自然放坡施工。3、施工进度计划(工程量及工期)第一阶段： 土方量约23000 m3，边坡支护约500余；3月24日开挖，4月27日结束，工期35天（考虑护坡分层施工）。第二阶段: 土方量约10000 m3，边坡支护约300余；6月1日开挖，6月23日结束，工期23天（考虑护坡分层施工）。第三阶段: 土方量约17000 m3；10月份初开挖，按沉降带分四段，挖一段施工一段填一段挖下一段4、土钉支护材料计划名称型号数量备注圆钢6.51.61T螺纹钢20以内7.5T水泥32.554.7T中砂67.7m3碎石44.02 m35、土钉支护机械设备计划名称型号数量总功率（KW）用途洛阳铲D110若干土钉空气压缩机12m31台40土钉喷锚灰浆泵、搅拌筒110土钉、注浆输浆管200m水泥浆液输送经纬仪DJ21台测量放线水准仪DS31台高程测量砼喷射机PZ-5B1套砼面层注浆泵CJZ200/120118.5注浆钢筋加工机械1套140钢筋制作试模100×10012试件制作发电机200KW16、劳动力计划工种人数备注钢筋工12砼工8杂工10四、施工工艺技术（一）土钉墙支护设计文字说明：土钉间距：水平间距为1.2m，主楼竖向间距为1.5m、商铺竖向间距1.3m，5.8米基坑为4道土钉，孔深自上而下分别为9.0m、9.0m、6.0m、6.0m。3.6米基坑为3道土钉，孔深自上而下分别为9.0m、6.0m、6.0m。采用人工洛阳铲成孔，成孔100mm，土钉杆体采用20钢筋，倾角10°，土钉锚固体注入32.5矿渣水泥纯水泥浆，水灰比0.4-0.5，面层厚100mm，喷射混凝土强度等级为C20，内设6.5间距200 mm×200mm的网片筋，土钉杆体与网片筋连接处由312加强筋成米字型与之焊接，加强筋应位于网片筋之外。（具体做法见图纸）基坑顶部做1.5m的防水翻边。网片筋200×200，进行绑扎。网片筋外设312加强筋，通过土钉杆体与之焊接。（详见土钉面层大样图）图纸及设计计算书附后。（二）施工方案1、施工准备1）、全面调查施工现场和开挖深度范围内的地上、地下障碍物，制定排障计划和处理方案，并加以实施。2）、根据建设单位提供的建筑红线、控制桩、水准点和施工图纸，进行测量放线工作。基坑开挖范围内所有轴线桩、水准点都要引出机械施工活动区以外，并设置涂红白漆的钢筋支架或砖砌井圈加以保护。3）、根据轴线桩、施工图纸，测放基坑开挖线，并加以保护。4）、根据施工方案和施工图纸进行机械设备和材料的准备。5）、办理交通、城建、市政、市容、环卫等有关手续，准备弃土场，办理运土和渣土消纳手续。6）、施工前应具备下列资料:建筑场地工程地质资料；基础工程的平面图和坐标及标高资料。临近建筑物和地下设施的类型、分布情况和结构质量的检测评价。7）、对建设单位交付的控制点、水
