场区构筑物、道路、配套管线、电气、场区硬化施工组织设计.doc

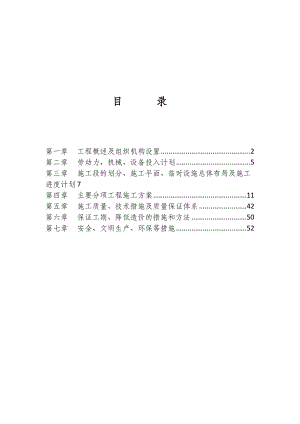

目 录第一章工程概述及组织机构设置2第二章劳动力、机械、设备投入计划5第三章施工段的划分、施工平面、临时设施总体布局及施工进度计划7第四章主要分项工程施工方案11第五章施工质量、技术措施及质量保证体系42第六章保证工期、降低造价的措施和方法50第七章安全、文明生产、环保等措施52第一章 工程概述及组织机构设置工程概述*风井场区道路、给排水及场区绿化等项目，主要工程项目有构筑物工程、给水排水工程、道路工程、电气通讯及场地硬化等工程如下：构筑物有生活污水回用泵房、吸水井及清水池；给排水工程有给水、排水、雨水和电气通讯工程；道路工程有6宽水泥路面和4米水泥路面以及场地硬化编制依据1.2.1建设单位提供的施工图纸及有关资料；1.2.2国家颁布的现行设计，施工验收规范及操作规程；1.2.3*有关文件和规定1.2.4招标文件及补充文件；1.2.5工程量清单1.2.6施工现场实际情况和建设单位提供的施工要求等；1.2.7本公司的人员安排、技术力量、机械设备配制；1.2.8多年的技术实力及历年总结的施工经验；1.2.9现场实地踏勘、调查等相关的资料1.2.10现行的施工技术规范及标准1.3 组织机构设置为满足业主合同规定的工期目标，我公司将组建技术力量雄厚的项目经理部。项目经理部设项目经理一人；总工程师一人。项目经理部下设"四科两室三队即：工程技术科、质量检查科、材料设备科、财务科、试验室及综合办公室；一个土建施工工程一队、道路工程施工队、一个设施工程队。其各科室职能如下：1.3.1.工程技术科负责工程技术及工程管理工作，对工程图纸进行审核，复核核对工程量，制定工程进度计划，并监督计划执行情况，负责工程计量工作核算工程成本，做好月出成本工作1.3.2质量检查科按照施工图及招标文件中的公路施工技术规范要求，对工程进行自检，对所有进入施工现场的测量、检验、试验设备及用品进行检验工作。1.3.3材料设备科负责对整个施工生产过程使用材料的采购和运输，协助质检科对进场材料的质量进行控制。并负责施工生产中所有设备的维修及各种机械设备配件的采购工作，负责提供运输结算依据，制定材料采购、进场计划，签订材料采购、运输等合同。1.3.4财务科负责筹集和管理施工生产所用资金，对资金的使用，行使财务监督的职能。1.3.5综合办公室负责日常行政及后勤工作，包括文件管理、考勤、行政物品管理、职工食堂管理等业务。1.3.6试验室负责施工现场的所有试验检测工作，配合项目部质检科完成质量监督工作。1.3.7项目经理部的组织机构详见"组织机构"如下：项目组织机构图设施施工队道路施工队土建施工队质量检验科材料设备科财务科实验室综合办公室工程技术科项目技术负责人项目经理第二章 劳动力、机械、设备投入计划2.1施工准备2.1.1人员、材料、机械设备的准备：我单位如接到中标通知书后开始准备工作，2日内主要人员进场，施工队全部人员应根据施工生产需要进场，施工设备按施工项目需求运至现场，材料按施工进度要求运至施工现场。2.1.2施工现场的准备工作由项目总工组织技术人员进行复测、施工放样、确定施工作业区、生活办公区、施工便道等临时用地位置、做好现场的三通一平工作。2.1.3临建及用水、用电本合同段项目经理部办公地点及现场监理办公室用厂区内的空地搭建临时用房。详见施工平面布置图。2.1.4施工技术准备工作开工前由项目总工组织有关技术人员对设计文件进一步熟悉、审核。对现场进行细致考察，编制实施性施工组织设计，报送建设单位、监理单位审批后实施，并做好技术交底，对有关管理、技术人员进行岗前技能培训。提前做好各种试化验的委托工作。2.2劳动力及人员配备计划：2.2.1施工准备工作：本标段共设土建工程队、道路工程队、设施工程施工队。劳力为当地招临时工，技术工人为跟随我单位施工多年的熟练工人。2.2.2劳动力配备情况序号工种数量1测量工52各种司机253瓦工254钢筋工105模工126砼工157木工108电工209钳工3010力工120合计272劳动力安排计划2.3材料进场计划2.3.1项目材料采购由材料员负责，材料质量控制由质检科及试验室负责，水泥等原材料的采购必须附有厂家和各项指标检测报告等合格证明文件，且试验室对进场各项指标进行检测，下发材料质量检测合格单后，方可进场。主要材料按施工进度要求运至施工现场并做定量库存。2.4机械设备进场计划2.4.1根据总体施工进度计划安排及阶段工期控制目标，编制出各施工阶段所需机械设备的数量，并确定各主要施工机械设备的最迟进场时间，保证各种施工机械能够按时进场，开工前，我单位根据工程情况配备足够的施工机械设备。2.4.2机械设备配备情况名称额定功率吨级容量性能产地出厂日期新旧数量现在何处计划进场时间备注挖掘机0.6韩国200390%2合同签订日期自备装载机1.5常林200390%2合同签订日期自备自卸汽车10t一汽200285%10合同签订日期自备载货汽车83合同签订日期自备机动翻斗车110合同签订日期自备打夯机6合同签订日期自备洒水车4000L1合同签订日期自备平板式振动器直径500200395%4合同签订日期自备插入式振捣器1.120025合同签订日期自备砂浆搅拌器山东200490%2合同签订日期自备砼搅拌设备2合同签订日期自备灰土搅拌设备1合同签订日期自备推土机7KW2合同签订日期自备试压泵2合同签订日期自备压路机合同签订日期自备平地机合同签订日期自备拌和机合同签订日期自备插式装载机1合同签订日期自备汽车吊12t2合同签订日期自备第三章 施工段的划分、施工平面、临时设施总体布局及施工进度计划3.1施工段的划分3.1.1施工顺序：按生产工艺流程安装施工周期长短，安排工程开工顺序。本工程的施工顺序（施工过程）构筑物管道安装（构筑物）回填路基处理道路工程本工程主要以管道和道路为主要控制施工进度的主要目标，管道和道路紧密配合，互相创造条件，搞好交叉施工确保工程按期完工，其他作为调剂项目。3.1.2施工段的划分：根据本工程的情况划分为两个施工段，根据施工工艺在两个施工段之间进行流水施工；两个施工段由三个工程队负责施工，每个工程队对所施工的项目保进度、保质量、保工期、保安全、包成本。两个施工段划分如下：第一施工段：构筑物工程第二施工段：道路工程及其场地硬化三个施工队是：土建施工队，道路工程队，设施施工队土建施工队主要负责构筑物的施工设施施工队负责管道电气及设备的安装调试道路工程施工队负责道路和场地硬化的施工3.2施工总平面布置计划及临时设施计划3.2.1基地建设本标段工程施工战线长，构筑物多，管理比较困难,为了便于工程正确的实施和指挥,基地设置应于标段的中心,交通方便、布局合理.根据施工安排总体思路并结合。施工区划分，由于本工程在场区内施工，在空地上建设临时设置施工基地，以保证施工的需要。3.2.2临时设施计划a).项目经理部设有工人宿舍、娱乐（会议）室、浴室、食堂、管理室、门卫房、水池、机房、试验及测量用房、厕所等。b).本工程设置预制场一处，设有包括工人休息室、水泥及其他材料库、机房、水池、看守房、厕所、围墙、各种材料堆放场等。c).机械停放场、检修及油库，设有停车场、检修棚、检修地沟、零件库、油库、看守房、厕所、发电机房、水池等。d).项目经理部已考虑工程师（监理工程师）用房。e).宿舍按3.30m开间7m进深，其他房层按3.6m开间7m进深，看守房按9m2/间，厕所按坑位计。由于施工工期较短也可以以租赁。f).办公室、宿舍、会议室、食堂、厨房等采用砖结构（或活动房层），按简易房层标准。g).所有房层均有电灯照明，各宿舍安装电风扇。职工浴室设淋浴。所有基地及工点均埋设木质电杆安装路灯照明和围墙，并考虑三班制使用。各基地及预制场的水池按砖砌园形砌筑。3.2.3.临时施工道路施工便道是道路施工的生命线、大量的路堤填料、底基层,基层材料。砼原材料、预制构件等都要通过便道运至现场,便道的好坏直接影响到工程进度。本合同在路基沿线利用原有道路和部分永久征地作为施工临时便道，作为施工临时便道，以便各种机械设备及材料进出场。根据设计总平面图的要求，对施工场地进行平整。3.2.4临时用水、用电及通讯（1）.临时用水生产及生活用水均由基地附近的村镇内的水源，现场用水采用水车供给。所有生活临时用水必须经卫生检疫部门检测合格后方可使用。（2）施工临时用电设计施工现场临时用电电源在现场内，由建设单位提供施工现场临时用电，现场施工机械设备及照明总用量为60KW。施工总平面图如下：*风井场区道路、室外给排水及场地绿化等项目施工总平面图食堂厨房值班室质检科实验室仓库机修场职工宿舍油库门卫室安全科电机工科办公室技术室门卫室厕所财务科项目经理室项目副经理室总工程师办公室室设备修理材料堆放场场停车场电仓 库消防3.3施工进度计划3.3.1总工期3.3.2进度计划横道图序号工程名称2011年3月4月5月6月7月8月1施工准备2构筑物工程3管道工程4道路工程5竣工验收说明：1、 以上是控制性施工进度计划。2、 时间以合同时期为准，总工期为5个月。第四章 主要分项工程施工方案4.1主要工程技术方案4.1.1测量技术施工方案A、测量人员配备1、由于本工程施工面积广，因此，对施工测量工作要求较高，为了保证本工程测量工作的准确性及工程施工质量，本工程配置专职的测量工程师。由测量工程师组织相应的测量工作人员全面负责本工程测量工作。2、在本工程施工前，由测量工程师组织相应的测量技术人员充分熟悉图纸，弄懂设计意图，认真学习测量规范。对本工程的测量工作精心安排，编制详细的测量方案，
