地铁箱梁预制施工方案.doc

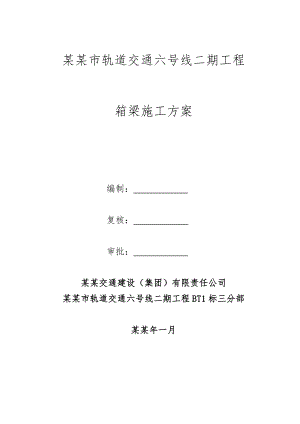

某某市轨道交通六号线二期工程箱梁施工方案编制： 复核： 审批： 某某交通建设（集团）有限责任公司某某市轨道交通六号线二期工程BT1标三分部某某年一月目 录1.工程说明11.1工程概况11.2施工条件11.3主要技术标准11.4主要工程数量11.5编制原则22.组织机构及施工队伍任务划分22.1组织机构22.2施工队伍任务划分33.临时工程的规划及布置33.1施工队伍布置33.2施工便道33.3施工用水33.4施工用电33.5临时通讯33.6临时房屋34.主要材料供应计划45.工期安排45.1机械配置45.2人员配置55.3箱梁预制分项作业进度指标66.后张法箱梁预制方案及施工方法66.1箱梁预制场施工总平面布置66.2施工准备86.3台座和模板96.4预应力箱梁施工工艺框图96.5钢筋工程 96.6模板工程136.7混凝土施工166.8预应力施工186.9移梁、存梁207.箱梁预制施工技术措施208.工期保证措施208.1组织保证208.2劳动力保证218.3加强资源配置，做好设备、物资、资金等各方面的保证218.4技术保证218.5工期奖惩制度保证228.6管理保证229.工程质量的保证措施229.1组织保证措施229.2材料采购及进场的质量保证措施239.3施工前的质量控制措施239.4施工过程中的控制措施239.5施工后的质量控制措施239.6竣工验收阶段质量控制措施239.7箱梁质量保证措施2410.安全目标及安全生产管理体系2510.1安全目标及安全防范重点2510.2安全生产管理体系2510.3安全注意事项2510.4预应力张拉安全规定2610.5龙门吊起重机安全操作规程2711.环境保护、水土保持及保证措施2911.1环保水土保持目标2911.2环境保护、水土保持措施2912.文明施工、文物保护保及保证措施3012.1文明施工保证措施30某某市轨道交通六号线二期工程BT一标段箱梁预制施工方案1.工程说明1.1编制依据1、某某轨道交通六号线二期工程施工图设计（第五篇区间工程第四册长生桥站刘家坪站第二分册桥梁）；2、某某轨道交通六号线二期工程施工图设计（第五篇区间工程第五册刘家坪站上新街第二分册桥梁）；3、某某轨道交通六号线二期工程施工图设计（第十九篇车辆基地（长生桥停车场）第三册站场、路基及附属工程第四分册桥梁（出入段线）；4、国家现行铁道部颁铁路桥涵施工规范（TB10203-2002、J162-2002）；5、国家现行铁道部颁铁路桥涵工程施工质量验收标准（TB10415-2003）；6、现场踏勘的实际情况。1.2工程概况某某市轨道交通六号线二期工程BT 一标段三分部主要承担长生桥站刘家坪站高架区间、刘家坪站上新街站高架区间、刘家坪站长生桥停车场高架区间，其中，长生桥站刘家坪站高架区间需预制30米箱梁64片,25米箱梁10片；刘家坪站上新街站高架区间需预制30米箱梁14片；刘家坪站长生桥停车场高架区间需预制30米箱梁10片,25米箱梁8片。全线共需预制30米箱梁88片，地形地貌：位于南山东麓丘陵区，属构造剥蚀斜坡地貌，原始构造剥蚀浅丘与宽缓槽谷相间分布，地面高程215.8270m，相对高差约55m，地形坡角830º，局部为陡坎，地形起伏较大。1.3施工条件运输条件较好。沿线主要公路有通江大道。钢筋作为甲控材料,从业主确定的供应商处购买，混凝土购买商品混凝土。施工用水从市政供水管网直接接出。沿线电力情况供应良好，工程用电可与地方电力部门协商解决。1.4主要技术标准1、结构设计使用年限：100年。2、线路最小曲线半径：650m。3、正线数目：双线，直线段正常线间距5.0m。4、车型号：B型车，六辆遍组。5、最高行车速度：100km/h。6、地震烈度：抗震设防烈度为6度，地震动峰值加速度为0.05g。7、桥下净空高架区间跨越快速路或主干道净高不小于5.0m，跨越次要干道不小于4.5m。8)、箱梁顶宽5.3m(单线)/5.1m（双线）、底宽2.3m、高1.8m。1.5主要工程数量序 号工程项目单位数量130米预制箱梁片88225米预制箱梁片181.6编制原则1、遵循施工合同的原则：严格按照招标文件中有关工期、质量、安全、环保、文物等要求编制施工组织设计,确保业主各项要求均得到满足。2、遵循设计文件的原则：深刻理解设计意图,掌握设计标准,严格按设计原则编制施工组织设计,使选定的施工方法和工艺达到设计标准、满足设计要求。3、遵循公路现行施工技术规范和验收标准的原则：严格按照施工技术规范和验收标准制定各项质量保证措施,确保实现创优目标。4、遵循质量、安全、工期并重的原则：视质量为生命,视安全为使命,视工期为命令,注重发挥科学技术在施工生产中的先导和保障作用,投入精锐的专业施工队伍,精良的机械设备,加大技术创新力度,采取综合有效的管理手段,确保工期、质量、安全协调一致。5、遵循"优质、快速、安全、高效"的原则：充分发挥其使用效率,为各项目标的实现奠定基础;实事求是,从本合同工程实际出发,力求把握特点,突出重点,编制切实可行的施工方案;科学组织、均衡施工。6、遵循均衡施工的原则：做到施工安排布置合理,重点突出,全面展开；流水作业；加强各工序之间的协调和配合。7、遵循贯标机制的原则:使ISO9002质量保证体系在本项目自始至终得到有效运行,使本项目所覆盖的全部质量活动及相关要素始终处于受控状态。2.组织机构及施工队伍任务划分2.1组织机构我单位组建某某市轨道交通六号线二期工程BT1标三分部项目部，下设四部二室一组，即工程部、安质部、机料部、合同部、资料室、综合办公室和测量组，全权负责本标段工程的施工组织、指挥、协调和管理工作。2.2施工队伍任务划分箱梁预制由项目部预制梁施工工区负责施工。3.临时工程的规划及布置3.1施工队伍布置施工场地遵循“集中布置、统筹规划、有利施工”的原则进行布置。3.2施工便道利用既有道路为施工便道，施工期间加强对便道的养护，做到“晴天不扬尘”。3.3施工用水工程及生活用水接当地城市供水管网自来水满足生活和施工需要。3.4施工用电电力线路通过与当地供电部门协商，单独接入，满足施工和生活用电，另配发电机备用。3.5临时通讯项目部和各施工工区安装程控电话及宽带接入，管理人员配备手机联系；施工现场和测量组配备对讲机联系。3.6临时房屋临时房屋以“就近工点、安全环保”的原则修建。所有生活、生产房屋配备消防设施，符合消防安全要求。生产房屋以活动彩钢房为主，生活、办公用房采用活动彩钢房。4.主要材料供应计划材料经检验合格后使用，堆放地点不容易粘泥。施工期间材料供应按施工进度计划详细编制，提前采购，合理储备。5.工期安排由于预制梁存梁时间比较紧，以2011年2月底做好梁场建设，计划开工时间为2011年3月1日，计划完工时间为2011年10月30日。5.1机械配置箱梁预制主要设备配置表见表5-1。表5-1 箱梁预制主要设备配置表工作部位机械数量箱梁预制作业MJ120-24龙门吊2台250t千斤顶4套压浆设备2套箱梁定型外钢模2套箱梁定型内钢模2套25t吊车2台运梁小车2套混凝土输送泵1台钢筋弯曲机2台钢筋切断机2台钢筋切割机2台钢筋调直机2台电焊机6台5.2人员配置箱梁预制管理及施工人员配置表见表5-2。表5-2 箱梁预制管理及施工人员配置表序号职务人数职责和任务备注1项目副经理廖义丰1主管施工生产、对外协调2项目总工廖 理1负责施工技术指导、对外协调3桥梁工程师曾令华1现场施工组织、安全管理、机械调配4质检工程师李永亮1负责预制梁质量检验、报验5 专职安全员李志强1负责施工生产安全指导6兼职安全员何明1负责现场安全检查、落实7机械操作工15龙门吊、吊车、运梁车等施工机械的操作8电工2负责施工现场施工用电管理9模板工20负责预制梁的模板安装、拆卸10钢筋工26负责预制梁钢筋加工与安装11混凝土工20负责预制梁砼浇筑12预应力操作工10负责预应力筋加工、安装、预应力张拉、压浆13普工15协助其他工种施工14试验员胥可3负责现场试验工作5.3箱梁预制分项作业进度指标模板配置2套外模，2套内模，达到每月生产16片箱梁的要求。1片箱梁分项作业循环周期见表5-3。表5-3 1片箱梁在台座分项作业进度指标表分项工程钢筋绑扎和模板安装砼浇筑、拆模及张拉压浆、等待压浆强度移梁合计箱梁预制5天10天2天17天6.后张法箱梁预制方案及施工方法梁场布置在YDK3+685YDK3+901。对预制场进行硬化。桥台路基部分硬化方法为先铺装10cm厚碎石基层，再浇筑15cm厚的C20砼面层。为预防施工时停电，砼搅拌站准备一台150Kw柴油发电机备用。砼浇筑采用商品砼，砼罐车运输，泵送砼浇筑。6.1箱梁预制场施工总平面布置6.1.1总平面布置说明预制场总长约216米，宽度约26米。根据工程的施工特点及现场地形情况，在桥台后布置两个存梁区，三个预制梁区。1、龙门吊轨道总长216m。2、共设置9个台座，桥台路基后3道预制台座。3、设置二道存梁区，可存16片梁、9个制梁台座可存梁17片，通过龙门吊可架设2片、第一跨左侧通江大道段可存梁4片，总共可存梁39片。具体布置见附图6-1 梁场总体平面布置图。6.1.2龙门吊平面布置说明预制场配置大龙门吊两台，主要用于起吊、移梁、喂给运梁小车、模板安拆、钢筋吊装等。设置跨墩龙门吊，轨道行走至1号墩中心线前进11m范围，轨道单侧总长216m。轨道中心距离：考虑4片最宽箱梁宽度（5.3m×4=21.2m）+四片箱梁之间间距3道（考虑两片梁之间间距0.4m×3=1.2m）+箱梁到龙门吊轨道中心线距离2道（考虑箱梁与龙门吊轨道距离为0.8m×2=1.6m）=24m。大龙门吊净高组成：龙门吊起点开挖高度4.5m，台座高度(考虑0.5m)，两片箱梁高度(箱梁高度1.8m×2=3.6m),考虑在0#台存放箱梁下面安放枕木的高度（0.2m×2=0.4m），吊具及吊钩高度（考虑2m），安全高度空间考虑1m。大龙门吊净高度：大龙门吊净高度=4.5+0.5+3.6+0.4+2+1=12m详细布置见附图6-2 龙门吊轨道构造图和表6-1 单条轨道基础数据表。表6-1 单条轨道基础数据表序号部位里程原地面标高（m）龙门吊轨道基础纵坡高程（m）与原地面填挖高度（m）轨道基
