电力系统综合课程设计--第一组题目.docx

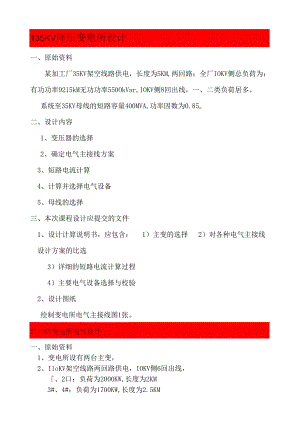

135KV降压变电所设计一、原始资料某加工厂35KV架空线路供电，长度为5KM,两回路；全厂IOKV侧总负荷为：有功功率9215kM无功功率550OkVar,IOKV侧8回出线，一、二类负荷居多。系统至35KV母线的短路容量400MVA,功率因数为0.85o二、设计内容1、变压器的选择2、确定电气主接线方案3、短路电流计算4、计算并选择电气设备5、母线的选择三、本次课程设计应提交的文件1、设计计算说明书，应包含：1）主变的选择2）对各种电气主接线设计方案的比选3）详细的短路电流计算过程4）主要电气设备选择与校验2、设计图纸绘制变电所电气主接线图1张。2IlOKV变电所电气设计一、原始资料1、变电所设有两台主变，2、IloKV架空线路两回路供电，IOKV侧6回出线，、2口：负荷为2000KW,长度为2KM3#、4#：负荷为1700KW,长度为2.5KM58>63：负荷为1500KW,长度为1.5KM3、系统至IlOKV母线的短路容量1000MVA,功率因数为0.85o最大负荷利用小时数为5000h年，变电所IOKV出线保护最长动作时间为1.5so二、设计内容1、变压器的选择2、确定电气主接线方案3、短路电流计算4、计算并选择电气设备5、母线的选择三、本次课程设计应提交的文件1、设计计算说明书，应包含：D主变的选择2）对各种电气主接线设计方案的比选3）详细的短路电流计算过程4）主要电气设备选择与校验2、设计图纸绘制变电所电气主接线图1张。3某工厂35KV降压变电所电气设计一、原始资料35KV两回架空线路供电，长度为5KM,；全厂IOKV侧总负荷为：有功功率8759kW;无功功率5285kvar,IOKV侧6回出线，一、二类负荷居多。系统至35KV母线的短路容量500MVA,要求功率因数提高到0.95。二、设计内容1、变压器的选择2、确定电气主接线方案3、短路电流计算4、计算并选择电气设备5、母线的选择三、本次课程设计应提交的文件1、设计计算说明书，应包含：1）主变的选择2）对各种电气主接线设计方案的比选3）详细的短路电流计算过程4）主要电气设备选择与校验2、设计图纸绘制总降压变电所电气主接线图1张。4220KV降压变电所电气设计一、原始资料1、变电所设有两台主变2、220KV架空线路两回路供电，IloKV侧7回出线，T、2=：负荷为620OK肌长度为2KM3#、4#：负荷为700K肌长度为3KM5*、6'：负荷为5000KW,长度为1.5KM78：负荷为5500KW,长度为2.5KM3、系统至35KV母线的短路容量100oMVA,功率因数为0.85。最大负荷利用小时数为5000h年，变电所IOKV出线保护最长动作时间为1.5s0二、设计内容1、变压器的选择2、确定电气主接线方案3、短路电流计算4、计算并选择电气设备5、母线的选择三、本次课程设计应提交的文件1、设计计算说明书，应包含：1）主变的选择2）对各种电气主接线设计方案的比选3）详细的短路电流计算过程4）主要电气设备选择与校验2、设计图纸绘制变电所电气主接线图1张。5220KV变电所电气局部设计一、原始资料1、变电所设有两台主变，2、220KV架空线路两回路供电，IOKV侧10回出线，、2口：负荷为7800KW,长度为3.5KM3#、4#：负荷为6600KW,长度为3KM5*、6'：负荷为6500KW,长度为2.5KM783：负荷为8300KW,长度为2KM910#：负荷为6000KW,长度为4KM3、系统至IlOKV母线的短路容量100OMVA,功率因数为0.85。最大负荷利用小时数为5500h年，变电所IOKV出线保护最长动作时间为0.5so二、设计内容1、变压器的选择2、确定电气主接线方案3、短路电流计算4、计算并选择电气设备5、母线的选择三、本次课程设计应提交的文件1、设计计算说明书，应包含：D主变的选择2）对各种电气主接线设计方案的比选3）详细的短路电流计算过程4）主要电气设备选择与校验2、设计图纸绘制变电所电气主接线图1张。6HOKV变电所电气局部设计一、原始资料1、变电所设有两台主变2、IIoKV架空线路两回路供电，10KV侧9回出线，1#、2,：负荷为3500KW,长度为3KM3*、4'：负荷为3200KW,长度为4KM5*、6*：负荷为250OK肌长度为2.5KM78s：负荷为4000KW,长度为2KM95：负荷为3800KW,长度为5KM3、系统至IlOKV母线的短路容量100OMVA,功率因数为0.85。最大负荷利用小时数为5500h年，变电所IOKV出线保护最长动作时间为1.5so二、设计内容1、变压器的选择2、确定电气主接线方案3、短路电流计算4、计算并选择电气设备5、母线的选择三、本次课程设计应提交的文件1、设计计算说明书，应包含：D主变的选择2）对各种电气主接线设计方案的比选3）详细的短路电流计算过程4）主要电气设备选择与校验2、设计图纸绘制变电所电气主接线图1张。一、原始资料2*12.5MW机组以IlokV一级电压接入系统，起动/备用电源从IlOkV母线引接。IIOkV出线3回：1）负荷6MW,线路长20KM,1回2）负荷7.5MW,线路长15KM,1回3）负荷8.5MW,线路长15KM,1回负荷同时率0.85,功率因数为0.85IOKV出线6回：1）负荷0.6MW,线路长550M,1回2）负荷0.5MW,线路长400M,1回3）负荷0.35MW,线路长500M,1回4）负荷0.5MW,线路长450M,两回5）负荷0.4MW,线路长600M,1回负荷同时率0.85,功率因数为0.85二、设计内容1、变压器的选择2、确定电气主接线方案3、短路电流计算4、计算并选择电气设备5、母线的选择三、本次课程设计应提交的文件1、设计计算说明书，应包含：1）主变的选择2）对各种电气主接线设计方案的比选3）详细的短路电流计算过程4）主要电气设备选择与校验2、设计图纸绘制电气主接线图1张。82*25MW火力发电厂电气主系统设计一、原始资料2*25MW机组以220KV、IlOkV两级电压接入系统，起动/备用电源从1IOkV母线引接。220出线3回1）负荷10MW,线路长4KM,2回2）负荷15MW,线路长5KM,1回UOkV出线3回：1负荷3MW,线路长4KM,1回2）负荷4MW,线路长5KM,2回负荷同时率0.85,功率因数为0.8510KV出线5回：1）负荷1400KW,线路长500M,1回2）负荷IloOKW,线路长300M,2回3）负荷1300KW,线路长500M,1回4）负荷100OKM,线路长700M,1回负荷同时率0.85,功率因数为0.85二、设计内容1、变压器的选择2、确定电气主接线方案3、短路电流计算4、计算并选择电气设备5、母线的选择三、本次课程设计应提交的文件1、设计计算说明书，应包含：1）主变的选择2）对各种电气主接线设计方案的比选3）详细的短路电流计算过程4）主要电气设备选择与校验2、设计图纸绘制电气主接线图1张。94*25MW火力发电厂电气主系统设计一、原始资料4*25MW机组以220KV、IlokV两级电压接入系统，起动/备用电源从IlokV母线引接。220出线5回1）负荷30MW,线路长4KM,2回2）负荷20MW,线路长5KM,1回3）负荷25MW,线路长5KM,2回IlokV出线4回：1）负荷5MW,线路长4KM,2回2）负荷6MW,线路长5KM,2回负荷同时率0.85,功率因数为0.8510KV出线6回：1）负荷1600KW,线路长550M,1回2）负荷1500KW,线路长400M,2回3）负荷1300KW,线路长500M,2回4）负荷1200KM,线路长600M,1回负荷同时率0.85,功率因数为0.85二、设计内容1、变压器的选择2、确定电气主接线方案3、短路电流计算4、计算并选择电气设备5、母线的选择三、本次课程设计应提交的文件1、设计计算说明书，应包含：D主变的选择2）对各种电气主接线设计方案的比选3）详细的短路电流计算过程4）主要电气设备选择与校验2、设计图纸绘制电气主接线图1张。102*100MW火力发电厂电气主系统设计一、原始资料2*100MW机组以220kV、IlOKV两级电压接入系统,起动/备用电源从IIokV母线引接。220出线3回1）负荷20MW,线路长4KM,2回2）负荷25MW,线路长5KM,1回IlOkV出线2回：1）负荷5.5MW,线路长5KM,1回2）负荷&5MW,线路长3KM,1回负荷同时率O.85,功率因数为O.85IOKV出线6回：1）负荷2000KW,线路长300M,1回2）负荷1500KW,线路长200M,1回3）负荷1800KW,线路长500M,1回4）负荷2300KW,线路长100OM,1回5）负荷1200KW,线路长600M,2回负荷同时率0.85,功率因数为0.85二、设计内容1、变压器的选择2、确定电气主接线方案3、短路电流计算4、计算并选择电气设备5、母线的选择三、本次课程设计应提交的文件1、设计计算说明书，应包含：1）主变的选择2）对各种电气主接线设计方案的比选3）详细的短路电流计算过程4）主要电气设备选择与校验2、设计图纸绘制电气主接线图1张。112*25MW火力发电厂电气主系统设计一、原始资料2*25MW机组以IlOkV一级电压接入系统，起动/备用电源从IlOkV母线引接。IlokV出线5回：1）负荷12MW,线路长5KM,1回2）负荷8MW,线路长IoKM,2回3）负荷IoMW,线路长8KM,2回负荷同时率0.85,功率因数为0.8510KV出线7回：1)2)负荷IMW,线路长4500M,1回负荷O.5MW,线路长600M,1回3)负荷1.5MW,线路长500M,1回4)负荷O.9MW,线路长450M,1回5）负荷0.8MW,线路长500M,1回6）负荷1.5MW,线路长700M,2回负荷同时率0.85,功率因数为0.85二、设计内容1、变压器的选择2、确定电气主接线方案3、短路电流计算4、计算并选择电气设备5、母线的选择三、本次课程设计应提交的文件1、设计计算说明书，应包含：D主变的选择2）对各种电气主接线设计方案的比选3）详细的短路电流计算过程4）主要电气设备选择与校验2、设计图纸绘制电气主接线图1张。一、原始资料2*50MW机组以220KV、HOkV两级级电压接入系统，起动/备用电源从HOkV母线引接。220出线3回1）负荷25MW,线路长4KM,1回2）负荷15MW,线路长5KM,1回3）负荷15MW,线路长5KM,1回UOkV出线2回：1负荷IOMW,线路长4KM,1回2）负荷12M
