生活污水处理回用方案.docx

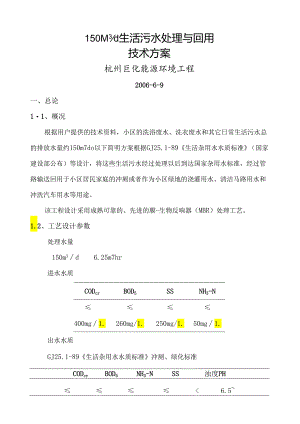

150M3d生活污水处理与回用技术方案杭州巨化能源环境工程2006-6-9一、总论11、概况根据用户提供的技术资料，小区的洗浴废水、洗衣废水和其它日常生活污水总的排放水量约150m7do以下简明方案根据GJ25.1-89生活杂用水水质标准（国家建设部公布）等设计，将这些生活污水经过处理以后到达国家杂用水标准，经过管路输送回用于小区居民家庭的冲厕或者作为小区绿地的浇灌用水、清洁马路用水和冲洗汽车用水等用途。该工程设计采用成熟可靠的、先进的膜-生物反响器（MBR）处理工艺。1.2、工艺设计参数处理水量150m3d6.25m7hr进水水质CODcrBOD5SSNH3-N400mg1.260mg/1.250mg/1.50mg1.出水水质GJ25.1-89生活杂用水水质标准冲厕、绿化标准CODcrBOD5NH3-NSS浊度PH<6.59.050mg1.10mg1.10mg1.5mg1.5度1. 3设计范围污水处理站内的废水处理工艺设计；MBR结构设计及相关设计；设备设计及选型、电气及自控设计、设备安装设计等;二、废水处理工艺1.1、 废水污染源分析（略）1.2、 处理工艺废水处理工艺流程图鼓风机污水格栅调节池MBR反前接触消菊镰水池丽r11-l-污泥浓御电I上清液回温）k-A调节池污河外运一A工艺流程说明；1、生活污水经过收集管路后进入污水处理站,经隔栅过滤，去除大颗粒的泥沙、杂质和生活垃圾，然后进入调节池。调节池的清水进入一体式生化池，一体式生化池分为好氧生化区和膜-生物反响器区。经过生化处理和膜过滤的水，进入接触消毒池，加氯消毒，而后进入集水池,再用水泵输送到用水点。2、MBR（一体式膜-生物反响器）池：MBR池溶解氧大于2.Omg/1.,污泥浓度8000mg1.1200011g1.,污泥负荷较低，容积负荷高，MBR工艺固有的功能保障出水稳定达标排放；三、膜-生物反响器（MBR）简介本工艺设计采用国内外最先进的中水处理回用技术膜-生物反响器技术,是国家经贸部公布的“2001年度优先推广的节水新技术MBR工艺是膜别离技术与生物技术有机结合的新型废水处理技术。它利用膜别离设备将生化反响池中的活性污泥和大分子有机物截留住，省掉二沉池。因此，活性污泥浓度可以大大提高，水力停留时间（HRT）和污泥停留时间（SRT）可以分别控制，而难降解的物质在反响器中不断反响和降解。因此，膜-生物反响器工艺通过膜的别离技术大大强化了生物反响器的功能。膜-生物反响器在优化生化作用的优越性：1对污染物的去除率高，抵抗污泥膨胀能力强，出水水质稳定可靠，出水中没有悬浮物；2膜生物反响器实现了反响器污泥龄STR和水力停留时间HRT的彻底别离，设计、操作大大简化；3膜的机械截流作用防止了微生物的流失，生物反响器内可保持高的污泥浓度，从而能提高体积负荷，降低污泥负荷，且MBR工艺略去了二沉池，大大减少占地面积；4由于SRT很长，生物反响器又起到了“污泥硝化池”的作用，从而显著减少污泥产量，剩余污泥产量低，污泥处理费用低；5由于膜的截流作用使SRT延长，营造了有利于增殖缓慢的微生物。如硝化细菌生长的环境，可以提高系统的硝化能力，同时有利于提高难降解大分子有机物的处理效率和促使其彻底的分解；6MBR曝气池的活性污泥不因产水而损失，在运行过程中，活性污泥会因进入有机物浓度的变化而变化，并到达一种动态平衡，这使系统出水稳定并有耐冲击负荷的特点；7较大的水力循环导致了污水的均匀混合，因而使活性污泥有很好的分散性，大大提高活性污泥的比外表积。MBR系统中活性污泥的高度分散是提高水处理的效果的又一个原因。这是普通生化法水处理技术形成较大的菌胶团所难以相比的；8膜生物反响器易于一体化，易于实现自动控制，操作管理方便；四、主要构筑物及设备参数4.1 主要构筑物及设备构筑物1. 调节池尺寸：4.0×4.0×3.8m完全地下式钢筋混凝土结构,有效容积50m3,HRT：8.0hr2. 组合生化池3. 5×4.OX3.8m,完全地下式钢筋混凝土结构，有效容积49m3,HRT=7hro3. 接触消毒、集水池尺寸：1.4X4.0><38n,完全地下式钢筋混凝土结构，有效容积20.0m3,HRT=3hro4. 污泥浓缩池尺寸：1.5X1.5X3.5m主要设备1.水力格栅一套规格：5mm2 .鼓风机2台（一用一备）型号:SSRlOO风量：4.12m3min装机功率：4.0kW气压：39.2kPa3 .自吸泵3台（二用一备）型号：JETINoXlloT功率：1.lkW吸程：5m流量：4.3m3h4 .曝气头215微孔曝气器72套5 .膜-生物反响器膜组件及膜架MBR-80型，2套，共用MBR专用膜片156片。6 .污泥输出泵（也可以作为污泥回流泵使用）型号：40QWI2-15-1.5,功率：1.5KW流量：12m3/h,扬程：15m。五、维护管理高能膜生物反响器处理生活污水无须如传统活性污泥法那样的污泥浓度管理、曝气槽溶解氧浓度测定及检查等日常管理，只须定期进行如下管理:1 .机器的检查：2 .负压的检查，确定膜两侧阻力有无上升；3 .处理水的水量和质量（浊度、COD、BOD等）监测;4 .曝气槽的检查，曝气状态的目视确认，以及用简易的M1.SS计测定污泥的浓度。六、效果预测膜别离装置在反响器经过膜别离单元立刻就可以得到处理水。使用的膜别离单元是采用针对废水处理而开发的聚丙烯中空纤维膜，可长时间稳定处理和不需清洗，从而成功地解决了维护上的问题。该装置的曝气单元具有利用气泡振动膜面来抑制污泥附着及供氧的功能，从膜下方曝气，处理水采用间歇排放方法。聚丙烯中空纤维膜组件按规定的间隔安装在反响器内，考虑到中空纤维膜的维护，设计成从上方拉出方式，一个单元的滤过面积是24m2,膜孔O.Iumo由于使用的膜是合成聚合物与孔径非常细的中空纤维膜，几乎能够别离所有的浮游物质（SS）,因此可以稳定地得到可再利用的澄清的滤过水。这种膜别离活性污泥法装置的特点如下：在曝气槽里设置为废水处理而开发的膜别离单元，从而解决了以往膜处理存在的难题。维护管理容易，不需专业技术人员。不像普通生物处理存在着由于负载变动等因素引起污泥膨胀而使污泥流出的问题。处理设施紧凑。活性污泥保持在高浓度，反响别离槽小型化，负载变动时仍可得到稳定的处理水。可得到稳定良好的处理水质。该装置使用膜别离单元微粒通不过，处理水质非常稳定。由于膜面流速与膜的振动，曝气装置仅作适当的安装。加上处理水泵的间歇运行，因此可以长时间不需洗净工人。现场施工时间可大大缩短。聚丙烯中空纤维高能膜生物反响器处理各种废水结果见表：聚丙烯中空纤维高能膜生物反响器处理废水结果废水来源水质指标进水出水去除率/%食品加工BOD(mg1.)1590199.9COD(mg1.)650799.0SS(mg1.)380未检出100生活污水BOD(mg1.)23003.799.8COD(mg1.)153056.596.3SS(mg1.)210未检出100酱油酿造BOD(mg1.)3630599.9COD(mg1.)232012.696.5SS(mg1.)1660未检出100七、工程报价7.1构筑物局部序号名称规格(m)单位数量总价(万元)备注1沉砂调节池4.0X4.0X3.8座12组合生化池3.5×4.0×3.8座13接触消毒和集水池1.4×4.0×3.8座14污泥浓缩池1.5×1.5×3.5座15综合用房5.0×4.0×2.5座1土建合计万元以上构筑物采用钢筋混凝土结构，内防腐，按地埋式结构设计，以上报价因各地的土建费用情况及现场地质情况不同而有所变化。7.2设备局部序号名称规格型号数量备注生产厂家1格栅5mm套1自制2罗茨鼓风机SSRlOO台2一开一备3自吸泵Jetinoxiio台3二开一备4微孔曝气器215套72包括支架自制5MBR膜装置MBR-80套2包括附件6污泥输送泵40QW12-15-1.5台2一开一备上海7管道阀门批1杭州8电气及控制套1自制9消毒装置套1江苏10电磁流量计1.D50型套1杭州11转子流量计1.ZB-80型套2余姚设备总价30.807.3其它费用序号名称费用（万元）1设计费1.502安装费1.503调试费2.00合计5.007.4工程总价：35.8万元（不含土建）
