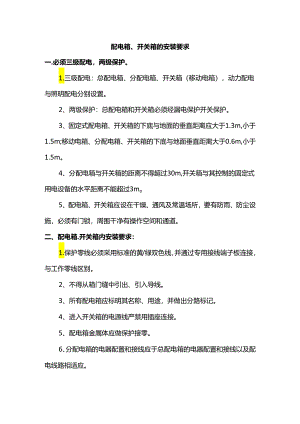

配电箱、开关箱的安装要求.docx
配电箱、开关箱的安装要求一.必须三级配电，两级保护。1.三级配电：总配电箱、分配电箱、开关箱（移动电箱），动力配电与照明配电分别设置。2、两级保护：总配电箱和开关箱必须经漏电保护开关保护。3、固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3m,小于1.5m;移动电箱、分配电箱、开关箱的下底与地面垂直距离大于0.6m,小于1.5m。4、分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不能超过3mo5、配电箱、开关箱应设在干燥、通风及常温场所，要有防雨、防尘设施，必须有门锁，周围干净有操作空间和通道。二、配电箱.开关箱内安装要求：1.保护零线必须采用标准的黄/绿双色线，并通过专用接线端子板连接，与工作零线区别。2、不得从箱门缝中引出、引入导线。3、所有配电箱应标明其名称、用途，并做出分路标记。4、进入开关箱的电源线严禁用插座连接。5、配电箱金属体应做保护接零。6、分配电箱的电器配置和接线应于总配电箱的电器配置和接线以及配电线路相适应。7、总路电源进线中N线应作重复接地,并另引保护零线PEo三、漏电保护器接线方法:1.漏电保护器装设在配电箱电源开关的负荷侧和开关箱电源隔离开关的负荷侧。2、开关箱内的漏电保护器具额定漏电动作电流不大于30mA,额定漏电动作时间应小于3、使用于潮湿和有腐蚀介质场地的漏电保护器应采用防溅型产品。其额定漏电动作电流不大于15mA额电漏电动作时间小于0.1s。4、漏电保护器必须按产品说明书安装、使用。对搁置重新使用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题立即修理或更换。
