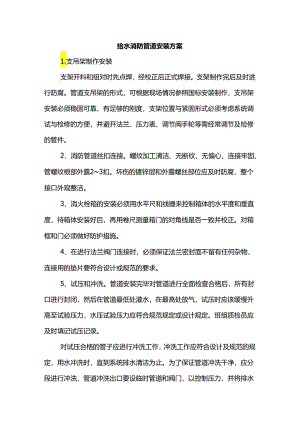

给水消防管道安装方案.docx

给水消防管道安装方案1.支吊架制作安装支架开料和组对时先点焊，经校正后正式焊接。支架制作完后及时进行防腐。管道支吊架的形式，可根据现场情况参照国标安装制作，支吊架安装必须稳固可靠，有足够的刚度，支架位置与紧固形式必须考虑系统调试与检修的方便，并避开法兰、压力表、调节阀手轮等需经常调节及检修的管件。2、消防管道丝扣连接。螺纹加工清洁、无断纹、无偏心、连接牢固、管螺纹根部外露23扣。坏伤的镀锌层和外露螺丝部位应及时防腐，整个接口外观整洁。3、消火栓箱的安装必须用水平尺和线锤来控制箱体的水平度和垂直度，待箱体安装好后，再用卷尺测量箱门的对角线是否一致并校正。对箱框和门必须做好防护措施。4、在进行法兰阀门连接时，必须保证法兰密封面不留有任何杂物，连接用的垫片要符合设计或规范的要求。5、试压和冲洗。管道安装完毕对管道进行全面检查合格后，所有封口进行封闭，然后在管道最低处灌水，在最高处放气，试压时应该缓慢升高至试验压力，水压试验压力应符合规范规定或设计规定。班组质检员应及时填记试压记录。对试压合格的管子应进行冲洗工作，冲洗工作应符合设计及规范的规定，用水冲洗时，直到系统排水清洁为止。为了保证管道冲洗干净，应分段进行冲洗，管道冲洗出口要设临时管道和阀门，以控制压力，并将排水管接至室外安全处，一般要求排出管的截面和被冲洗管的截面相同并做好冲洗记录。6、给水管道先进技术及工艺安装措施根据文件，结合现时市场，本工程使用新型材PPR管代替镀锌钢管作给水管道，其安装工艺和方法为：6.1 先用线锤吊挂在主管的位置,用黑线弹出一条直线在墙上,立管按线安装，再根据主管墙面的尺寸，埋好立管卡。6.2 粘接管件：切管一砂布打磨清理一标线一涂承口一涂插口一套接及保持特定的时间一抹余胶6.3 支架内壁必须垫塑料圈，与管身之间不可迫得大紧，应有微量的间隙，且必须符合设计要求。6.4 安装管道，装伸缩节，装检查口，装防漏环及横支管，安装完毕用管堵封口。6.5 室内PPR给水管管码：竖管间距不大于3米，横管间距不大于2米。6.1 PPR给水管施工中,要求每个接口清洁,并用细砂布磨净,再涂粘合剂，以确保接口牢固及保持粘接口所特定时间（63管以上为60秒，63管以下为了30秒6.6 管道试压,要求为0.6MPa,并要求对于粘接管道在安装完毕48小时后方可进行试压。6.7 管道试压需缓慢升压,升压时间不得小于10分钟,升至规定试验压力后,停止加压并稳压1小时,观察各部位是否有漏水现象，稳压1小时后，补压至规定的试验压力值，15分钟内的压力降不超过0.05MPa为合格。
