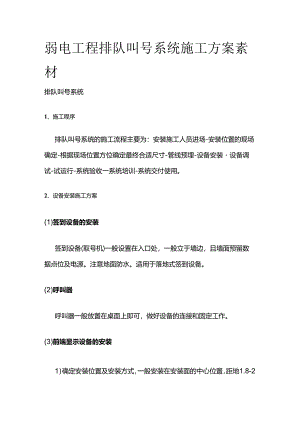

弱电工程排队叫号系统施工方案素材全套.docx

弱电工程排队叫号系统施工方案素材排队叫号系统1、施工程序排队叫号系统的施工流程主要为：安装施工人员进场-安装位置的现场确定-根据现场位置方位确定最终合适尺寸-管线预埋-设备安装设备调试-试运行-系统验收一系统培训-系统交付使用。2、设备安装施工方案(1)签到设备的安装签到设备(取号机)一般设置在入口处，一般立于墙边，且墙面预留数据点位及电源。注意地面防水。适用于落地式签到设备。(2)呼叫器呼叫器一般放置在桌面上即可，做好设备的连接和固定工作。(3)前端显示设备的安装1）确定安装位置及安装方式，一般安装在安装面的中心位置，距地1.8-2米左右（较大屏体或者有特殊需求的按照实际情况确认安装位置及高度）。多采用通体嵌入、柜台独立嵌入、吊装方式、挂装方式等。2）根据前端显示设备安装位置确认安装支架安装位置。并将支架固定至安装面。3）将前端显示设备安装在支架上，并连接电源线及信号线。（4）主控箱的安装1）主控箱一般建议放置在前端显示设备就近的吊顶上，如安装在吊顶内注意预留检修孔，这样便于安装和检修；2）前端显示设备与主控箱之间的距离建议在2-8米左右；HDMl线传输距离不超过15m;（5）扬声器的安装1）放声系统分布合理，最高输出电平、输出信噪比、声压级和频宽的技术指标等符合设计要求；2）根据声场设计及现场情况确定广播扬声器的高度及其水平指向和垂直指向。广播扬声器的声辐射指向广播服务区；当周围有高大建筑物和高大地形地物时，避免安装不当而产生回声。3）同一室内的吸顶扬声器排列均匀。扬声器箱、控制器、插座等标高一致、平整牢固；扬声器周围不得有破口现象，装饰罩不得有损伤、且平整；4）各设备导线连接正确、可靠、牢固；箱内电缆（线）排列整齐，线路编号正确清晰。线路较多时绑扎成束，并在箱（盒）内留有适当空间。5）广播扬声器与广播线路之间的接头接触良好，不同电位的接头分别绝缘，采用压接套管和压接工具连接；6）广播扬声器的安装固定安全可靠。安装扬声器的墙体、棚顶和紧固件具有足够的承载能力；7）室外安装的广播扬声器采取防潮、防雨和防霉措施，在有盐雾、硫化物等污染区安装时，采取防腐蚀措施。8）系统的输入、输出不平衡度，音频线的敷设，接地形式及安装质量均符合设计要求；3、系统调试及检测方法（1）单体设备测试1）取号机叫号机开机后工作正常，打印机上纸时能自动吸纸，不出现卡纸、自动重启、死机、触摸反映迟钝等现象。2 ）呼叫器叫号器各功能键操作正常，响应及时。3 ）窗口屏、综合屏窗口屏、综合屏工作正常，不出现花屏、黑屏，漏点，亮点现象，正常显示信息；窗口屏通电时，记录每个窗口屏的地址，对应窗口进行安装；显示屏地址与呼叫器地址保持一致。如果地址不符合现场要求，用传屏软件进行调试后，再进行安装。避免因为地址相同或者和窗口不对应导致的传屏操作繁琐的问题。4）主控器主控器工作正常，每个网口都能通讯。5）语音设备语音系统工作正常，语音清晰流畅，不出现呼叫错乱、有杂音、无声等情况。（2）设备联调设备安装完毕后，进行设备联调。1）取号机能正常取票；2）各个柜台呼叫器能正常叫号；3）各个柜台窗口屏能正常显示该柜台叫的号码；4）综合显示屏能显示所有柜台叫的号码。5）根据业主需求调整柜台呼叫逻辑、取号界面等。
