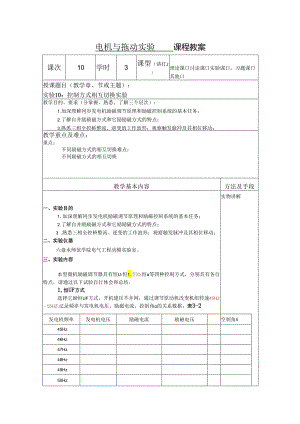

电机与拖动实验课程教案课次10学时3课型（请打J）理论课口讨论课口实验课口，习题课口其他口授课题目（教学章、节或主题）：实验10：控制方式相互切换实验教学目的、要求（分掌握、熟悉、了解三个层次）：1 .加深理解同步发电机励磁调节原理和励磁控制系统的基本任务；2 .了解自并励励磁方式和它励励磁方式的特点；3,熟悉三相全控桥整流、逆变的工作波形；观察触发脉冲及其相位移动；教学重点及难点：重点：不同励磁方式的相互切换难点：不同励磁方式的相互切换教学基本内容方法及手段一、实验目的1 .加深理解同步发电机励磁调节原理和励磁控制系统的基本任务；2 .了解自并励励磁方式和它励励磁方式的特点；3 .熟悉三相全控桥整流、逆变的工作波形；观察触发脉冲及其相位移动；二、实验仪器六盘水师范学院电气工程动模实验室。三、实验内容本型微机励磁调节器具有恒U-恒1.,恒Q,恒等四种控制方式，分别具有各自特点，请通过以下试验自行体会和总结。1,恒UF方式选择它励恒UF方式，开机建压不并网，通过调节原动机改变机组转速45HZ55HZ,记录频率与发电机电压、励磁电流、控制角的关系数据；表3-2实物讲解发电机频率发电机电压励磁电流励磁电压空制角645Hz46Hz47Hz48Hz49Hz50Hz51Hz52Hz53Hz54Hz55Hz2,恒I1.方式选择它励恒I1.方式，开机建压不并网，通过调节原动机改变机组转速45HZ55HZ,记录频率与发电机电压、励磁电流、控制角的关系数据；表3-3发电机频率发电机电压励磁电流励磁电压空制角45HZ46Hz47Hz48Hz49Hz50Hz51Hz52Hz53Hz54Hz55Hz3.恒方式选择它励恒方式，开机建压不并网，通过调节原动机改变机组转速45HZ55HZ,记录频率与发电机电压、励磁电流、控制角的关系数据；表3-4发电机频率发电机电压励磁电流励磁电压空制角45Hz46Hz47Hz48Hz49Hz50Hz51Hz52Hz53Hz54Hz55Hz4.恒Q方式选择它励恒UF方式，开机建压，并网后选择恒Q方式（并网前恒Q方式非法，调节器拒绝接受恒Q命令），调节原动机以及励磁系统，使发电机带一定的有功、无功负荷后，记录下系统一次电压为80Ov时发电机的初始状态，注意方式切换时，要在此状态下进行。改变系统电压，记录系统电压与发电机电压、励磁电流、控制角无功功率的关系数据；表3-5系统电压发电机电压发电机电流励磁电流控制角有功功率无功功率720V760V800V840V880V将系统一次电压恢复到800V,励磁调节器控制方式选择为d改变系统电压，记录系统电压与发电机电压、励磁电流、控制角率的关系数据；表3-6回UF方式，,无功功系统电压发电机电压发电机电流励磁电流控制角有功功率无功功率720V760V800V840V880V将系统电压恢复到800V,励磁调节器控制方式选择为恒I1.方式，改变系统电压，记录系统电压与发电机电压、励磁电流、控制角,无功功率的关系数据；表3-7系统电压发电机电压发电机电流励磁电流控制角有功功率无功功率720V760V800V840V880V将系统电压恢复到800V,励磁调节器控制方式选择为恒方式，改变系统电压，记录系统电压与发电机电压、励磁电流、控制角,无功功率的关系数据；表3-8系统电压发电机电压发电机电流励磁电流控制角有功功率无功功率720V760V800V840V880V注意:四种控制方式相互切换时，切换前后运行工作点应重合。实验结束，将系统恢复至初始状态作业、讨论题、思考题：预习报告一份、实验报告一份参考资料（含参考书、文献等）陈大钦、罗杰主编电子技术基础实验；代伟编电工电子实验技术；吴慎山编电子技术基础实验；张玲霞编电工电子实验教程；
