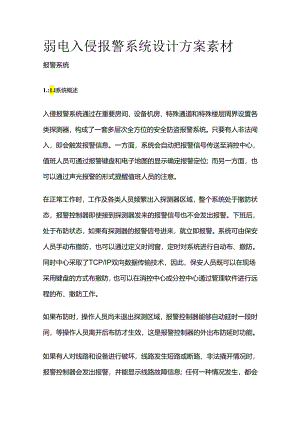

弱电入侵报警系统设计方案素材报警系统1.:1.l系统概述入侵报警系统通过在重要房间、设备机房、特殊通道和特殊楼层周界设置各类探测器，构成了一套多层次全方位的安全防盗报警系统。只要有人非法闯入，即会触发报警信息。一方面，系统会自动把报警信号传送至消控中心，值班人员可通过报警键盘和电子地图的显示确定报警定位；而另一方面，也可以通过声光报警的形式提醒值班人员的注意。在正常工作时，工作及各类人员频繁出入探测器区域，整个系统处于撤防状态，报警控制器即使接到探测器发来的报警信号也不会发出报警。下班后，处于布防状态，如果有探测器的报警信号进来，就立即报警。系统可由保安人员手动布撤防，也可以通过定义时间窗，定时对系统进行自动布、撤防。同时中心采取了TCP/IP双向数据传输技术，因此，保安人员既可以在现场采用键盘的方式布撤防，也可以在消控中心或分控中心通过管理软件进行远程的布、撤防工作。如果布防时，操作人员尚未退出探测区域，报警控制器能够自动延时一段时间，等操作人员离开后布防才生效，这是报警控制器的外出布防延时功能。如果有人对线路和设备进行破坏，线路发生短路或断路、非法撬开情况时，报警控制器会发出报警，并能显示线路故障信息；任何一种情况发生，都会引起控制器报警。系统具有通信联网功能，区域的报警信息送到消控中心，由消控中心的计算机来进行资料分析处理，并通过网络实现资源的共享及异地远程控制等多方面的功能，大大提高系统的智能化程度。消控中心报警控制器，可通过键盘进行编程，可设置布、撤防密码，可显示报警方位，根据需要对不同的防区可以设置成群旁路、单旁路以及进入或退出延时等功能。发生警情时，系统能自动启动现场摄像机，将报警地点图像显示在监视器上，并在多媒体电管理计算机上自动弹出报警电子地图。1.1.2 需求分析入侵报警系统要求在各重要场所安装一键式报警设备。针对医院行业，可以在医院门诊收费、财务室、医生办公室、大门出入口，门诊大厅出入口、住院楼出入口、口等重点区域安装一报警，为医院打造一个立体的，全方位的安防体系才能有效地保障医护的人身安全，维护医院医疗正常次序。报警系统应该具备以下功能要求：传输功能：报警设备应支满足不同的网络环境，对前端的报警事件实现秒级响应，显示出报警快、响应快、出警快的优势。多协议接入：报警设备应支持GB28181标准协议，并且要支持EHOME平台接入。多行业协同管理：报警设备应支持双网口，实现同时在医院内网和公安网中传输信息，实现双向报警同时收到报警信息，在各场所内部形成大联防系统，实现一呼百应。报警联动、视频弹出功能：当接警中心接到前端报警信息后，平台自动弹出实况，并且能通过预设方式自动调用视频或者声音信息进行报警复核，并触发录音录像，系统支持与其他警用业务系统进行报警联动。1.1.3 系统设计医院安防报警管理系统由报警主机，报警主机键盘，总线防区扩展模块，继电器输出模块，总线延伸器组成，再直接通过网络接入到监控中心。(一)前端子系探测器布置：在探测器设置中，可结合方案设计要求及平面图，系统主要在医院周界设置红外对射探测器，在重点办公室、收费窗口、挂号窗口、重点机房等场所设置双鉴报警探测器，并在门诊室、护士站、收费窗口、挂号窗口等场所设置一定数量的紧急按钮等报警设备。探测器的选用：医院安防报警探头作为系统的前端设备，报警探测器作为整个系统的原始信号源，是整个系统的报警信号采集器，其应用将影响整个系统的可靠性。探测器的选型应根据所需监视场所的区域情况，选择不同范围的、不同种类的报警探测器进行监视。根据大楼的实际应用需要，我们在选择报警探测器时须按照以下原则：全方位的报警探头；误报率低；良好的性能价格比。医院安防报警系统所采用的探测器主要包括脚挑开关、双鉴探测器、紧急按钮。（二）传输子系统报警输入模块信号传输及供电原则上采用总线型结构，各终端探测器通过挂接在总线上的报警输入模块接入系统，上述结构易于扩展、布线简捷。主机信号总线我们采用RVV4*1.0型护套线；由于探测器报警信号传输速率低电源电流小，报警输入模块至探测器信号线采用RVV4*1.0型护套线，同时传输报警信号及12V探测器电源，报警输入模块至报警按钮信号线采用RVVP2*0.5型护套线。网络报警主机的传输则采用网络信号线就近接入安防专网实现信号的传输。一键报警产品为网络化产品，可直接通过RJ45接入到专网进行统一管理。（三）控制子系统控制子系统是整个报警管理系统的核心部分，是实现整个系统功能的控制中心，主要实现的功能有报警处理、报警的联动等。控制系统主要依托于医院综合安防管理平台，来实现报警联动的配置、管理和控制。在医院综合安防管理平台中，报警服务器是整个报警系统的控制管理中枢，其负责报警信息的采集、转发及报警发生时系统联动的控制。另外，报警主机是一种大型的防盗报警系统设备，通过总线可扩充至256个防区，系统防区扩充时采用两芯总线方式。它可分为多个子系统独立操作，还可通过电话遥控远程编程或报警，包括设定通过公用电话网实现与HO的报警联动。入侵报警系统设备配备如下：液晶键盘：报警主机设置系统键盘，用于系统设置及应用操作。主机提供设备总线，总共可连接多个控制键盘，设备总线上还可挂接继电器报警输出设备。报警扩展模块：系统配置若干报警扩展模块，模块挂接在总上，实现防区扩充，探测器连接到模块上，实现报警扩展。针对建筑的结构特征，系统设置总线联接所有的报警扩展模块。后端通过增强型总线延伸模块实现总线的扩展，通过输出的总线每路最远均可达2400米。继电器输出模块：继电器输出，实现与其它设备的连动关系，如警号、警灯，通过编程设置可实现一对一的防区报警与输出的联动关系。
